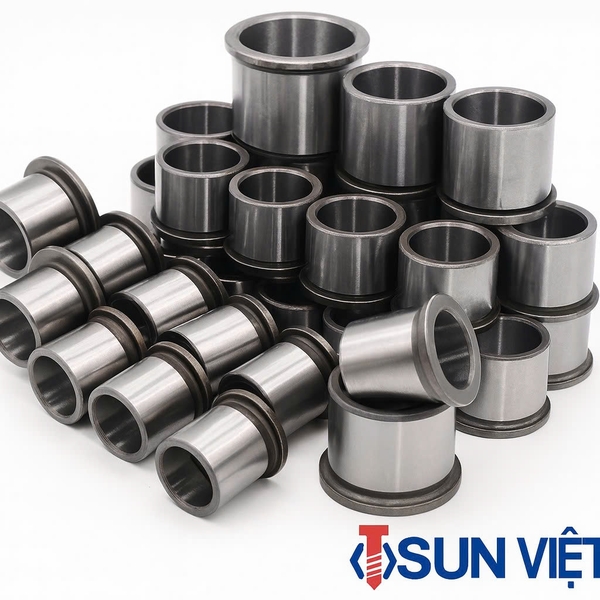

Bạc vai (Flanged Guide Bushing) là loại bạc dẫn hướng có phần vai (flange) ở đầu bạc dùng để định vị và cố định bạc chắc chắn trong khuôn.
Khi kết hợp với chốt dẫn hướng (Guide Pin), bạc vai giúp hai tấm khuôn đóng – mở đúng tâm, hoạt động ổn định và tăng tuổi thọ bộ khuôn.
➡ Đây là loại bạc được dùng rất phổ biến trong khuôn ép nhựa và khuôn chính xác.
Bạc vai gồm:
Phần thân bạc (lỗ mài chính xác để chốt chạy)
Phần vai (flange) để định vị khi lắp vào tấm khuôn
Đường kính trong (d1): chuẩn cho chốt dẫn hướng
Đường kính ngoài (d): để ép cố định vào khuôn
Vật liệu thép nhiệt luyện: SUJ2, SKD11, 20Cr…
Phần vai là điểm khác biệt lớn nhất, giúp bạc gắn chắc mà không bị tụt hoặc xê dịch.
| Ưu điểm | Lợi ích |
|---|---|
| Định vị chắc chắn | Flange giữ bạc cố định → không lệch khi chạy khuôn |
| Dễ lắp đặt | Không cần căn chỉnh nhiều, thao tác nhanh |
| Độ chính xác cao | Lỗ mài tinh giúp chốt chạy êm – đúng tâm |
| Giảm mài mòn | Bạc chịu lực và ma sát thay cho chốt và tấm khuôn |
| Hoạt động ổn định | Phù hợp khuôn chạy liên tục: 24/7 |
| Tuổi thọ cao | Vật liệu cứng 58–62 HRC chống mòn tốt |
SUJ2 – thép vòng bi, cứng 60–62HRC
SKD11 – chịu mài mòn cực tốt
20Cr / 40Cr – giá tốt, bền, dễ gia công
S45C – dùng cho khuôn tiêu chuẩn tải trung bình
Tùy khuôn mà chọn vật liệu phù hợp để tối ưu chi phí & tuổi thọ.
Bạc vai được dùng nhiều trong:
Khuôn ép nhựa 2 tấm – 3 tấm
Khuôn dập kim loại
Cơ cấu dẫn hướng trong máy cơ khí
Khuôn tốc độ cao – yêu cầu độ chính xác lớn
Hệ thống dẫn hướng tịnh tiến
➡ Ứng dụng rộng vì độ ổn định và độ bền cao.
✔ Hàng chuẩn kích thước – đúng Catalog
✔ Vật liệu tốt: SUJ2 / SKD11 / 20Cr
✔ Mài lỗ chính xác ±0.005
✔ Hàng có sẵn nhiều size
✔ Giá tốt – giao nhanh toàn quốc
✔ Tư vấn đúng kỹ thuật theo bản vẽ
