BỘ DẪN HƯỚNG TRƠN MY / MYP / MYZ / MYZP

Bộ dẫn hướng này gồm 4 dòng:

➡ Nói đơn giản:
MYP = MY + Plate,
MYZ = MY không cần dầu,
MYZP = MYP không cần dầu.

⭐ 2. GIẢI THÍCH CHI TIẾT TỪNG LOẠI

🔶 A. Bộ dẫn hướng MY (Plain Guide Post Set)

Đặc trưng:

• Loại cơ bản, dùng bạc trơn (bushing trơn)

• Cần bôi trơn khi vận hành

• Độ chính xác tiêu chuẩn

Ưu điểm:
✔ Giá rẻ nhất
✔ Phù hợp đa số khuôn dập – khuôn nhựa
✔ Dễ thay thế, sửa chữa

Ứng dụng:
→ Khuôn chạy tốc độ vừa phải
→ Khuôn đơn giản

🔶 B. Bộ dẫn hướng MYP (Plain Guide Post WITH Plate)

Đặc trưng:

• Giống MY nhưng có thêm đế (Plate)

• Dễ gá lắp hơn, định vị nhanh

Ưu điểm:
✔ Tiện lắp ráp
✔ Không cần tiện lại đế
✔ Tăng độ ổn định hệ dẫn hướng

Ứng dụng:
→ Khuôn lớn
→ Khuôn cần độ cứng vững cao hơn MY

🔶 C. Bộ dẫn hướng MYZ (Oil-Free / Zero Lubrication Type)

Đặc trưng:

• Không cần dầu bôi trơn, nhờ thiết kế đặc biệt

• Bạc dẫn hướng dùng vật liệu Oil-Free

• Độ chính xác và độ bền cao hơn MY

Ưu điểm:
✔ Chạy bền hơn
✔ Không bám bụi do không dùng dầu
✔ Giảm bảo trì khuôn
✔ Tăng tuổi thọ bạc & ty

Ứng dụng:
→ Khuôn tốc độ cao
→ Khuôn liên tục
→ Môi trường không muốn dầu mỡ (điện tử – y tế)

🔶 D. Bộ dẫn hướng MYZP (Zero Lubrication WITH Plate)

Đặc trưng:

• Là bản cao cấp nhất

• Không cần dầu bôi trơn

• Có sẵn đế gá lắp

Ưu điểm:
✔ Lắp ráp nhanh nhất
✔ Hoạt động ổn định nhất
✔ Độ bền cao nhất
✔ Bảo trì thấp

Ứng dụng:
→ Khuôn chính xác
→ Khuôn chạy tốc độ cao
→ Yêu cầu tuổi thọ lớn, vận hành lâu dài

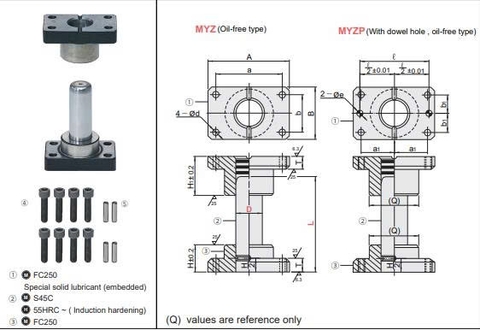

⭐ 3. PHÂN TÍCH KÍCH THƯỚC BẢNG ĐI KÈM

Bảng đầu gồm các thông số kỹ thuật:

🔧 Các chiều chính:

• D = Đường kính ty dẫn hướng

• L = Chiều dài ty

• H, T, b1, b2, A, Q, e1 = Các thông số lắp ráp bạc – đế – vị trí bulong

• Provided dowel pin / bolt = Bulông, chốt định vị đi kèm theo bộ

⭐ 4. BẢNG THAY THẾ PHỤ TÙNG (Replacement Parts)

=> Nghĩa là Sun có thể thay thế từng linh kiện mà không cần mua nguyên bộ.

⭐ 5. TÓM TẮT SIÊU NGẮN DỄ NHỚ

➡ Nếu khách ưu tiên bền – chạy nhanh → MYZ, MYZP
➡ Nếu khách ưu tiên giá tốt – dễ lắp → MY, MYP
