● Đường kính: d25
● Chiều dài: L100
● Vật liệu: SUJ2 | 20Cr
● Độ cứng cao > 60 HRC (chịu mài mòn)
● Xử lý nhiệt chân không khử cacbon chống ôxy hóa.

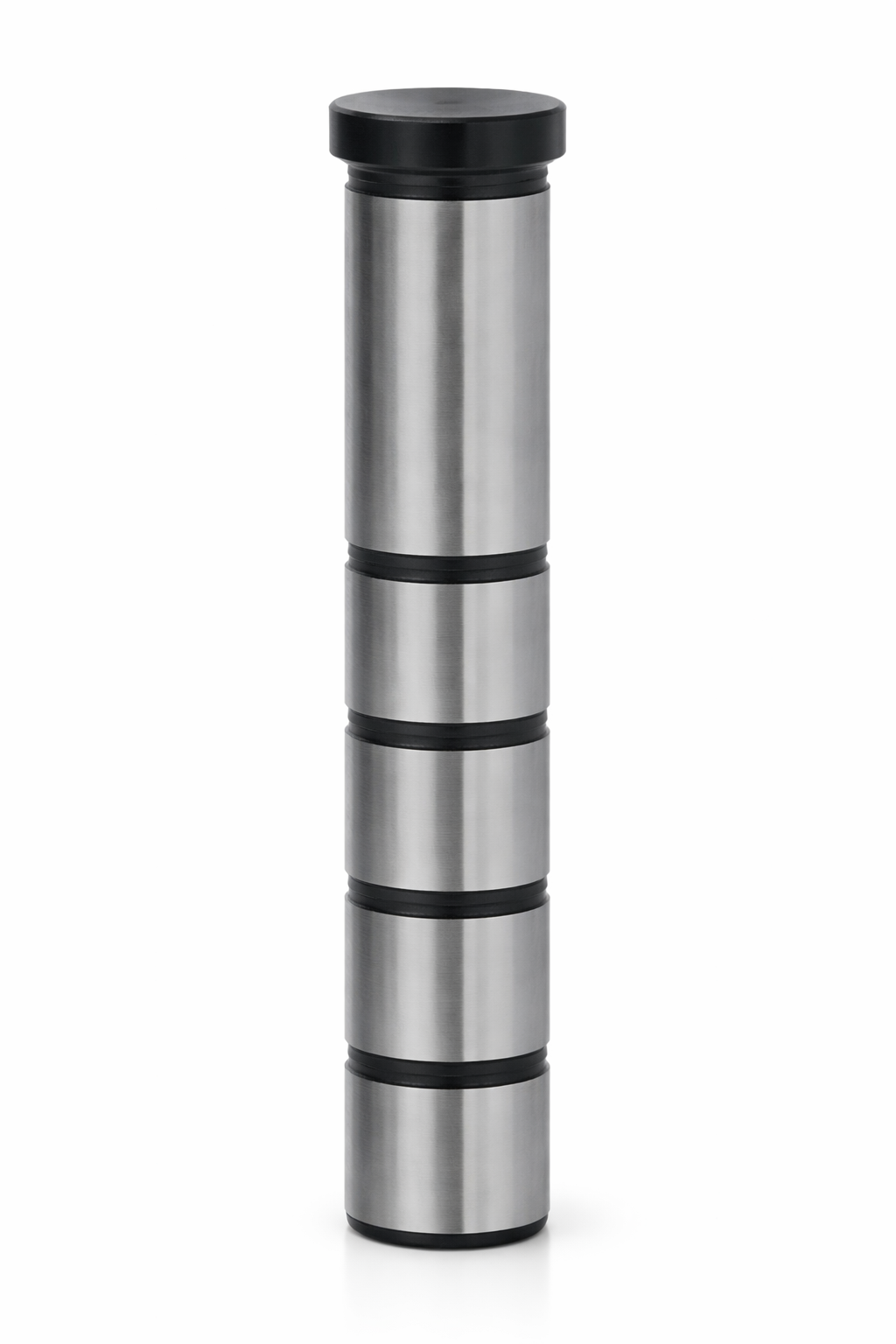

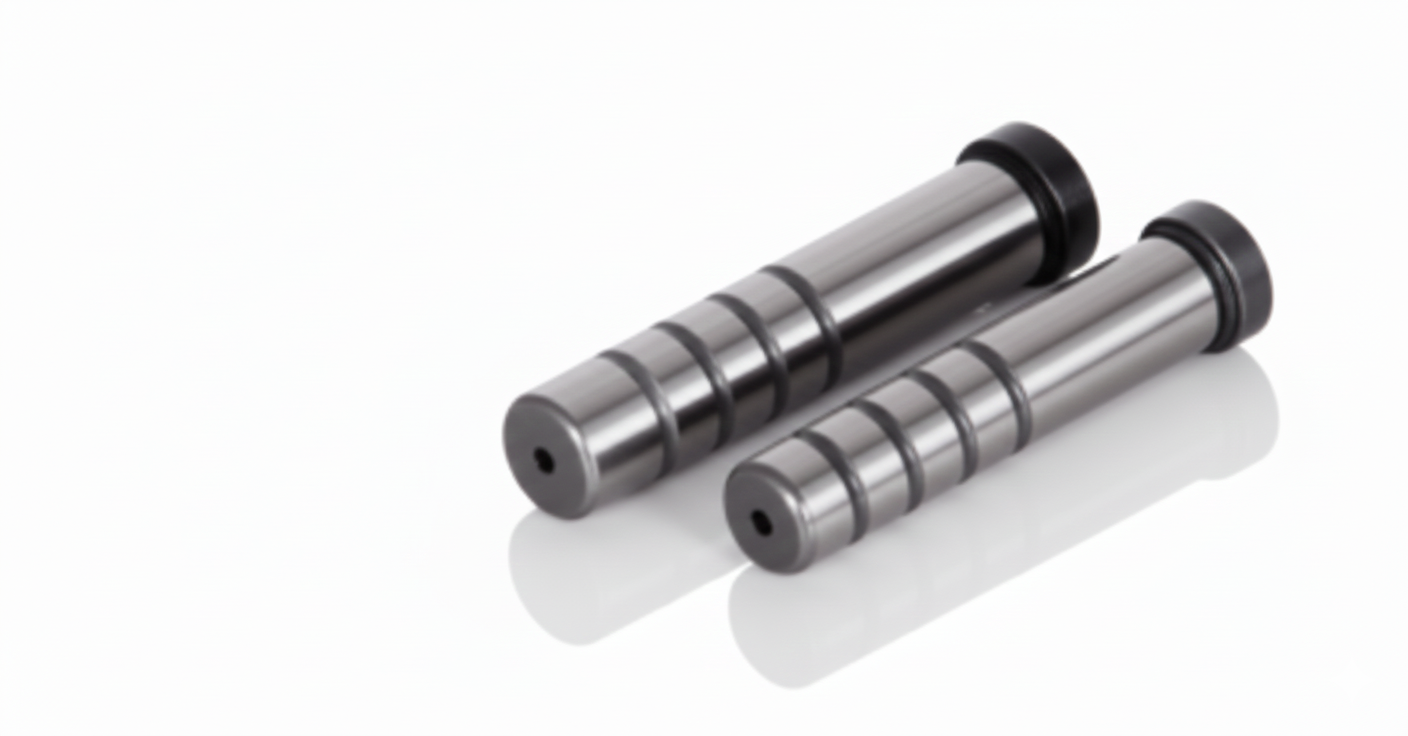

SGOH25-100 là trục dẫn hướng có rãnh dầu với đường kính Ø25 mm, chiều dài 100 mm, được sử dụng phổ biến trong khuôn ép nhựa, khuôn dập và khuôn cơ khí chính xác. Thiết kế rãnh dầu dọc thân trục giúp giữ dầu bôi trơn ổn định, giảm ma sát, hạn chế mài mòn giữa trục và bạc dẫn hướng, từ đó nâng cao độ chính xác khi khuôn đóng – mở.
Trục dẫn hướng SGOH25-100 được chế tạo từ thép SUJ2, trải qua nhiệt luyện đạt độ cứng 58–60 HRC, bề mặt mài chính xác với dung sai nhỏ, đảm bảo độ thẳng, độ tròn cao và khả năng làm việc bền bỉ trong môi trường khuôn chạy liên tục.
Thép vòng bi tiêu chuẩn, có khả năng:
Chống mài mòn cao
Chịu tải tốt
Độ ổn định kích thước cao khi hoạt động lâu dà
Được nhiệt luyện đúng tiêu chuẩn giúp trục đạt độ cứng cần thiết để:
Giảm mòn
Chịu lực ma sát trong quá trình đóng – mở khuôn
Đảm bảo tuổi thọ cao hơn trục thường
Rãnh dầu giúp phân bổ dầu đều trong suốt hành trình, hạn chế khô dầu.
Dung sai thường chỉ vài micron (±0.005 mm) → đảm bảo lắp khít với bạc dẫn hướng mà không gây ma sát thừa.
| Ưu điểm | Lợi ích |
|---|---|
| Có rãnh dầu | Chạy êm, giảm mòn, tăng tuổi thọ khuôn |
| Độ cứng cao 58–60 HRC | Khó biến dạng, chịu tải mạnh |
| Mài chính xác | Dẫn hướng đúng tâm, giảm lỗi sản phẩm |
| Vật liệu SUJ2 | Bền, ổn định, phù hợp khuôn chạy liên tục |
| Tương thích nhiều loại bạc dẫn hướng | Lắp thay thế nhanh & dễ |
SGOH được sử dụng trong:
Khuôn ép nhựa 2 tấm, 3 tấm
Khuôn dập liên hoàn
Khuôn cần dẫn hướng chính xác
Hệ thống trượt – dẫn hướng tuyến tính
Khuôn chạy tốc độ cao và tần suất lớn
➡ Đây là lựa chọn tối ưu cho khuôn yêu cầu độ chính xác và độ bền cao.
(Su khuyến nghị đính kèm bảng hình mà Su đã thiết kế trước đó để tối ưu giao diện website)
— Dms: đường kính thân chốt
— B: chiều dài đầu dẫn hướng
— R: bán kính đầu chốt
— L: chiều dài tổng thể
Kích thước có sẵn:
40 – 50 – 60 – 70 – 80 – 90 – 100 – 110 – 120 – 130 – 140 mm
(dành cho các đường kính trục 10–25 mm)
✔ Hàng chuẩn kích thước, theo đúng tiêu chuẩn quốc tế
✔ Dung sai mài chính xác – độ tròn & độ thẳng cao
✔ Sẵn kho nhiều kích thước
✔ Giá tốt – hỗ trợ kỹ thuật theo bản vẽ
✔ Xuất hóa đơn – chứng từ đầy đủ
✔ Giao hàng toàn quốc trong 24–48h
