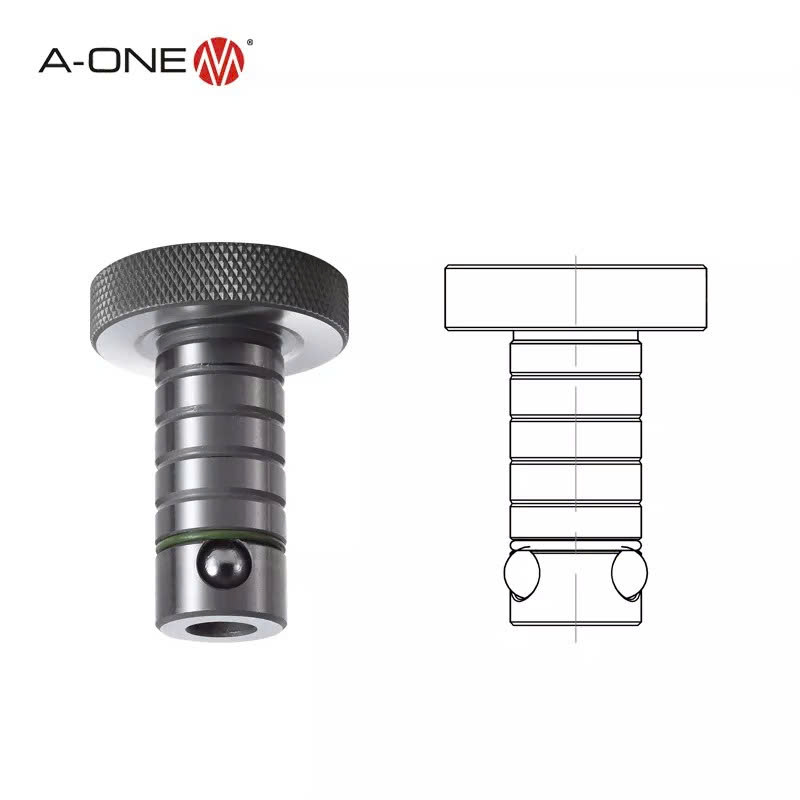

Trục khóa bi định vị A-ONE 3A-700004 (Locating and Locking Ball Lock Shaft – Metric Type) là một phần trong hệ thống Ball Lock dùng cho gá kẹp nhanh CNC.
Sản phẩm được tôi cứng nhiều cấp độ để đảm bảo độ bền và độ chính xác lặp lại cao:
Ball lock shaft: HRC 40–45
Receiving set (ổ nhận bi): HRC 50–54
Locating sleeve (ống định vị): HRC 62–64
Mã 3A-700004 phù hợp sử dụng cho jig plate dày 20mm, dùng trong các hệ gá CNC yêu cầu độ ổn định và độ chính xác cao.
| Thông số | Giá trị |
|---|---|
| Model | 3A-700004 |
| Jig plate dày (A) | 20 mm |
| Thickness of jig plate | 20 mm |
| B | 20 |
| C | 10 |
| D | 40 |
| Đường kính lục giác | 3 mm |
| Mô-men siết tối đa | 5.3 N·m |
| Lực kẹp tối đa | 13.3 kN |
| Mô-men siết khuyến nghị | 4 N·m |
| Lực kẹp khuyến nghị | 10 kN |

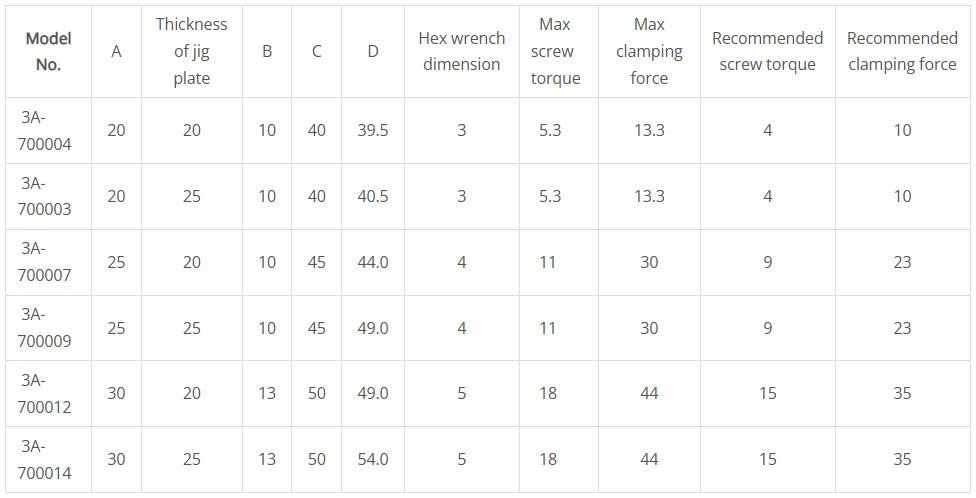

Bảng thông số chi tiết
Shaft, receiving set và locating sleeve được tôi cứng theo ba cấp độ khác nhau để tăng tuổi thọ và độ ổn định.
Cơ chế khóa bi tự định tâm giúp định vị nhanh và chính xác cho đồ gá CNC.
Rất phù hợp cho các đế gá, pallet và mặt bàn chuẩn hệ mét.
Lực kẹp tối đa 13.3 kN
Mô-men siết chỉ 5.3 N·m
Phù hợp cho hệ Ball Lock của A-ONE khi cần cố định và định vị đồ gá, pallet hoặc phiến gá.
✔ Gá nhanh – tháo nhanh trong CNC
✔ Pallet đổi nhanh (Quick change pallet)
✔ Định vị đồ gá trên máy 3–5 trục
✔ Hệ thống zero-point hoặc semi-zero-point
✔ Sản xuất hàng loạt, thay gá liên tục
Liên hệ Su ngay để Sun được tư vấn chọn đúng trục khóa bi Ball Lock Shaft 3A-700004 hoặc các kích thước khác phù hợp nhất với đồ gá của xưởng.
