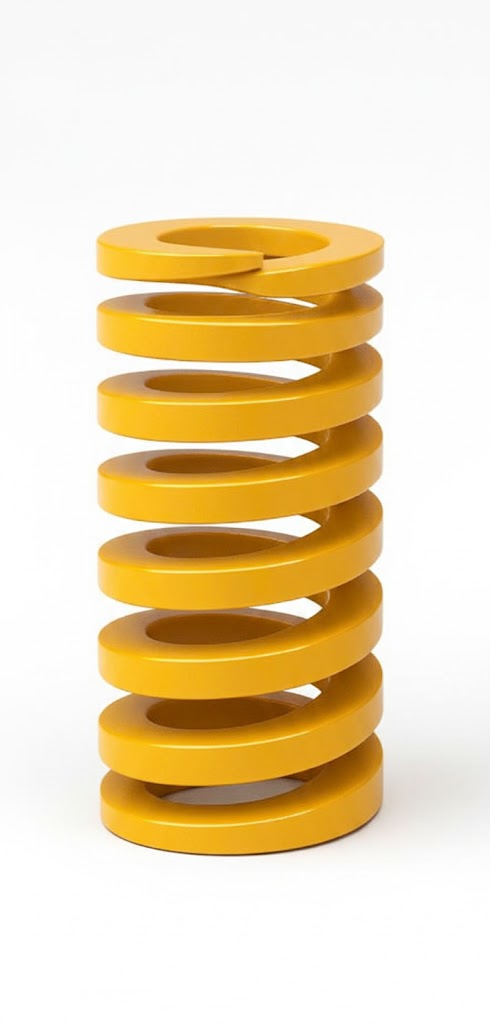

Lò xo vàng TF30

Lò xo khuôn vàng TF là gì?

Lò xo khuôn mẫu TF30 (DF30) màu vàng, đường kính ngoài 20mm. Sản phẩm là một linh kiện khuôn ép nhựa, phụ tùng khuôn dập quan trọng thuộc dòng tải trọng siêu nhẹ, độ nhạy cao, vận hành bền bỉ.

1. Thông số kỹ thuật chi tiết

àng có sẵn tại kho, giao hàng nhanh toàn quốc

Lò xo khuôn TF30 được sản xuất theo chuẩn JIS

• Vật liệu: Thép hợp kim 50CrV4

• Đường kính ngoài (D): D= 30mm

• Đường kính trong (d): d = 16mm

• Chiều dài tự do (L): Từ 25mm- 200mm.

• Độ nén tối đa (Max Deflection): Khoảng 40% – 50% chiều dài tự do (tuy nhiên mức khuyến nghị để bền nhất là dưới 25%).

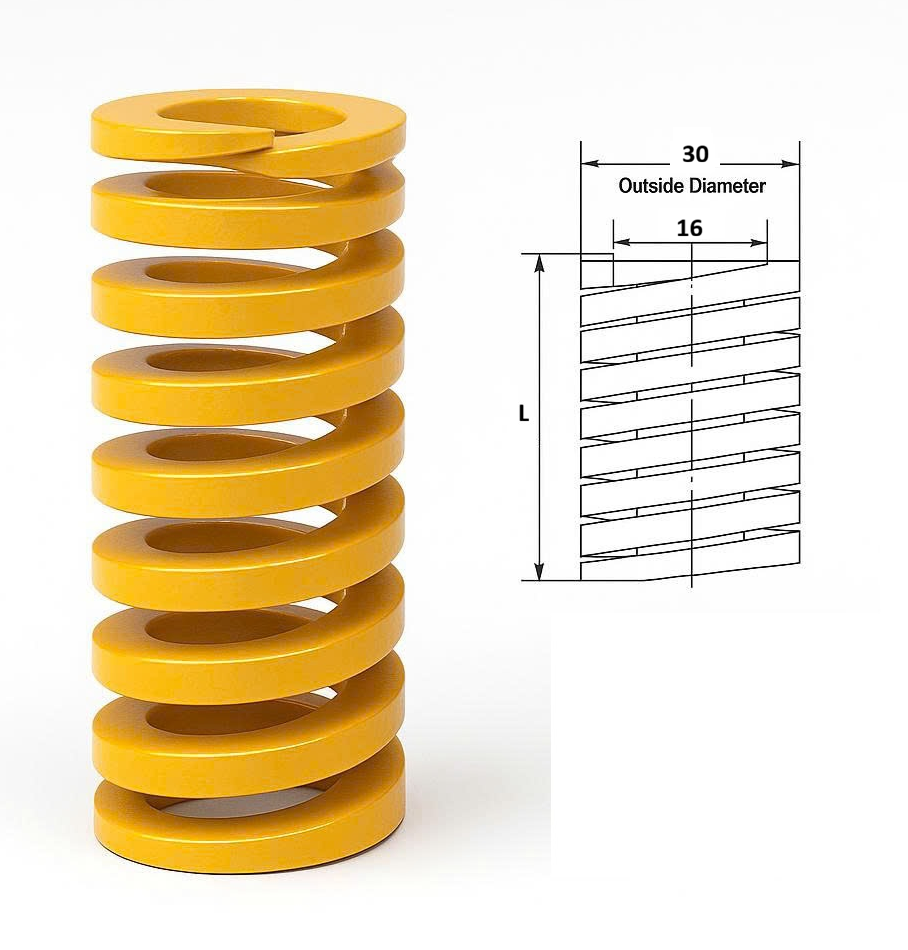

Lò xo vàng TF/DF

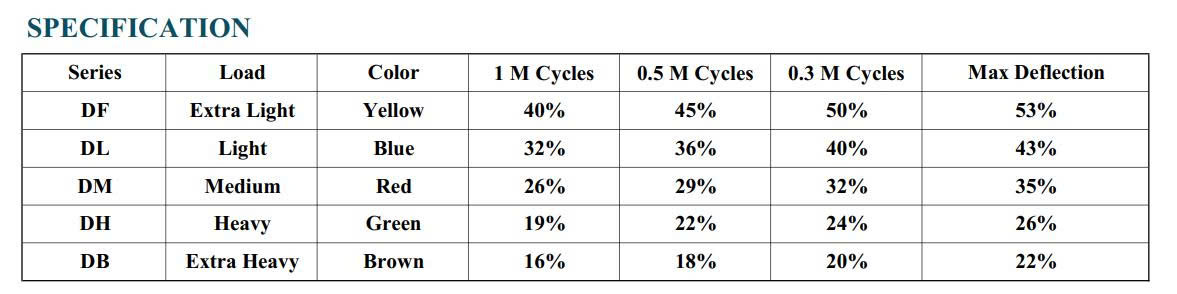

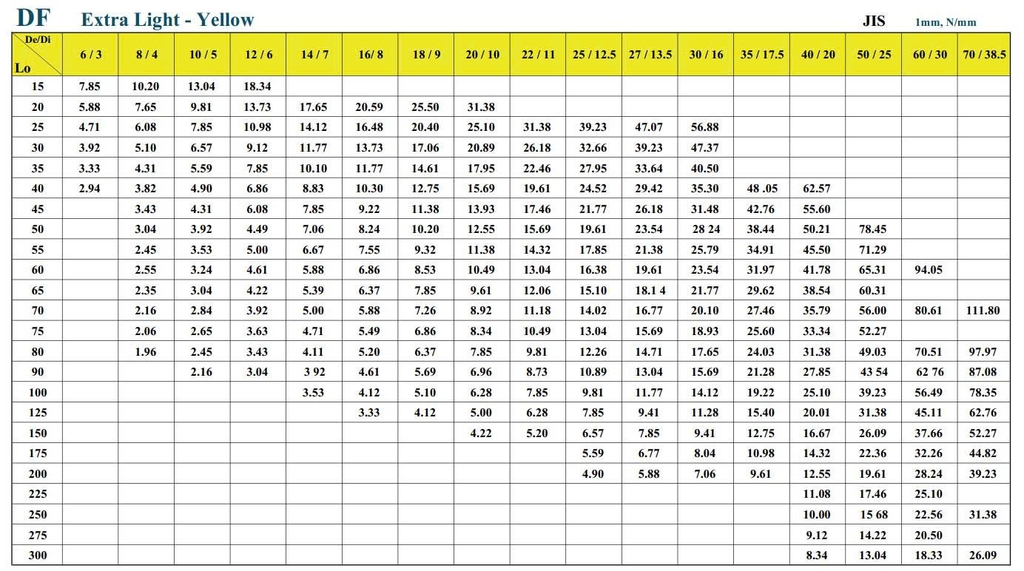

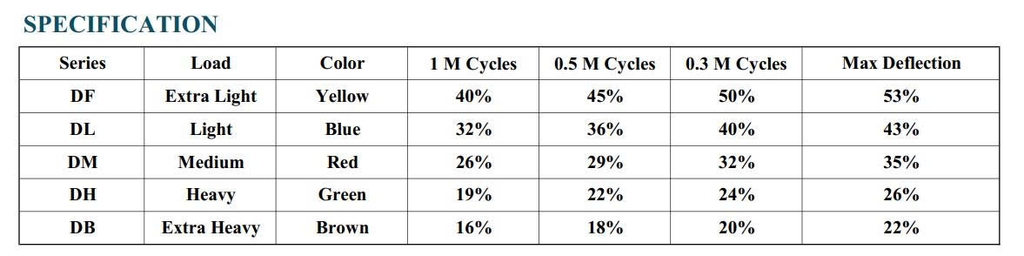

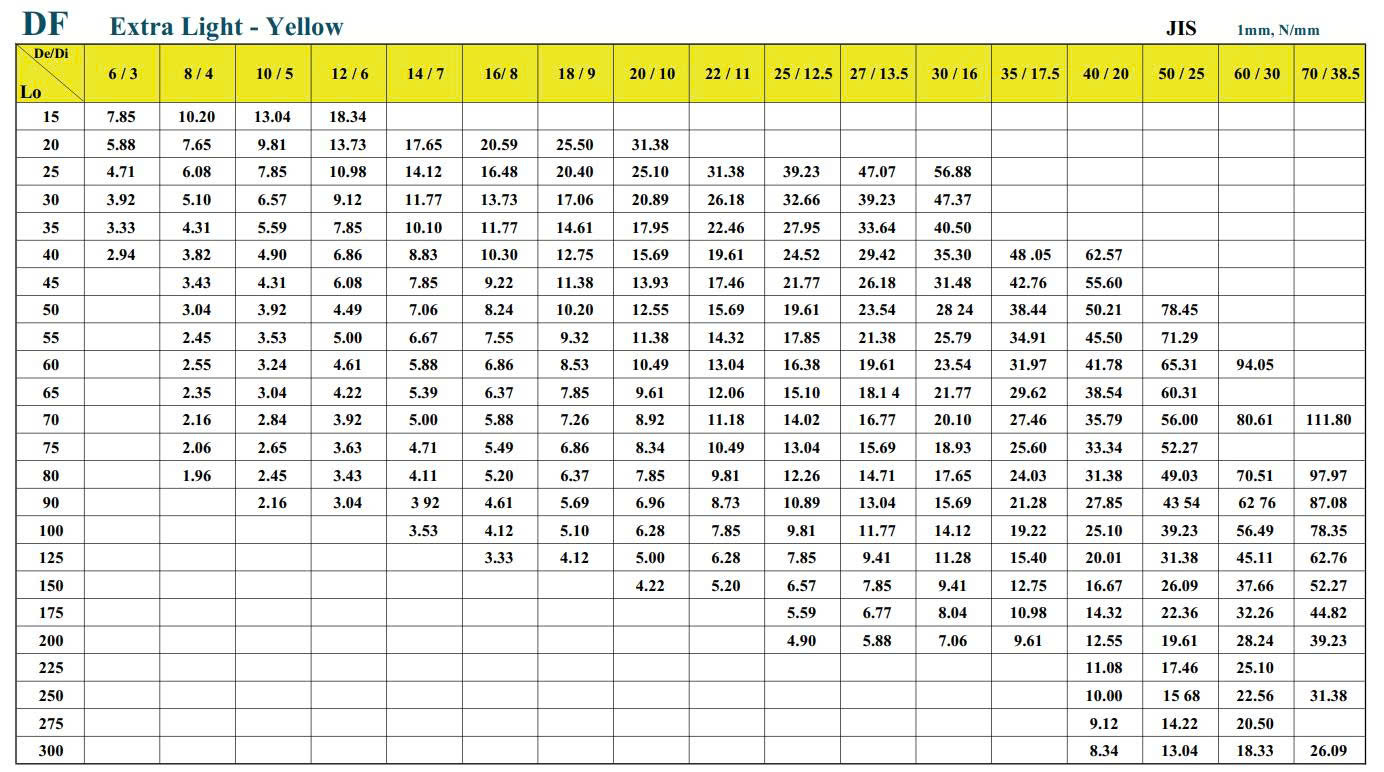

Bảng thông số kỹ thuật lò xo khuôn-TF

2. Đặc điểm kỹ thuật

Lò xo vàng TF có những đặc điểm nổi bật sau:

2.1. Hệ số đàn hồi ổn định:

Lò xo với cầu tạo nhiều vòng xoắn độ đàn hồi nhỏ nên giúp lực đẩy nhẹ, bảo vệ chốt hồi tốt, không gãy.

2.2. Kháng mỏi và chịu nhiệt:

Lò xo vàng có thể hoạt động cả triệu lần với độ nén lên tới 40%, nhiệt độ làm việc lên tới hàng trăm độ C.

3. Ứng dụng

Lò xo vàng được sử dụng hầu hết trong khuôn ép nhựa và khuôn đột dập như sau:

• Hệ thống đẩy sản phẩm:

Đẩy sản phẩm hoàn thiện sau chu trình ép trong khuôn ép nhựa.

• Cơ cấu hồi :

Tạo lực hồi vừa đủ cho các thanh chốt hồi và mặt bên của khuôn ép để bắt đầu một chu trình ép mới.

• Đồ gá (Jig & Fixture):

Giải pháp tối ưu cho đồ gá kép, cơ cấu hồi vị cần độ đàn hồi nhỏ và linh hoạt

• Hệ thống tự động hóa:

Trong hệ thống tự động hóa, lò xo TF đóng vao trò quan trọng tại các vị trí cần lực hồi nhỏ để duy trì phản ứng nhanh và bảo vệ những linh kiện tinh xảo.

4. Hướng dẫn sử dụng

Cách sử dụng và vận hành lò xo TF hiệu quả nhất:

• Độ nén làm việc:

Kỹ thuật nên sử dụng lò xo với độ nén vừa phải từ 20-25% để đạt độ nén đủ cho hệ thống tự động, tránh nén lò xo quá lớn làm giảm tuổi thọ và độ chính xác của lò xo.

• Lắp đặt đối xứng:

Khi mặt tiếp xúc rộng nên lắp lò xo đồng đều để lực đẩy được phân hóa đều, không bị tập trung tại điểm cục bộ làm gãy linh kiện ty đẩy,chốt hồi.

• Lựa chọn kích thước:

Chọn đường kính lò xo vừa đủ để tránh tiếp xúc lò xo với chốt đẩy,chốt dẫn hướng gây ra hiện tượng ma sát,mài mòn làm hỏng linh kiện và chất lượng sản phẩm

5. Tại sao nên chọn Lò xo khuôn mẫu tại Sun Việt?

Sun Việt tự hào là đơn vị cung ứng linh kiện khuôn mẫu uy tín, cam kết mang đến giá trị vượt trội cho khách hàng:

• Chất lượng chuẩn quốc tế:

 Sản phẩm chịu mỏi tốt, ít biến dạng, đáp ứng các tiêu chuẩn khắt khe của Nhật Bản và Châu Âu.

• Sẵn kho số lượng lớn:

Đầy đủ các mã từ TF, TL, TM, TH đến TB, đáp ứng nhu cầu giao hàng hỏa tốc.

• Tư vấn chuyên sâu:

Đội ngũ kỹ thuật hỗ trợ tính toán lực nén và lựa chọn mã lò xo phù hợp nhất với kết cấu khuôn.
