Ty đẩy-Chốt đẩy-Pin đẩy

Pin/Chốt/Ty đẩy khuôn – Linh kiện quan trọng quyết định chất lượng khuôn ép nhựa

Trong ngành khuôn mẫu, pin đẩy (Ejector Pin) hay chốt đẩy, ty đẩy là linh kiện khuôn mẫu đóng vai trò đặc biệt quan trọng, giúp đẩy sản phẩm ra khỏi khuôn sau mỗi chu kỳ ép. Dù có kích thước nhỏ, nhưng pin đẩy ảnh hưởng trực tiếp đến chu kỳ sản xuất, độ ổn định khuôn và chất lượng bề mặt sản phẩm.

1. Pin/Chốt/Ty đẩy là gì?

Pin đẩy hay tên gọi khác là chốt đẩy,Ty đẩy chế tạo từ thép SKD61 có độ cứng cao, được lắp trong bộ khuôn ép nhựa hoặc khuôn đúc, có nhiệm vụ tác động lực để đẩy sản phẩm ra khỏi lòng khuôn sau khi quá trình ép hoàn thành.

Trong bộ khuôn, pin đẩy thường hoạt động cùng với:

• Tấm đẩy

• Bạc dẫn ty đẩy

• Chốt hồi

• Lò xo khuôn

Đây là cụm cơ cấu quan trọng giúp khuôn hoạt động ổn định và trơn tru.

Chốt đẩy/Pin đẩy/Ty đẩy

2. Các loại pin đẩy phổ biến

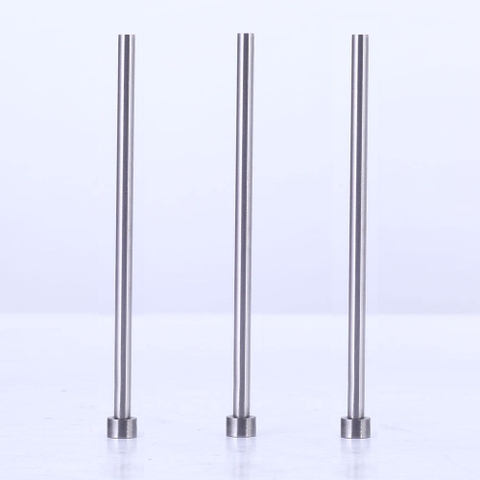

🔹 Chốt/Pin đẩy thẳng (Straight Ejector Pin)

• pin đẩy thẳng có pin tiêu chuẩn EPN,EPJ.

• Đường kính: Ø1–Ø25 mm

• Chiều dài: 50 mm – 1000 mm

🔹 Chốt/Pin đẩy đầu dù (Shoulder Ejector Pin)

Có phần “vai” lớn hơn thân, giúp tăng độ bám và độ cứng vững.

🔹 Chốt/Pin đẩy bậc (Step Ejector Pin)

Pin đẩy bậc hay chốt đẩy bậc dùng khi cần tiết diện nhỏ tại vùng đẩy, giúp tối ưu bề mặt sản phẩm.

🔹 Chốt/Pin đẩy thoát khí (Vent Pin)

Có khe thoát khí nhỏ, hỗ trợ chống đốt cháy bề mặt sản phẩm.

3. Vật liệu pin đẩy

Pin đẩy cần có độ cứng và khả năng chịu mài mòn rất cao, thường sử dụng:

• SKH51 – Thép gió HSS: độ cứng cao, chống gãy tốt

• SKD61 – Thép khuôn nóng: bền nhiệt, dùng cho sản phẩm chịu nhiệt

• Carbide (hợp kim cứng): siêu bền, phù hợp ty siêu nhỏ Ø1 – Ø2 mm

4. Thông số kỹ thuật tiêu chuẩn

🔸 Đường kính:

Ø1 – Ø25 mm (phổ biến Ø2–Ø10)

🔸 Chiều dài:

50 mm, 75 mm, 100 mm, 150 mm, 200 mm, 250 mm, 300mm, 400mm, 500mm, 600mm, 700mm, 800mm, 900mm, 1000mm.

🔸 Độ cứng:

40–60 HRC tùy vật liệu

🔸 Dung sai:

±0.005 mm hoặc chính xác cao theo tiêu chuẩn MISUMI – DME – HASCO

5. Ứng dụng của pin đẩy

Pin đẩy được dùng rộng rãi trong:

• Khuôn ép nhựa

• Khuôn đúc áp lực

• Khuôn cao su

• Các kết cấu cơ khí chính xác

Chức năng chính là đảm bảo sản phẩm được đẩy ra nhẹ nhàng, không để lại vết hằn trên bề mặt.

6. Tại sao cần lựa chọn pin đẩy chất lượng cao?

Một pin đẩy không đạt chuẩn có thể gây :

• Gãy pin → dừng máy → gián đoạn sản xuất

• Tạo vết hằn lên sản phẩm → hàng lỗi

• Mòn nhanh → phải thay liên tục → tăng chi phí

Pin đẩy chất lượng giúp:
✔️ Chu kỳ ép ổn định
✔️ Giảm downtime
✔️ Tăng tuổi thọ khuôn
✔️ Đảm bảo bề mặt sản phẩm đẹp và chính xác
