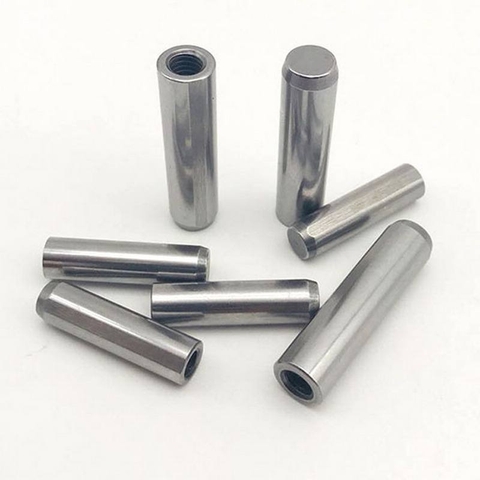

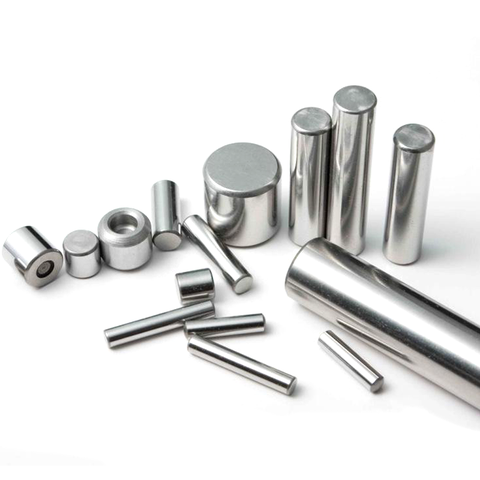

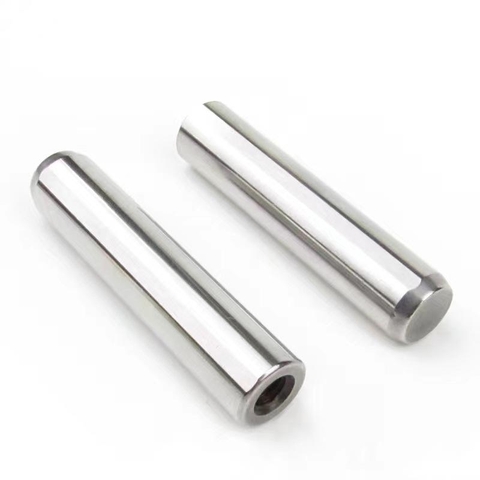

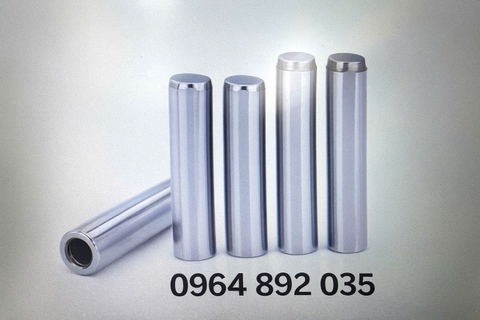

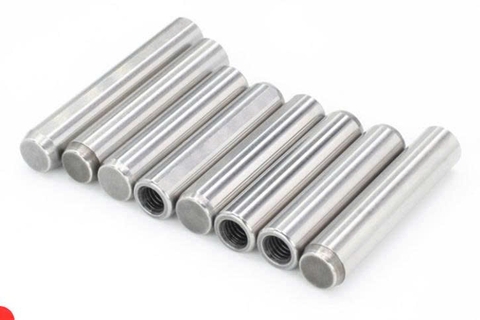

Chốt định vị có ren (Threaded Locating Pin) cho khuôn đúc/khuôn ép nhựa là chi tiết linh kiện khuôn cơ khí dùng để xác định vị trí, căn tâm, cố định chi tiết trong các cụm lắp ráp, khuôn mẫu và thiết bị gá đặt. Nhờ cấu tạo có phần ren phía sau, chốt dễ dàng lắp cố định bằng bu lông hoặc bắt trực tiếp vào thân khuôn, đảm bảo độ chắc chắn và độ lặp lại chính xác trong quá trình vận hành.
Chốt định vị có ren được gia công từ các vật liệu thép hợp kim như SUJ2, SKD61, SKD11 hoặc thép tôi cứng 40–60 HRC, mang lại khả năng chịu mài mòn và chịu tải tốt, phù hợp cho môi trường làm việc liên tục.
Chốt định vị có ren được sử dụng rộng rãi trong:
Khuôn ép nhựa – khuôn dập
→ Định vị 2 nửa khuôn, tăng độ chính xác khi đóng mở.
Đồ gá cơ khí – Jig & Fixture
→ Xác định vị trí chi tiết, giúp sản phẩm lặp lại đúng vị trí.
Máy móc, thiết bị công nghiệp
→ Cố định và căn chỉnh cụm chi tiết.
Các hệ thống yêu cầu định vị chịu lực cao
→ Giữ ổn định trong quá trình rung động, tải trọng thay đổi.
Loại chốt: Chốt định vị có ren / Threaded Locating Pin
Vật liệu:
SUJ2 – thép ổ bi chịu mài mòn
SKD61 – chịu nhiệt, dùng trong khuôn ép
SKD11 – chống mài mòn cao
Độ cứng: 45 – 60 HRC (tùy vật liệu)
Kiểu ren: M4 → M16 (hoặc theo yêu cầu)
Kích thước chốt: Φ4 → Φ20
Chiều dài: Theo tiêu chuẩn hoặc theo bản vẽ
Xử lý bề mặt:
Mạ Ni cứng, Oxide đen, Nhiệt luyện chân không
Cố định chắc chắn, chống xoay – chống lệch vị trí
Dễ dàng lắp đặt và thay thế nhờ phần ren
Hoạt động ổn định trong môi trường tần suất cao
Độ lặp lại vị trí chính xác, giảm sai số trong sản phẩm
Đa dạng kích thước, phù hợp nhiều loại khuôn và đồ gá
Nâng cao độ ổn định của khuôn / jig
Giảm thời gian căn chỉnh khi lắp ráp
Tăng tuổi thọ linh kiện nhờ vật liệu cứng và bền
Giảm lỗi sản phẩm, tăng năng suất sản xuất
Chốt Định Vị Có Ren – Giải Pháp Cố Định Chính Xác Cho Khuôn Mẫu & Cơ Khí
