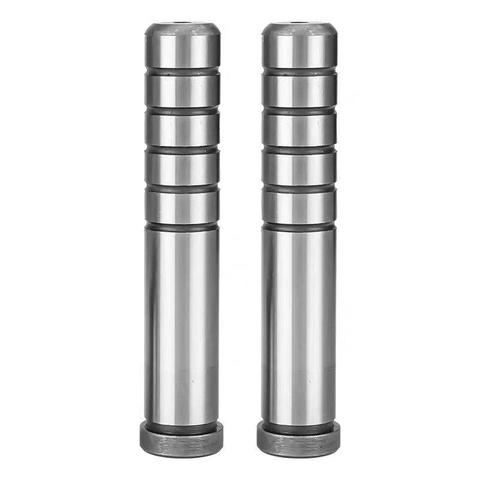

SGOH là dòng trục dẫn hướng có rãnh dầu dùng trong khuôn ép nhựa và khuôn dập chính xác.
Rãnh dầu được thiết kế dọc theo thân chốt giúp giữ dầu bôi trơn, giảm ma sát giữa trục và bạc dẫn hướng, nhờ đó:
Khuôn đóng – mở mượt hơn
Giảm mài mòn thành khuôn
Kéo dài tuổi thọ bạc dẫn hướng & chốt
Tăng độ ổn định khi khuôn chạy liên tục
SGOH được sử dụng nhiều trong khuôn tốc độ cao, khuôn yêu cầu độ bền và độ chính xác lớn.
Thép vòng bi tiêu chuẩn, có khả năng:
Chống mài mòn cao
Chịu tải tốt
Độ ổn định kích thước cao khi hoạt động lâu dài
Được nhiệt luyện đúng tiêu chuẩn giúp trục đạt độ cứng cần thiết để:
Giảm mòn
Chịu lực ma sát trong quá trình đóng – mở khuôn
Đảm bảo tuổi thọ cao hơn trục thường
Rãnh dầu giúp phân bổ dầu đều trong suốt hành trình, hạn chế khô dầu.
Dung sai thường chỉ vài micron (±0.005 mm) → đảm bảo lắp khít với bạc dẫn hướng mà không gây ma sát thừa.
| Ưu điểm | Lợi ích |
|---|---|
| Có rãnh dầu | Chạy êm, giảm mòn, tăng tuổi thọ khuôn |
| Độ cứng cao 58–60 HRC | Khó biến dạng, chịu tải mạnh |
| Mài chính xác | Dẫn hướng đúng tâm, giảm lỗi sản phẩm |
| Vật liệu SUJ2 | Bền, ổn định, phù hợp khuôn chạy liên tục |
| Tương thích nhiều loại bạc dẫn hướng | Lắp thay thế nhanh & dễ |
SGOH được sử dụng trong:
Khuôn ép nhựa 2 tấm, 3 tấm
Khuôn dập liên hoàn
Khuôn cần dẫn hướng chính xác
Hệ thống trượt – dẫn hướng tuyến tính
Khuôn chạy tốc độ cao và tần suất lớn
➡ Đây là lựa chọn tối ưu cho khuôn yêu cầu độ chính xác và độ bền cao.

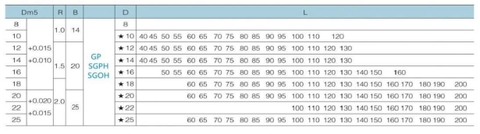

(Su khuyến nghị đính kèm bảng hình mà Su đã thiết kế trước đó để tối ưu giao diện website)
— Dms: đường kính thân chốt
— B: chiều dài đầu dẫn hướng
— R: bán kính đầu chốt
— L: chiều dài tổng thể
Kích thước có sẵn:
40 – 50 – 60 – 70 – 80 – 90 – 100 – 110 – 120 – 130 – 140-150-160-170-180-190-200 mm
(dành cho các đường kính trục 10–25 mm)
✔ Hàng chuẩn kích thước, theo đúng tiêu chuẩn quốc tế
✔ Dung sai mài chính xác – độ tròn & độ thẳng cao
✔ Sẵn kho nhiều kích thước
✔ Giá tốt – hỗ trợ kỹ thuật theo bản vẽ
✔ Xuất hóa đơn – chứng từ đầy đủ
✔ Giao hàng toàn quốc trong 24–48h
