Chốt Đẩy Xiên Khuôn Mẫu

Chốt đẩy xiên hoạt động như nào-vai trò trong ngành cơ khí khuôn mẫu

Chốt đẩy xiên là một linh kiện quan trọng trong khuôn mẫu, nó giúp cho khuôn hoạt động trơn tru, giúp lấy sản phẩm ra sau kết thúc quá trình đúc ép sản phẩm. Chốt đẩy xiên kết hợp với hệ thống dẫn hướng như trục dẫn hướng, bạc vai, lò xo, chốt hồi,… để tạo nên một hệ thống cơ học hoàn chỉnh, độ chính xác cao.

1. Chốt đẩy xiên là gì?

Chốt đẩy xiên là một linh kiện thuộc hệ thống đẩy trong khuôn mẫu ép nhựa, khuôn đúc. Chu trình hoạt động từ lúc mở khuôn-đóng khuôn dẫn tới khi tấm đẩy hoạt động, chốt đẩy xiên chuyển động tịnh tiến 2 phương đứng và ngang, làm phần tạo hình tách ra khỏi vị trí undercut của sản phẩm hoàn thiện.

Tóm lại Chốt đẩy xiên là linh kiện rất quan trong trong khuôn mẫu nhất là khuôn ép nhựa.

Sau đây sẽ đi chi tiết về cấu tạo - nguyên lý hoạt động và lưu ý khi sử dụng chốt đẩy xiên

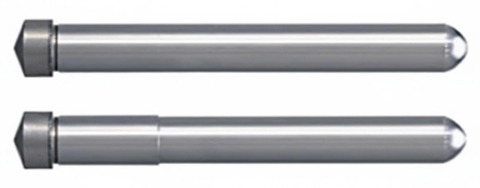

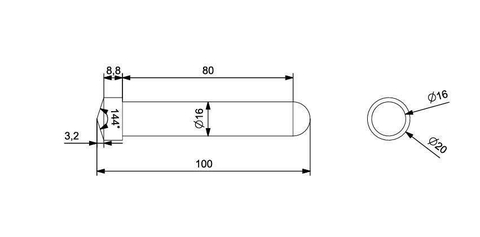

2. Cấu tạo và Vật liệu tiêu chuẩn tại Aisun

Tại Aisun.vn, chúng tôi cung cấp các dòng chốt đẩy xiên được gia công theo tiêu chuẩn kỹ thuật cao với công nghệ máy móc hiện đại nhập khẩu thì linh kiện có dung sai thấp nhất theo tiêu chuẩn ISO trên thế giới.

• Vật liệu: Chốt được thiết kế và sản xuất với vật liệu thép tiêu chuẩn khuôn, thường dùng nhất vẫn là thép SKD61.
• Xử lý bề mặt: Chốt được xử lý phủ bề mặt nito tới độ cứng  hoàn thiện là 58- 65 HRC, phần thân chốt chịu được lực đẩy, kéo tốt.
• Đế chốt (Universal Joint): đây là phần tiếp xúc trực tiếp với tấm đẩy nên được thiết kế tỉ mỉ,chính xác độ nhẵn cao giúp hoạt động trơn tru nhất.

3. Nguyên lý hoạt động của hệ thống đẩy xiên

Quá trình giải phóng undercut diễn ra qua 2 giai đoạn đồng thời: chuyển động tịnh tiến dọc-ngang

1. Chuyển động dọc: Theo hành trình của tấm đẩy để đưa sản phẩm ra ngoài.
2. Chuyển động ngang: Nhờ góc nghiêng được thiết kế sắn, đầu chốt rút ra khỏi phần rãnh âm của sản phẩm nhựa.

4. Những lưu ý quan trọng

Để hệ thống chốt đẩy xiên vận hành bền bỉ, kỹ sư thiết kế - vận hànhcần đặc biệt lưu ý:

• Góc nghiêng : Không nên quá lớn (thường < 15độ) để tránh lực ma sát quá lớn gây gãy chốt.
• Dẫn hướng cho chốt: dẫn hướng cùng bạc trơn để đảm bảo dẫn động tốt cũng như bảo vệ chốt
• Bôi trơn: Bảo dưỡng thường xuyên chốt xiên bằng mỡ-dầu chuyên dụng giúp hệ thống chốt đẩy xiên hoạt động trươn tru và năng suất cao.

5. Tại sao nên chọn chốt đẩy xiên Aisun?

Sản phẩm chốt đẩy xiên tiêu chuẩn tại Aisun.vn mang lại lợi ích:

• Độ chính xác cao: sản xuất bằng máy móc công nghệ hiện đại theo tiêu chuẩn ISO nên sản phẩm có dung sai nhỏ nhất tăng hiệu suất – năng suất làm việc.
• Tuổi thọ vượt trội: Công nghệ sản xuất hiện đại giúp kéo dài tuổi thọ chốt xiên-giảm chi phí vận hành, tăng năng suất nhà máy.
• Dễ dàng thay thế: Sản phẩm sản xuất là hàng tiêu chuẩn-sẵn kho nên kỹ thuật thay thế độc lập dễ dàng nên tránh dowtime chuỗi sản xuất.
