Trong ngành thiết kế và chế tạo khuôn mẫu (đặc biệt là khuôn dập liên hoàn - Progressive Die), Chốt nâng dẫn hướng (Guide Lifter) là một linh kiện quan trọng Nếu thiếu nó, dải phôi (strip) sẽ không thể di chuyển mượt mà qua các bước dập.
Dưới đây là bài tổng hợp chi tiết về cấu tạo, chức năng và cách lựa chọn loại linh kiện này.
________________________________________
1. Chốt nâng dẫn hướng (Guide Lifter) là gì?
Guide Lifter dùng để nâng và dẫn hướng đồng thời
1.1 Lifter (Nâng): Nâng phôi lên khỏi lòng khuôn sau khi dập, giúp phôi không bị dính vào lòng khuôn.
1.2. Guide (Dẫn hướng): dẫn hướng phôi chuyển động đúng quỹ đạo chiều ngang mà không bị lệch trong chu trình dập.
2. Cấu tạo cơ bản
Một bộ Guide Lifter cơ bản gồm:
• Chốt đẩy (Pin): Thường làm bằng thép hợp kinh cứng chịu lực đẩy tốt.
• Lò xo (Spring): sinh ra lực đẩy để nâng phôi ra khỏi lòng khuôn.
• Vít định vị: Phần đầu chốt thường có khấc hoặc rãnh để giữ cạnh phôi.
________________________________________
3. Chức năng quan trọng trong khuôn dập
3.1 Nâng phôi
Sau mỗi chu kỳ dập, phôi thường bị biến dạng hoặc dính chặt vào lòng khuôn do dầu bôi trơn và lực ép. Guide Lifter sử dụng lực lò xo để đẩy toàn bộ dải phôi lên một khoảng cách nhất định (thường gọi là Lifter Height), tạo khoảng trống để bộ cấp phôi (Feeder) có thể đẩy phôi tiến về phía trước.
3.2 Dẫn hướng chính xác
Phần đầu của chốt nâng được thiết kế để ôm sát cạnh của dải phôi. Điều này ngăn chặn sự sàng lắc (side-to-side movement), đảm bảo các lỗ định vị (pilot holes) luôn nằm đúng vị trí dưới các chốt định vị (pilot pins) ở bước tiếp theo.
Bảo vệ bề mặt phôi
Sử dụng Guide Lifter giúp hạn chế việc phôi bị kéo lê trực tiếp trên mặt cối, từ đó giảm thiểu trầy xước sản phẩm, đặc biệt quan trọng với các chi tiết yêu cầu thẩm mỹ cao.
________________________________________
4. Phân loại
Chốt nâng dẫn hướng gồm 6 loại sau:

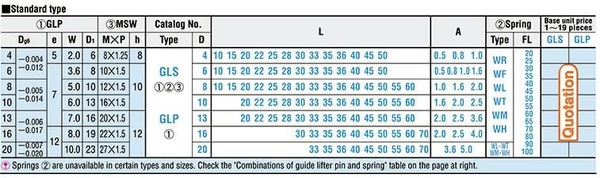

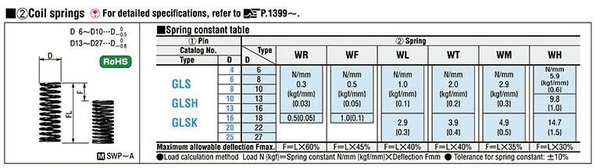

GLS-GLP: 02 loại chốt tiêu chuẩn với các thông số đường kính, chiều dài chuẩn misumi

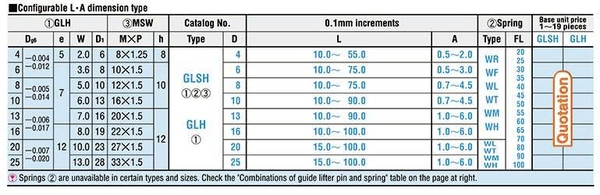

GLH-GLSH: kiểu chốt có thể thay đổi kích thước chiều dài L-A phù hợp từng loại khuôn

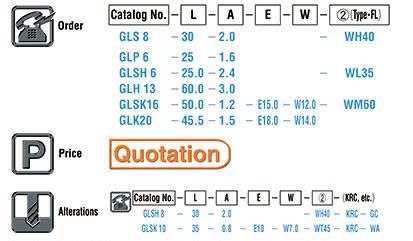

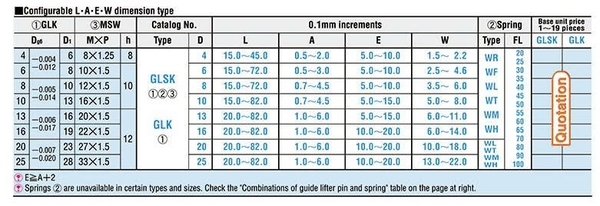

GLK-GLSK: kiểu chốt được sản xuất theo yêu cầu từng đơn hàng, kích thước thay đổi gồm L-A-E-W
________________________________________
5. Chú ý

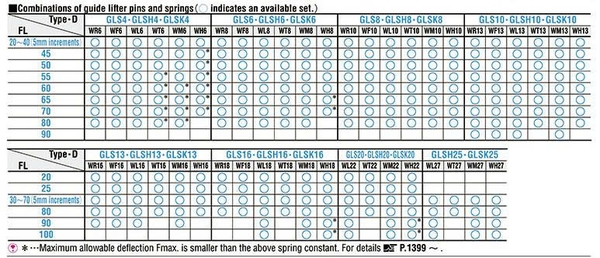

Khi lựa chọn Guide Lifter, kỹ sư cần chú ý các thông số sau:
• Hành trình nâng (Stroke): Phải đủ cao để phôi vượt qua các điểm cao nhất trên mặt cối (ví dụ các cối dập vuốt, dập nổi).
• Lực lò xo: Lò xo quá yếu sẽ không nâng nổi phôi nặng; lò xo quá mạnh có thể làm biến dạng dải phôi mỏng khi chày ép xuống.
• Vị trí lắp đặt: Thường được bố trí đối xứng dọc theo hai bên cạnh của dải phôi.
• Vật liệu: Nên chọn loại có độ cứng cao (58-62 HRC) để đảm bảo tuổi thọ khuôn.
________________________________________
Lời khuyên: Trong các khuôn dập tốc độ cao, hãy ưu tiên sử dụng Guide Lifter có phủ bề mặt (TiN) để giảm ma sát và nhiệt độ phát sinh, giúp hệ thống vận hành ổn định hơn.
