Khi mua ren cấy Helicoil, ngoài việc chọn đúng kích thước ren như M6, M8 hay M20, rất nhiều người mua hàng và kỹ thuật còn lúng túng ở phần chiều dài ren cấy, thường được ký hiệu là 1D, 1.5D, 2D, 2.5D hoặc 3D. Đây là thông số cực kỳ quan trọng, vì nếu chọn sai chiều dài, ren sau khi sửa có thể không đủ chắc, hoặc ngược lại khó lắp, dễ cấn đáy lỗ.
Trên thực tế, hiểu đúng bản chất của các ký hiệu này sẽ giúp chọn ren cấy nhanh – đúng – không phải làm lại.
1. Ren cấy Helicoil 1D – 3D là gì?
Trong ký hiệu của ren cấy Helicoil, chữ D đại diện cho đường kính danh nghĩa của ren bu lông. Khi nói Helicoil 1D, điều đó có nghĩa là chiều dài ren cấy xấp xỉ bằng 1 lần đường kính ren sau khi cấy. Tương tự, Helicoil 1.5D, 2D, 2.5D và 3D có chiều dài lần lượt bằng 1.5, 2, 2.5 và 3 lần đường kính ren.
Ví dụ với ren M10, Helicoil 1D sẽ có chiều dài khoảng 10 mm, Helicoil 1.5D khoảng 15 mm, Helicoil 2D khoảng 20 mm, Helicoil 2.5D khoảng 25 mm và Helicoil 3D khoảng 30 mm. Như vậy, các ký hiệu 1D – 3D không phải là size ren, mà là chiều dài của ren cấy Helicoil.
Ren cấy Helicoil có chiều dài 1D-3D
2. Sự khác nhau giữa Helicoil 1D – 1.5D – 2D – 2.5D – 3D trong thực tế
Sự khác biệt lớn nhất giữa các loại Helicoil này nằm ở số vòng ren ăn khớp với bu lông, từ đó ảnh hưởng trực tiếp đến khả năng chịu lực và độ bền của ren sau khi sửa. Helicoil càng dài thì số vòng ren tiếp xúc càng nhiều, lực siết được phân bố đều hơn lên thành lỗ, giúp giảm nguy cơ tuôn ren khi làm việc lâu dài hoặc chịu tải lớn.
Tuy nhiên, Helicoil dài hơn cũng đòi hỏi lỗ đủ sâu và chi tiết đủ dày, nếu không sẽ gây cấn đáy hoặc khó kiểm soát quá trình lắp.
2.1 Khi nào nên dùng ren cấy Helicoil 1D?
Helicoil 1D thường được sử dụng cho các chi tiết mỏng hoặc các vị trí không chịu lực lớn. Loại này phù hợp với ren nhỏ, các chi tiết phụ hoặc những ứng dụng mà bu lông chủ yếu đóng vai trò định vị hơn là chịu tải kéo. Trong thực tế, Helicoil 1D hay được dùng cho các size nhỏ như M3, M4, M5 trong cơ khí chính xác, điện – điện tử hoặc các cụm lắp ghép nhẹ.
2.2 Helicoil 1.5D – lựa chọn phổ biến và an toàn
Helicoil 1.5D là loại được sử dụng phổ biến nhất trong sửa ren và gia cường ren. Với chiều dài trung bình, Helicoil 1.5D cung cấp đủ số vòng ren để bu lông ăn chắc, đồng thời vẫn dễ lắp và phù hợp với đa số độ dày chi tiết.
Trong phần lớn các trường hợp sửa ren bị tuôn trên nhôm, gang hoặc hợp kim nhẹ, Helicoil 1.5D được xem là lựa chọn tiêu chuẩn, cân bằng tốt giữa độ bền và tính thi công.
2.3 Khi nào nên chọn Helicoil 2D?
Helicoil 2D thường được dùng khi yêu cầu chịu lực cao hơn mức thông thường, hoặc khi sửa các ren trung bình đến lớn như M10, M12, M16. Với chiều dài gấp đôi đường kính ren, Helicoil 2D giúp tăng đáng kể độ bám và khả năng chịu tải của mối ghép.
Loại này rất phù hợp cho các chi tiết máy, khuôn mẫu hoặc các vị trí phải siết lực lớn nhưng vẫn đảm bảo chi tiết đủ dày để lắp đặt an toàn.
2.4 Helicoil 2.5D – dùng khi nào?
Helicoil 2.5D là lựa chọn trung gian giữa 2D và 3D, thường được dùng trong các ứng dụng yêu cầu độ bền cao hơn 2D, nhưng không cần đến chiều dài tối đa như 3D. Loại này phù hợp cho các ren lớn hơn, các chi tiết chịu tải lặp hoặc các vị trí cần tăng độ an toàn cho mối ghép mà vẫn kiểm soát được chiều sâu lỗ.
2.5 Helicoil 3D – dành cho tải lớn và ren kích thước lớn
Helicoil 3D có chiều dài lớn nhất, giúp tối đa hóa số vòng ren ăn khớp và phân bố lực tốt nhất lên thành lỗ. Loại này thường được sử dụng cho ren kích thước lớn, các chi tiết chịu tải nặng, rung động hoặc yêu cầu độ bền rất cao.
Tuy nhiên, để sử dụng Helicoil 3D, chi tiết phải đủ dày và lỗ phải đủ sâu. Nếu không đáp ứng được điều kiện này, việc dùng Helicoil quá dài có thể gây khó lắp hoặc ảnh hưởng đến độ chính xác của mối ghép.

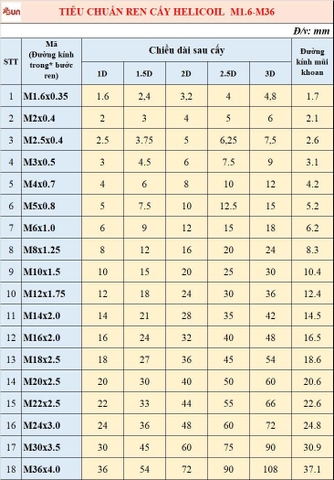

Bảng thông số Helicoil tiêu chuẩn
3. Cách chọn Helicoil 1D – 3D cho đúng trong thực tế
Việc chọn chiều dài Helicoil nên dựa trên ba yếu tố chính: kích thước ren, độ dày chi tiết và điều kiện làm việc. Với chi tiết mỏng hoặc tải nhẹ, Helicoil 1D hoặc 1.5D là đủ. Với ứng dụng thông thường, Helicoil 1.5D hoặc 2D là lựa chọn an toàn. Với tải lớn, rung động hoặc ren lớn, Helicoil 2.5D hoặc 3D sẽ mang lại độ bền cao hơn, miễn là chi tiết cho phép.
Chọn đúng chiều dài ngay từ đầu giúp tránh tình trạng sửa ren không đạt yêu cầu hoặc phải tháo ra làm lại, gây tốn thời gian và chi phí.
4. Lưu ý kỹ thuật khi lắp Helicoil chiều dài lớn
Dù sử dụng Helicoil 1D hay 3D, lỗ lắp vẫn bắt buộc phải được khoan và taro bằng taro ren cấy Helicoil chuyên dụng. Ren cấy cần được lắp thấp hơn bề mặt chi tiết để tránh cấn khi lắp bu lông. Với Helicoil dài như 2.5D hoặc 3D, cần đặc biệt chú ý độ sâu lỗ và đáy lỗ để đảm bảo quá trình lắp diễn ra thuận lợi.
5. Kết luận
Sự khác nhau giữa Helicoil 1D – 1.5D – 2D – 2.5D – 3D nằm ở chiều dài ren cấy, từ đó quyết định trực tiếp đến độ bền và khả năng chịu lực của mối ghép sau khi sửa ren. Không có loại nào là tốt nhất cho mọi ứng dụng, mà chỉ có loại phù hợp nhất với từng điều kiện cụ thể. Hiểu đúng bản chất này sẽ giúp người mua hàng và kỹ thuật chọn đúng ren cấy, sửa ren bền và sử dụng lâu dài.
