Ren cấy khóa chốt là gì? Khi nào nên dùng Key Locking Insert

1. Ren cấy khóa chốt là gì?

Ren cấy khóa chốt (Key Locking Insert, Keensert) là loại ren cấy dạng ống cứng, trên thân có 2–4 chốt khóa. Sau khi lắp ren cấy vào lỗ đã taro, các chốt này được đóng ép xuống, ăn sâu vào vật liệu nền để khóa cứng ren cấy, ngăn không cho xoay hoặc tuột ra ngoài.

Khác với ren cấy lò xo khóa (locking helicoil) chỉ tạo lực ma sát, ren cấy khóa chốt khóa bằng cơ chế cơ học, nên độ ổn định cao hơn rất nhiều.

Ren cấy khóa chốt

---

2. Cấu tạo và nguyên lý làm việc

2.1 Cấu tạo

2.2 Nguyên lý làm việc

Nguyên lý làm việc của ren cấy khóa chốt dựa trên sự kết hợp giữa liên kết ren và cơ chế khóa cơ học, giúp ren cấy bám chặt vào vật liệu nền và không bị xoay, không tự tháo trong quá trình làm việc.

Trước hết, ren cấy khóa chốt được lắp vào lỗ đã khoan và taro đúng kích thước. Khi vặn ren cấy vào lỗ, ren ngoài của ren cấy sẽ ăn khớp chặt với ren trong của chi tiết, tạo liên kết ban đầu tương tự như một ren thường. Ở giai đoạn này, ren cấy đã được cố định tương đối chắc chắn nhờ lực ma sát giữa các bước ren.

Sau khi ren cấy được lắp đúng vị trí và độ sâu, chốt khóa sẽ được tác động (đóng hoặc ép xuống) bằng dụng cụ chuyên dụng. Khi đó, chốt khóa ăn sâu vào vật liệu nền, tạo ra một điểm khóa cơ học trực tiếp giữa ren cấy và chi tiết. Chính cơ chế này giúp ngăn hoàn toàn hiện tượng xoay ngược, tuột ren hoặc bật ren cấy ra ngoài khi chịu rung động hay tải trọng lặp lại.

Khi bulông được lắp vào ren cấy, lực siết sẽ được phân bố đều qua thân ren cấy thay vì tác động trực tiếp lên vật liệu nền. Nhờ có chốt khóa, ren cấy vẫn giữ nguyên vị trí ngay cả khi bulông được tháo lắp nhiều lần. Điều này giúp duy trì độ chính xác của lỗ ren và kéo dài tuổi thọ của chi tiết.

Tóm lại, nguyên lý làm việc của ren cấy khóa chốt là:

• Cố định ban đầu bằng liên kết ren

• Khóa chặt bằng chốt cơ học

• Chống xoay, chống rung và chống tự tháo hiệu quả

Nhờ nguyên lý này, ren cấy khóa chốt đặc biệt phù hợp cho các ứng dụng yêu cầu độ an toàn cao, chịu rung mạnh và độ ổn định lâu dài trong cơ khí và khuôn mẫu.

3. Thông số tiêu chuẩn

Thông số tiêu chuẩn của ren cấy khóa chốt được quy định nhằm đảm bảo khả năng lắp đặt chính xác, độ bền liên kết cao và tính tương thích với bulông tiêu chuẩn. Các thông số này thường được nhà sản xuất công bố rõ ràng để người dùng lựa chọn đúng loại phù hợp với ứng dụng thực tế.

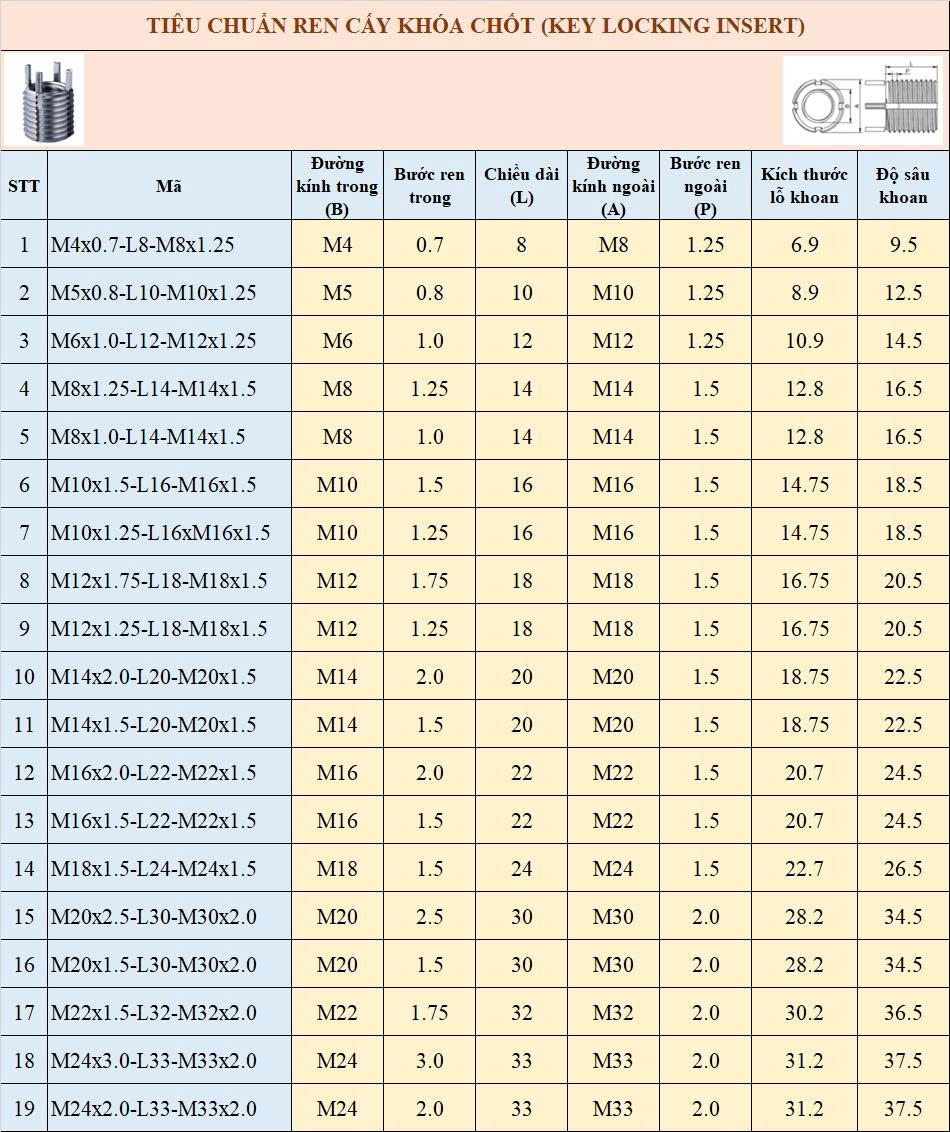

Bảng thông số tiêu chuẩn của Ren cấy khóa chốt

---

4. Ưu điểm nổi bật của ren cấy khóa chốt

Ưu điểm nổi bật của ren cấy khóa chốt nằm ở khả năng khóa chắc, chống xoay và đảm bảo độ ổn định lâu dài cho mối ghép ren, đặc biệt trong các điều kiện làm việc khắc nghiệt. So với các loại ren cấy thông thường, ren cấy khóa chốt mang lại nhiều lợi ích vượt trội trong cơ khí và khuôn mẫu.

Trước hết, ưu điểm lớn nhất là khả năng chống tự tháo cực kỳ hiệu quả. Nhờ chốt khóa ăn sâu vào vật liệu nền, ren cấy được cố định bằng cơ chế khóa cơ học, giúp ngăn hoàn toàn hiện tượng xoay ngược khi chịu rung động hoặc tải trọng lặp lại. Điều này đặc biệt quan trọng với các vị trí lắp đặt yêu cầu độ an toàn cao.

Thứ hai, ren cấy khóa chốt giúp tăng độ bền và khả năng chịu tải của ren. Lực siết của bulông được phân bố đều thông qua thân ren cấy, hạn chế tập trung ứng suất lên vật liệu nền. Nhờ đó, ren gốc ít bị mài mòn, giảm nguy cơ trờn ren trong quá trình sử dụng lâu dài.

Một ưu điểm khác là độ ổn định cao khi tháo lắp nhiều lần. Dù bulông được tháo ra và lắp lại nhiều lần, ren cấy vẫn giữ nguyên vị trí và độ chính xác ban đầu. Điều này giúp kéo dài tuổi thọ chi tiết và giảm chi phí bảo trì, sửa chữa.

Ngoài ra, ren cấy khóa chốt còn có khả năng ứng dụng linh hoạt trên nhiều loại vật liệu khác nhau như nhôm, gang, thép, hợp kim và một số vật liệu đúc. Thiết kế đa dạng về kích thước và chiều dài giúp người dùng dễ dàng lựa chọn loại phù hợp với từng yêu cầu kỹ thuật cụ thể.

Cuối cùng, việc sử dụng ren cấy khóa chốt góp phần nâng cao độ an toàn và độ tin cậy của toàn bộ hệ thống. Nhờ những ưu điểm này, ren cấy khóa chốt thường được ưu tiên trong khuôn mẫu, máy móc công nghiệp, thiết bị chịu rung và các ứng dụng đòi hỏi độ bền cao.

---

5. Hạn chế cần lưu ý

Hạn chế cần lưu ý khi sử dụng ren cấy khóa chốt là yếu tố quan trọng giúp người dùng lựa chọn và lắp đặt đúng kỹ thuật, tránh sai sót trong quá trình sử dụng. Mặc dù có nhiều ưu điểm vượt trội, ren cấy khóa chốt vẫn tồn tại một số điểm cần cân nhắc.

Trước hết, quy trình lắp đặt phức tạp hơn so với ren cấy lò xo thông thường. Ngoài bước khoan và taro, người dùng còn phải thao tác đóng hoặc ép chốt khóa đúng kỹ thuật. Nếu thực hiện không chính xác, chốt có thể không ăn sâu vào vật liệu nền, làm giảm hiệu quả khóa và khả năng chống xoay.

Thứ hai, khả năng tháo ra và tái sử dụng hạn chế. Khi chốt khóa đã được đóng xuống, ren cấy gần như trở thành liên kết cố định. Việc tháo ren cấy ra khỏi chi tiết thường gây hư hỏng lỗ ren hoặc chính ren cấy, do đó không phù hợp với các ứng dụng cần thay thế hoặc điều chỉnh thường xuyên.

Một hạn chế khác là yêu cầu vật liệu nền đủ độ cứng. Để chốt khóa phát huy hiệu quả, vật liệu nền cần có độ bền nhất định. Với các vật liệu quá mềm hoặc giòn, chốt có thể không giữ chắc hoặc làm nứt bề mặt lỗ, ảnh hưởng đến độ ổn định của mối ghép.

Ngoài ra, chi phí cao hơn so với một số loại ren cấy khác cũng là điểm cần cân nhắc. Ren cấy khóa chốt thường có giá thành và chi phí lắp đặt cao hơn, do cấu tạo phức tạp và yêu cầu dụng cụ chuyên dụng.

Cuối cùng, ren cấy khóa chốt không phù hợp cho mọi vị trí lắp đặt. Với các ứng dụng ít rung động hoặc không yêu cầu khóa cố định, việc sử dụng ren cấy lò xo thông thường hoặc ren cấy tự taro có thể kinh tế và linh hoạt hơn.

Việc hiểu rõ các hạn chế này sẽ giúp người dùng lựa chọn đúng loại ren cấy, đảm bảo hiệu quả kỹ thuật và tối ưu chi phí trong quá trình sử dụng.

---

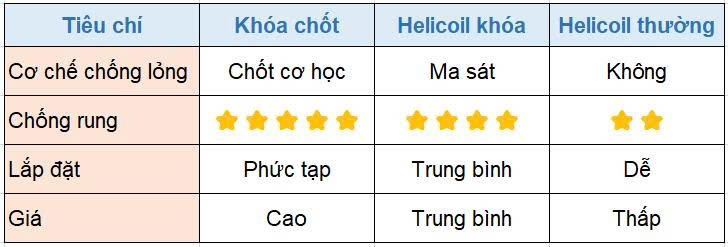

6. So sánh nhanh với các loại ren cấy khác

---

7. Khi nào NÊN dùng ren cấy khóa chốt?

---

8. Khi nào KHÔNG nên dùng?

Ren cấy khóa chốt KHÔNG nên sử dụng trong những trường hợp mà yêu cầu kỹ thuật không cần đến cơ chế khóa cố định, hoặc khi điều kiện lắp đặt và sử dụng không phù hợp. Việc dùng sai trường hợp không những làm tăng chi phí mà còn gây khó khăn trong bảo trì và sửa chữa.

Trước hết, không nên dùng ren cấy khóa chốt khi cần tháo lắp, thay thế thường xuyên. Do chốt khóa được đóng cố định vào vật liệu nền, việc tháo ren cấy ra gần như không khả thi mà không làm hỏng lỗ ren. Với các vị trí cần bảo trì định kỳ hoặc thay đổi cấu hình, ren cấy lò xo hoặc ren cấy tự taro sẽ linh hoạt và phù hợp hơn.

Thứ hai, không nên sử dụng trên vật liệu quá mềm hoặc quá giòn như nhựa mềm, hợp kim mỏng hoặc vật liệu dễ nứt. Trong những trường hợp này, chốt khóa có thể không bám chắc, thậm chí làm nứt mép lỗ, dẫn đến giảm độ ổn định của mối ghép.

Ngoài ra, ren cấy khóa chốt không cần thiết cho các ứng dụng ít rung động, tải trọng nhỏ. Với những mối ghép đơn giản, ren thông thường hoặc ren cấy lò xo đã đủ đáp ứng yêu cầu kỹ thuật. Việc sử dụng ren cấy khóa chốt trong trường hợp này sẽ làm tăng chi phí mà không mang lại lợi ích rõ rệt.

Một trường hợp khác là không gian lắp đặt hạn chế hoặc khó thao tác. Ren cấy khóa chốt cần dụng cụ và không gian để đóng chốt đúng kỹ thuật. Nếu không đảm bảo điều kiện này, việc lắp đặt có thể không đạt hiệu quả như mong muốn.

Tóm lại, không nên dùng ren cấy khóa chốt khi:

• Cần tháo lắp, điều chỉnh thường xuyên

• Vật liệu nền quá mềm hoặc dễ nứt

• Ứng dụng đơn giản, ít rung động

• Không gian lắp đặt hạn chế

Lựa chọn đúng loại ren cấy theo điều kiện sử dụng sẽ giúp tối ưu chi phí và đảm bảo hiệu quả kỹ thuật lâu dài.

---

9. Kết luận

Ren cấy khóa chốt là giải pháp cao cấp nhất trong các loại ren cấy chống lỏng. Nếu ứng dụng yêu cầu độ an toàn và ổn định tuyệt đối, đây là lựa chọn nên ưu tiên, dù chi phí và thao tác lắp đặt cao hơn.

---
