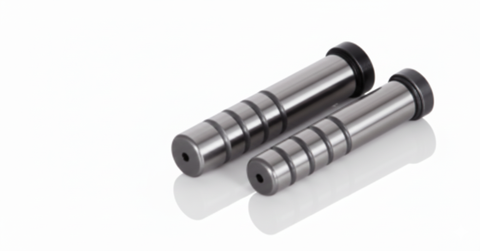

Trục dẫn hướng (Guide Pin) là chi tiết quan trọng trong bộ khuôn ép nhựa, kết hợp với bạc dẫn hướng để giúp hai tấm khuôn đóng – mở đúng tâm, không bị lệch, đảm bảo độ chính xác và độ bền của khuôn.
Đây là linh kiện không thể thiếu trong mọi bộ khuôn, từ khuôn tiêu chuẩn đến khuôn chính xác cao.
Dẫn hướng chính xác giữa tấm A và tấm B
Giữ đồng tâm khuôn → giảm lỗi sản phẩm
Giảm mài mòn thành khuôn
Hoạt động ổn định khi chạy tốc độ cao
Tăng tuổi thọ bộ khuôn & phụ kiện đi kèm
Một trục chuẩn gồm các phần:
Đầu dẫn hướng (bo tròn giúp chốt vào bạc dễ dàng)
Thân chốt (mài tinh, dung sai cao)
Vai trục (định vị vào tấm khuôn)
Đuôi chốt (ép hoặc bắt vít cố định)
Trục được mài tinh với dung sai rất nhỏ, thường chỉ ±0.005 mm để đảm bảo độ chính xác cao.
Tùy theo mức tải và tốc độ khuôn, trục dẫn hướng thường làm từ:
| Vật liệu | Đặc điểm |
|---|---|
| SUJ2 | Cứng, chịu mài mòn tốt, dùng nhiều nhất |
| SKD11 | Siêu bền – chống mài mòn cao, cho khuôn chạy nhanh |
| S45C tôi cảm ứng | Giá tốt, dùng cho khuôn tiêu chuẩn |
| SUS440C | Chống gỉ – độ cứng cao, dùng cho khuôn đặc biệt |
Độ cứng sau nhiệt luyện: 58–62 HRC (tùy vật liệu)
Mỗi loại phù hợp từng loại bạc dẫn hướng: JBA – JBAC – JBAM – SGBL – SGBA…
✔ Mài chính xác – độ nhám thấp
✔ Độ cứng chuẩn 58–62HRC → bền – khó mòn
✔ Lắp vừa khít với bạc dẫn hướng
✔ Chạy êm, hạn chế rung lắc
✔ Tương thích với mọi loại khuôn tiêu chuẩn
✔ Giá tốt – giao nhanh – hỗ trợ theo bản vẽ
Khuôn ép nhựa 2 tấm – 3 tấm
Khuôn đột dập kim loại
Máy móc và hệ thống dẫn hướng tuyến tính
Các cơ cấu chuyển động tịnh tiến chính xác
Chọn đúng đường kính chốt (d) và chiều dài (L) theo bản vẽ
Phù hợp với loại bạc dẫn hướng đang sử dụng
Kiểm tra độ cứng & vật liệu theo yêu cầu khuôn
Đảm bảo mài tinh – dung sai đạt chuẩn
Với khuôn chạy nhanh → ưu tiên SUJ2 / SKD11 cao cấp
