Tư Vấn Kỹ Thuật Khuôn Mẫu: Chốt Đẩy SKD61 và Hệ Thống Dẫn Hướng

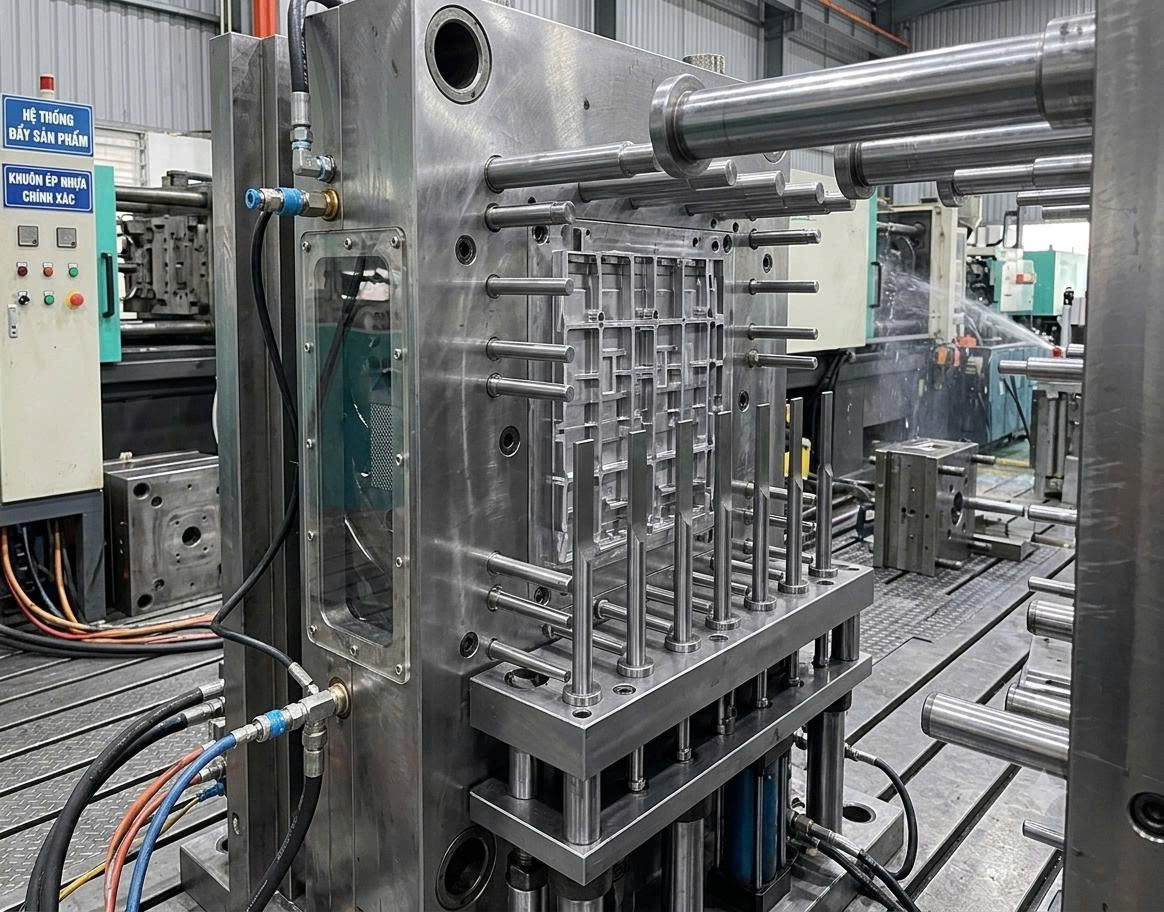

1. Chốt Đẩy/Ty Đẩy SKD61: Lựa Chọn và Khắc Phục Lỗi
Chốt đẩy SKD61 là linh kiện quan trọng trong khuôn ép nhựa, khuôn dập, khuôn đúc nhôm.
-
Lựa chọn: Chọn thép SKD61 chính hãng, độ cứng 52-55 HRC, kích thước và dung sai chính xác (±0.005mm), bề mặt nhẵn bóng, có lớp phủ chống mài mòn (thấm nitơ, mạ crom/niken). Bố trí chốt đẩy cân bằng, tránh ứng suất tập trung .
-
Nguyên nhân hỏng: Lực đẩy không cân bằng, kẹt chốt, sản phẩm bám dính, nhiệt độ khuôn cao, sai lệch khuôn, tốc độ đẩy quá nhanh .
-
Giải pháp khắc phục:
Thiết kế: Tăng góc thoát khuôn, tăng số lượng/phân bố ty đẩy, đảm bảo độ chính xác lắp ghép. Các giải pháp này có hiệu quả cao, giải quyết vấn đề từ gốc .
Vận hành: Kiểm soát nhiệt độ khuôn, tối ưu hóa thông số ép phun, giảm tốc độ đẩy. Hiệu quả trung bình đến cao .
Bảo trì & Vật liệu: Bôi trơn định kỳ, vệ sinh khuôn thường xuyên, nâng cấp vật liệu ty đẩy (ví dụ: Toolox44). Các biện pháp này rất hiệu quả trong phòng ngừa và kéo dài tuổi thọ .
2. So Sánh Chi Tiết Trục và Bạc Dẫn Hướng
Trục và bạc dẫn hướng đảm bảo độ chính xác và ổn định cho khuôn ép nhựa. Dưới đây là so sánh các loại phổ biến:
2.1. Trục Dẫn Hướng
|
Đặc Điểm
|
Trục GP
|
Trục GPJL
|
Trục SGPN
|
|
Hình Dạng
|
Bậc vai, thân trơn/rãnh dầu
|
Bậc vai, thân có rãnh, nhẵn
|
Thân trơn, có rãnh dầu
|
|
Vật Liệu
|
Thép hợp kim (20Cr, SUJ2)
|
Thép hợp kim (20Cr, SUJ2)
|
Thép hợp kim (SUJ2, SKD11)
|
|
Độ Cứng
|
58-62 HRC
|
58-62 HRC
|
58-62 HRC
|
|
Ưu Điểm
|
Bền, chịu va đập tốt
|
Giảm ma sát, đa dạng ứng dụng
|
Bôi trơn tốt, giảm mài mòn
|
|
Ứng Dụng
|
Khuôn ép nhựa, dập
|
Khuôn ép nhựa, đột dập, thổi, cao su
|
Khuôn nhựa, đột dập (cần bôi trơn)
|
2.2. Bạc Dẫn Hướng
|
Đặc Điểm
|
Bạc GBAM
|
Bạc EGBH
|
Bạc GBBM
|
|
Hình Dạng
|
Trụ có vai (bậc)
|
Trụ có vai (bậc), vai giữa
|
Trơn (không vai), có rãnh chống rơi
|
|
Vật Liệu
|
Thép hợp kim (SUJ2, 20Cr, 40Cr)
|
Thép hợp kim (SUJ2)
|
Thép hợp kim (SUJ2)
|
|
Độ Cứng
|
58-62 HRC
|
58-62 HRC
|
58-62 HRC
|
|
Ưu Điểm
|
Cố định chắc chắn, dẫn hướng chính xác
|
Lắp ghép dễ, tăng chính xác hành trình
|
Chịu va đập tốt, lắp ghép đơn giản
|
|
Ứng Dụng
|
Khuôn ép nhựa, dập, đúc
|
Khuôn ép nhựa (tránh mài mòn thành khuôn)
|
Khuôn ép nhựa, dập kim khí (bạc trơn)
|
2.3. Lựa Chọn Phù Hợp
Chọn trục và bạc dẫn hướng cần dựa vào loại khuôn, sản phẩm, môi trường làm việc, kích thước, dung sai và khả năng chịu tải. Kết hợp hài hòa các yếu tố này để tối ưu hiệu suất và tuổi thọ khuôn .
