THÉP LÀM LINH KIỆN KHUÔN ÉP NHỰA ĐỂ TỐI ƯU TUỔI THỌ KHUÔN?

16 tháng 01 2026

CÔNG TY TNHH TM VÀ SX SUN VIỆT

THÉP LÀM LINH KIỆN KHUÔN ÉP NHỰA: CHỌN LOẠI NÀO ĐỂ TỐI ƯU TUỔI THỌ KHUÔN?

Trong chế tạo khuôn mẫu, vật liệu thép chiếm tới 70% quyết định đến độ bền và chất lượng sản phẩm đầu ra. Việc chọn đúng mác thép cho từng bộ phận không chỉ giúp tiết kiệm chi phí đầu tư ban đầu mà còn giảm thiểu rủi ro nứt vỡ hoặc mài mòn trong quá trình vận hành áp suất cao.

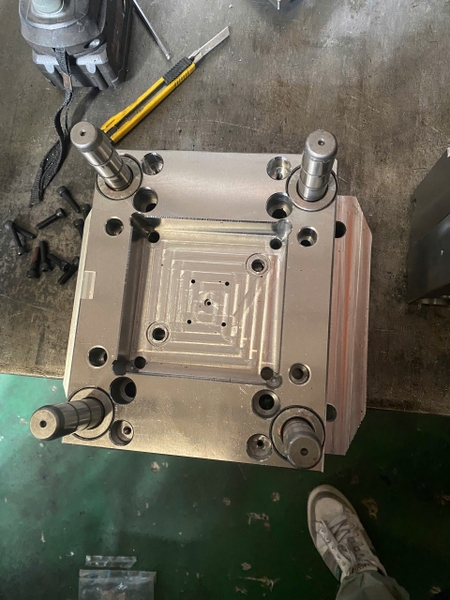

1. Thép làm vỏ khuôn (Mold Base) - Tiêu chuẩn S50C và P20

Vỏ khuôn đóng vai trò là khung xương chịu lực cho toàn bộ hệ thống.

Thép S50C: Là dòng thép carbon trung bình, giá thành rẻ, dễ gia công. Thường dùng cho các bộ khuôn không yêu cầu độ chính xác quá cao hoặc các tấm kẹp, tấm đẩy.
Thép P20 (1.2311): Dòng thép đã qua nhiệt luyện đạt độ cứng khoảng 28-32 HRC. P20 có tính ổn định kích thước tốt, khả năng đánh bóng khá, phù hợp cho vỏ khuôn các bộ khuôn nhựa kỹ thuật hoặc các chi tiết khuôn cỡ trung bình.

2. Thép làm lòng khuôn (Insert) - S136 và H13 (SKD61)

Lòng khuôn là nơi tiếp xúc trực tiếp với nhựa nóng chảy và khí nhựa, yêu cầu độ bền mòn và chống ăn mòn hóa học.

Thép SKD61 (H13): "Ông vua" trong các loại thép làm khuôn. Với khả năng chịu nhiệt tuyệt vời và độ dẻo dai cao, SKD61 sau nhiệt luyện chân không đạt 48-52 HRC, chuyên dùng cho khuôn ép nhựa cần năng suất cao hoặc khuôn đúc áp lực.
Thép S136 (1.2083): Thép không gỉ có hàm lượng Crom cao. S136 nổi tiếng với khả năng đánh bóng gương và chống rỉ sét từ khí nhựa (như nhựa PVC). Đây là lựa chọn hàng đầu cho khuôn sản xuất linh kiện quang học, y tế hoặc thực phẩm.

3. Thép làm linh kiện dẫn hướng và ty đẩy - SUJ2 và SKD61

Linh kiện khuôn di động yêu cầu độ cứng bề mặt cực cao để chống lại ma sát trượt.

Thép SUJ2 (High Carbon Chrome Bearing Steel): Thường dùng làm Trục dẫn hướng và Bạc dẫn hướng. Sau nhiệt luyện, độ cứng bề mặt đạt 58-62 HRC, giúp linh kiện cực kỳ bền bỉ, không bị trầy xước khi đóng mở khuôn hàng triệu lần.
Thép SKD61 (Thấm Nitơ): Thường dùng làm Ty đẩy (Ejector Pin). Quá trình thấm Nitơ tạo ra lớp vỏ cực cứng (70 HRC) trong khi lõi vẫn dẻo dai, giúp ty đẩy chịu được lực đẩy dọc trục lớn mà không bị gãy mỏi.

4. Bảng so sánh đặc tính các mác thép phổ biến

Mác thép	Độ cứng tiêu chuẩn	Đặc tính nổi bật	Ứng dụng chính
S50C	18 - 22 HRC	Giá rẻ, dễ phay	Vỏ khuôn, tấm kẹp
P20	28 - 32 HRC	Ổn định, ít biến dạng	Vỏ khuôn cao cấp, khuôn lớn
SKD61	48 - 52 HRC	Chịu nhiệt, dẻo dai	Lòng khuôn, ty đẩy
S136	50 - 54 HRC	Chống rỉ, bóng gương	Khuôn y tế, điện tử
SUJ2	58 - 62 HRC	Chống mài mòn cực tốt	Trục dẫn, bạc dẫn

5. Lưu ý kỹ thuật khi xử lý nhiệt thép khuôn

Việc chọn thép tốt chỉ là điều kiện cần, điều kiện đủ là Quy trình nhiệt luyện. Kỹ sư cần lưu ý:

Nhiệt luyện chân không: Để tránh tình trạng thoát carbon bề mặt và hạn chế tối đa biến dạng kích thước.
Ram thép (Tempering): Cần ram ít nhất 2 lần sau khi tôi để triệt tiêu ứng suất dư, tránh nứt khuôn khi gia công EDM hoặc khi vận hành.

6. Aisun.vn - Cung cấp linh kiện từ nguồn thép tiêu chuẩn

Tại Aisun, chúng tôi cam kết mọi linh kiện (Trục, Bạc, Ty đẩy) đều được chế tạo từ các dòng thép nhập khẩu chính ngạch từ Nhật Bản, Hàn Quốc, Đài Loan. Với quy trình kiểm soát độ cứng khắt khe, linh kiện Aisun đảm bảo sự đồng bộ và tuổi thọ vượt trội cho bộ khuôn của bạn.

GIẢI ĐÁP FAQ VỀ THÉP KHUÔN MẪU

Câu hỏi	Trả lời chuyên môn
Nhựa PVC nên dùng thép nào?	Nhựa PVC giải phóng khí axit mạnh, bắt buộc phải dùng thép không gỉ như S136 hoặc 420 để tránh lòng khuôn bị ăn mòn và rỗ bề mặt.
Tại sao ty đẩy thường hay bị gãy đầu?	Do độ cứng lõi quá cao hoặc sử dụng thép giòn. Ty đẩy tại Aisun dùng SKD61 thấm Nitơ bề mặt, giữ lõi dẻo dai để chịu lực uốn và va đập.
Có nên dùng thép rẻ tiền cho linh kiện dẫn hướng?	Không. Hệ thống dẫn hướng là linh hồn của khuôn. Dùng thép kém chất lượng sẽ gây mòn nhanh, dẫn đến lệch khuôn và hỏng luôn phần lòng khuôn đắt tiền.
