Trong sản xuất công nghiệp, đặc biệt là lĩnh vực khuôn mẫu nhựa và đúc áp lực, Chốt đẩy/Ty đẩy (Ejector Pin) SKD61 là linh kiện khuôn mẫu cơ khí chính xác không thể thiếu. Dưới đây là bảng phân tích kỹ thuật tiêu chuẩn về định nghĩa, vai trò và ứng dụng của loại linh kiện này.
1. Định nghĩa kỹ thuật
Chốt đẩy/Ty đẩy SKD61 (tên tiếng Anh: Ejector Pin - ký hiệu thường gặp EPN, EPJ, EPH) là một thanh kim loại hình trụ tròn (hoặc hình dạng đặc biệt) có độ cứng cao và dung sai lắp ghép cực nhỏ.
Linh kiện này được lắp đặt trong hệ thống đẩy (Ejector System) của khuôn, có nhiệm vụ di chuyển tịnh tiến để tách sản phẩm ra khỏi lõi khuôn (Core) sau khi kết thúc quá trình làm nguội.
2. Vai trò của Chốt đẩy trong chu kỳ sản xuất
Vai trò của chốt đẩy quyết định trực tiếp đến chất lượng bề mặt sản phẩm và năng suất vận hành:
-
Tách sản phẩm (Demolding): Khi khuôn mở, hệ thống máy ép sẽ tác động vào tấm đẩy, khiến chốt đẩy nhô lên và thắng lực bám hút giữa nhựa và thép khuôn để đẩy sản phẩm ra ngoài.
-
Đảm bảo tính thẩm mỹ: Việc bố trí chốt đẩy hợp lý giúp lực tác động đồng đều, tránh tình trạng sản phẩm bị cong vênh, trắng nhựa hoặc nứt vỡ tại điểm tiếp xúc.
-
Định vị và hỗ trợ thoát khí: Trong một số thiết kế, khe hở cực nhỏ giữa thân chốt và lỗ khuôn còn hỗ trợ thoát khí (venting) trong quá trình điền đầy nhựa.
3. Đặc điểm cấu tạo và Thông số kỹ thuật
Để chịu được áp lực tái lặp hàng triệu lần (Cycle time), chốt đẩy phải đạt các tiêu chuẩn khắt khe:
Vật liệu chế tạo
-
Thép SUJ2 (High Carbon Bearing Steel): Độ cứng cao, chịu mài mòn tốt, thường dùng cho các loại khuôn phổ thông.
-
Thép SKD61 (Hot Work Die Steel): Khả năng chịu nhiệt tuyệt vời, thường được nito hóa bề mặt để tăng độ cứng (~65-70 HRC bề mặt) trong khi lõi vẫn dẻo dai để chống gãy.

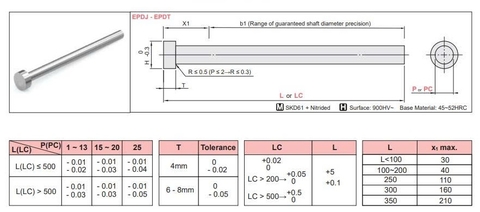

Thông số lắp ghép
-

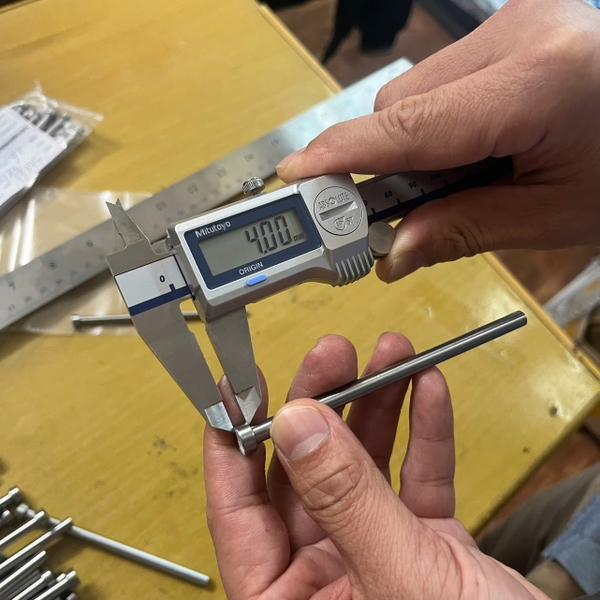

Dung sai đường kính: Thường đạt chuẩn g6, h6 hoặc -0.01mm đến -0.02mm để đảm bảo không bị tràn nhựa (ba-via) nhưng vẫn đủ trơn tru khi di chuyển.
-
Độ bóng bề mặt: Phải đạt độ bóng gương ($Ra < 0.4 \mu m$) để giảm ma sát và nhiệt lượng phát sinh khi vận hành tốc độ cao.
4. Ứng dụng thực tế trong công nghiệp
Chốt đẩy được phân loại theo hình dáng để phù hợp với từng kết cấu sản phẩm phức tạp:
-

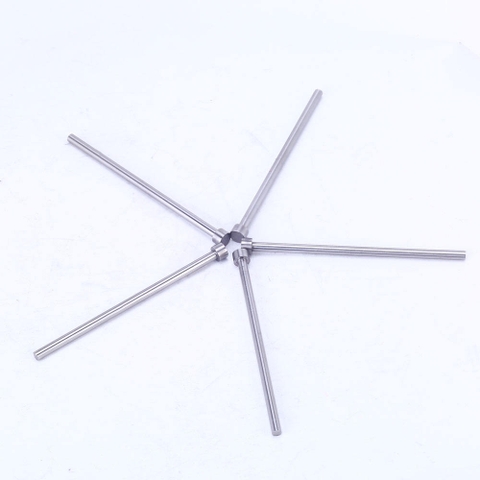

Chốt đẩy thẳng (Straight Ejector Pins): Loại phổ biến nhất, dùng cho các vị trí bề mặt phẳng hoặc thành đứng.
-
Chốt đẩy bậc (Stepped Ejector Pins): Có phần thân dày để tăng độ cứng và phần đầu nhỏ để tác động vào các vị trí hẹp trên sản phẩm.
-
Chốt đẩy dẹt (Ejector Blades): Chuyên dùng cho các vị trí gân (Rib) mỏng hoặc thành vách sâu nơi chốt tròn không thể bố trí.
-
Ống đẩy (Ejector Sleeves): Dùng để đẩy các chi tiết hình trụ tròn hoặc các vị trí có lõi (Core pin) ở giữa.
5. Lưu ý kỹ thuật khi thiết kế và vận hành
-
Bôi trơn: Cần sử dụng mỡ chịu nhiệt chuyên dụng để tránh hiện tượng dính chốt (galling) do ma sát khô.
-
Hệ thống hồi (Return Pins): Luôn phải có chốt hồi để đảm bảo tấm đẩy trở về vị trí ban đầu trước khi khuôn đóng lại, tránh làm hỏng mặt phân khuôn.
-
Làm mát: Ở các cụm chốt tập trung mật độ cao, nhiệt độ sẽ tích tụ lớn, cần chú ý giải nhiệt để tránh biến dạng nhiệt của chốt.
