Bu lông treo MSB trong nhóm linh kiện khuôn dập cần được hiểu là bu lông vai giữ chi tiết di động, thường gọi là bu lông giữ tấm tuốt. Tên “treo” ở đây không phải chứng nhận dùng để nâng cẩu cả bộ khuôn.
Tấm tuốt có thể chuyển động trong khoảng cho phép, còn đầu bu lông và các mặt tựa giữ tấm ở vị trí giới hạn. Muốn tìm nguyên nhân tấm nghiêng hoặc hành trình không đều, cần đọc đường truyền giữ tấm trước khi chỉ nhìn vào vật liệu bu lông.
Ba nhiệm vụ cần phân biệt trong cụm tấm tuốt
| Chi tiết hoặc cơ cấu | Nhiệm vụ | Không nên suy ra |
|---|---|---|
| Bu lông vai giữ tấm | Giữ chi tiết và giới hạn chuyển động theo cách lắp | Tự tạo lực ép hoặc dùng nâng cẩu |
| Lò xo hoặc cơ cấu tạo lực | Tạo lực theo thiết kế cụ thể | Một lực dùng chung cho mọi khuôn |
| Cặp chốt và bạc dẫn hướng | Kiểm soát đường chuyển động của tấm | Thay được bu lông giữ hành trình |
Trong một khuôn có thể dùng nhiều bu lông giữ cùng tấm. Theo hướng dẫn MISUMI, sai khác chiều dài thân vai hoặc vị trí mặt tựa có thể khiến một bu lông tiếp xúc trước các bu lông còn lại. Tấm khi đó có thể nghiêng, làm điều kiện chịu lực của cụm bất lợi.
Tấm nghiêng: kiểm tra mặt tựa trước khi đổi bu lông
Trước kiểm tra, dừng và cô lập máy theo quy trình an toàn của thiết bị. Không đưa tay vào vùng khuôn chỉ vì đã dừng một chu kỳ.
| Dấu hiệu | Điểm cần đối chiếu | Cách tránh kết luận vội |
|---|---|---|
| Một phía chạm giới hạn trước | Chiều dài thân vai, mặt tựa và vị trí lắp của từng bu lông | Không quy ngay cho lò xo hoặc độ cứng vật liệu |
| Tấm chuyển động nặng hoặc có vết cạ | Đường chuyển động, chốt–bạc, độ nghiêng và vật cản | Không tăng lực để ép cụm qua chỗ kẹt |
| Bu lông có dấu tựa lệch | Mặt tỳ của đầu giữ và bề mặt tựa thân vai | Đối chiếu bản vẽ trước khi mài sửa |
| Có dấu hỏng gần phần ren | Hướng lỗ ren và vị trí vai tựa | Không coi bu lông chỉ cần siết chặt hơn |
MISUMI lưu ý rằng chiều sâu bậc tựa không đều có thể tạo tác động tương tự sai khác chiều dài vai. Với kiểu ren ngoài, mép vát lỗ ren quá lớn hoặc lỗ ren nghiêng cũng cần được xem xét. Đây là các tình huống thiết kế và lắp ráp, không phải chỉ tiêu số áp dụng chung.
Thông tin cần có trước khi chọn chi tiết thay thế

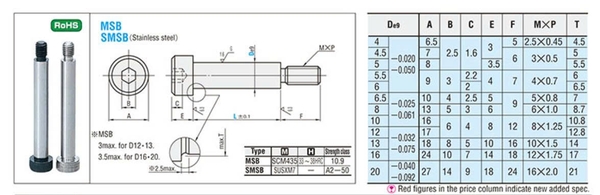

- Bản vẽ thể hiện vị trí ren cố định, vùng thân vai và mặt tựa đầu giữ.
- Kích thước ren, đường kính thân, chiều dài vai và khoảng chuyển động cần giữ.
- Kiểu đầu, không gian lắp và cách tiếp cận dụng cụ.
- Vị trí các bu lông cùng giữ một tấm, cùng tình trạng chốt–bạc dẫn hướng.
- Vật liệu và yêu cầu xử lý bề mặt của đúng chi tiết, nếu thiết kế quy định.
Mã series giống nhau không đủ chứng minh khả năng lắp thay. Không dùng một bảng độ cứng, đường kính hoặc chiều dài để đại diện cho mọi hàng mang tên MSB.
Đọc tiếp theo cụm làm việc
Để hiểu chức năng của cả bộ khuôn, xem tổng quan linh kiện khuôn dập. Phần kiểm soát đường chuyển động của tấm được giải thích riêng ở chốt SGOH dẫn hướng tấm tuốt. Khi đối chiếu hàng, tham khảo nhóm bu lông MSB và gửi bản vẽ vị trí lắp; danh mục không thay bản vẽ thiết kế.
Tài liệu kỹ thuật
MISUMI: Press Dies Tutorial #052 — Method of Using Stripper Bolt, các hình và phần giải thích chiều dài vai, mặt tựa; danh mục linh kiện khuôn dập có nhóm Stripper Bolts/MSB. Các tài liệu này xác nhận chức năng của nhóm linh kiện, không chứng nhận hàng cung cấp tại AISUN.
