Tra cứu linh kiện khuôn bắt đầu từ chức năng của chi tiết, không bắt đầu từ một mã gần giống. Khi kỹ thuật và mua hàng dùng chung một bộ thông tin — vị trí làm việc, bản vẽ, dòng sản phẩm và điều kiện lắp — việc đối chiếu sẽ rõ ràng hơn. Một kết quả tìm kiếm hoặc một mẫu cũ chưa đủ để xác nhận hàng thay.
Từ chi tiết trong khuôn đến hồ sơ có thể đặt hàng
- Nhận nhiệm vụ: chi tiết dẫn hướng, đẩy sản phẩm hay tạo lực hồi?
- Nhận đúng dòng: xác định nhà sản xuất, mã đầy đủ và biến thể.
- Đọc đủ bản vẽ: đối chiếu kích thước, vùng lắp và yêu cầu ghi trên tài liệu.
- Kiểm tra cả cụm: chi tiết mới có làm việc cùng chi tiết cũ theo hồ sơ thiết kế không?
- Xác nhận phần còn thiếu: chưa rõ dữ liệu thì chưa kết luận lắp thay.
Nhận đúng chức năng trước khi đọc mã
| Nhóm cần nhận diện | Câu hỏi tại vị trí lắp | Dữ liệu cần tìm tiếp |
|---|---|---|
| Chốt và bạc dẫn hướng | Đây là dẫn hướng hai nửa khuôn, cụm đẩy hay một cơ cấu khác? | Bản vẽ cụm, cặp trục–bạc, chiều dài làm việc và kiểu cố định. |
| Chốt đẩy | Đầu chốt tác dụng lên sản phẩm ở đâu, có hình dạng gì? | Hình đầu, thân, vai và chiều dài các vùng theo đúng dòng hàng. |
| Lò xo khuôn | Lò xo tạo lực ở giai đoạn nào của chuyển động? | Lượng nén ban đầu, lượng nén trong hành trình và bảng lực/giới hạn của đúng mã. |
Các câu hỏi trên là cách tổ chức việc kiểm tra, không phải hướng dẫn tự đổi kết cấu khuôn. Chốt dẫn hướng, chốt hồi và chốt đẩy có nhiệm vụ khác nhau; vẻ ngoài gần giống không chứng minh chúng thay được cho nhau.
Đọc tài liệu theo từng loại thông tin
| Thông tin | Cách đọc | Sai lầm cần tránh |
|---|---|---|
| Mã và biến thể | Đọc tên hãng, dòng sản phẩm, hậu tố và tùy chọn gia công trên đúng tài liệu. | Tự ghép mã theo một công thức chung cho mọi hãng hoặc mọi nhóm linh kiện. |
| Kích thước | Xem ký hiệu gắn với vùng nào trên hình; phân biệt kích thước danh nghĩa và số đo của mẫu đã dùng. | Chỉ ghi đường kính và chiều dài tổng rồi bỏ qua vai, đầu hoặc đoạn lắp. |
| Dung sai và cặp lắp | Đọc dung sai của cả hai bề mặt ghép cùng yêu cầu bản vẽ. | Kết luận lắp được chỉ vì hai chi tiết có cùng kích thước danh nghĩa. |
| Vật liệu và xử lý | Tách tên vật liệu nền, xử lý bề mặt và yêu cầu chứng từ. | Dùng tên SKD61 để gọi chung mọi chốt đẩy hoặc coi thấm nitơ là tên một loại thép. |
| Điều kiện sử dụng | Đọc phần chú thích, giới hạn và điều kiện đi kèm thông số. | Bỏ điều kiện thử nghiệm rồi áp một giá trị cho mọi khuôn. |
Ba ví dụ cho thấy vì sao phải đọc đúng tài liệu

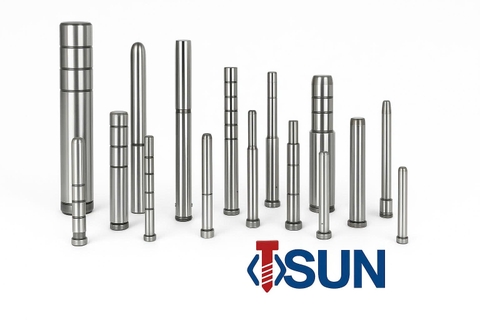

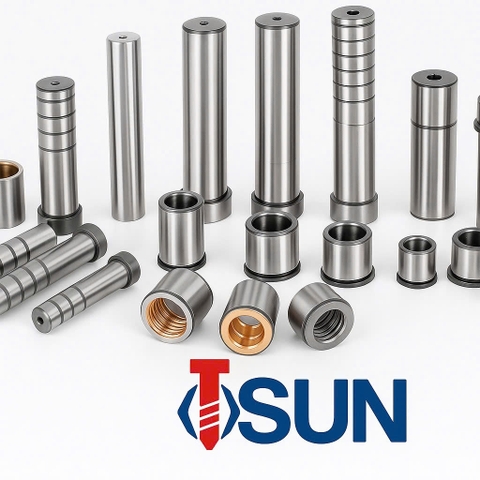

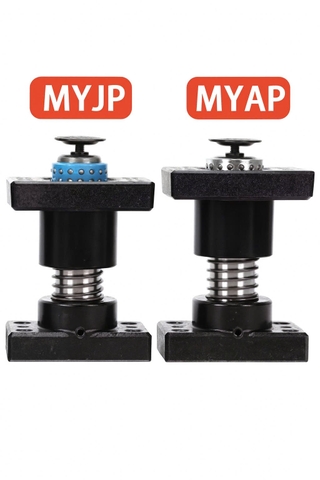

Dẫn hướng: kiểm tra một cặp, không chỉ một đường kính
Bảng lựa chọn bộ dẫn hướng của MISUMI phân biệt loại chốt, bạc và tổ hợp tương ứng. Hãng còn lưu ý chiều dài chốt, lượng trượt và nhiệt độ khuôn khi phối hợp một số nhóm dẫn hướng chính xác. Vì vậy, tên “bạc dẫn hướng” hoặc một đường kính không đủ để xác nhận cả cụm. Đây là ví dụ của tài liệu hãng, không phải xác nhận tương thích cho mọi mã AISUN đang cung cấp.

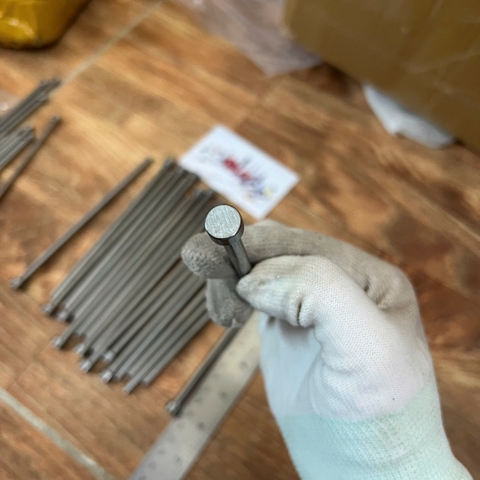

Chốt đẩy: hình dạng, vật liệu và xử lý là những thông tin khác nhau
Bảng chốt thẳng MISUMI có các nhóm vật liệu và xử lý khác nhau. Không thể suy ra mọi chốt đều có cùng vật liệu, độ cứng hoặc khả năng làm việc chỉ từ tên chốt đẩy. Khi chốt cũ đã mòn, số đo thực tế cũng không tự xác định được dung sai thiết kế ban đầu.

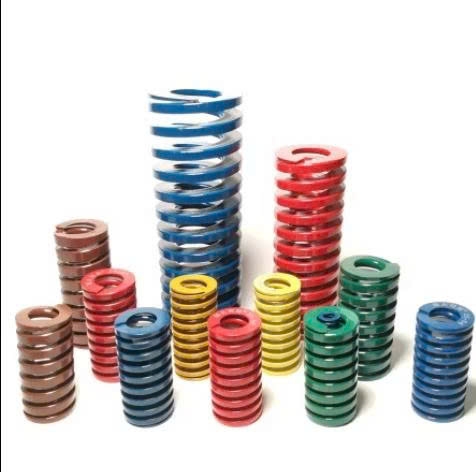

Lò xo: phải biết lực tại lượng nén cần dùng
Tài liệu lò xo MISUMI trình bày mối liên hệ giữa lực, hằng số lò xo và lượng nén, cùng giới hạn sử dụng theo từng loại. Cần xét trạng thái lắp và trạng thái làm việc của cơ cấu theo bản vẽ; không chọn chỉ từ màu hoặc chiều dài tự do. Bài này không đưa ra tỷ lệ nén, tuổi thọ hay lực chung vì các giá trị đó phải lấy từ đúng dòng sản phẩm và điều kiện hãng nêu.
Khi nào cần tra thêm trước khi đặt hàng?
Nếu chưa nhận đúng nhóm linh kiện hoặc cần tìm hướng đọc dữ liệu, có thể bắt đầu từ trung tâm tra cứu kỹ thuật linh kiện khuôn. Đây là nguồn định hướng bổ sung; kết luận kỹ thuật vẫn phải đối chiếu bản vẽ khuôn và tài liệu gốc của nhà sản xuất.
Với cơ cấu dùng lò xo, phần đối chiếu cấp tải và hành trình lò xo giúp xác định những thông tin cần tìm tiếp. Không lấy màu nhận biết hay một tỷ lệ nén tham khảo làm cam kết tuổi thọ cho lò xo chưa rõ nguồn gốc.
Với chi tiết đẩy sản phẩm, phần nhận dạng kiểu chốt và thông số cần tra hữu ích khi mới có ảnh hoặc mẫu. Trước khi chọn hàng, vẫn phải xác nhận hình đầu, các vùng kích thước và yêu cầu của bộ khuôn; tên mã gần nhau chưa chứng minh thay thế tương đương.
Phiếu thông tin chung giữa kỹ thuật và mua hàng
| Mục cần ghi | Nếu chưa có |
|---|---|
| Tên chi tiết và nhiệm vụ trong cụm | Gửi ảnh vị trí lắp và mô tả chuyển động để nhận diện trước. |
| Bản vẽ và lần sửa đổi đang áp dụng | Xác nhận hồ sơ hiện hành với bộ phận kỹ thuật; không tự lấy mẫu mòn làm bản vẽ. |
| Hãng, dòng và mã đầy đủ nếu xác định được | Ghi rõ mã chưa xác minh; không tự tạo mã đặt hàng. |
| Kích thước, dung sai, vật liệu và xử lý yêu cầu | Liệt kê từng điểm cần nhà cung cấp hoặc người phụ trách thiết kế xác nhận. |
| Chi tiết ghép cùng và tình trạng hỏng cũ | Ghi dấu kẹt, mòn hoặc rò; thay một chi tiết không đồng nghĩa đã xử lý nguyên nhân. |
| Tài liệu dùng để kết luận | Lưu tên tài liệu, trang hoặc mục, mã hàng và điều kiện áp dụng. |
Chỉ xác nhận đặt hàng sau khi phần còn thiếu đã được người có trách nhiệm làm rõ. Đối với thay đổi vật liệu, dung sai, chiều dài làm việc hoặc cách cố định, cần đánh giá kỹ thuật theo bộ khuôn; bài hướng dẫn tra cứu không thay thế việc đó.
Tài liệu kỹ thuật
- MISUMI — Guide for Leader Components — bảng lựa chọn trực tuyến; không công bố ấn bản trong trang đã đọc.
- MISUMI — Coil Springs — bảng lựa chọn trực tuyến; không công bố ấn bản trong trang đã đọc.
- MISUMI — Straight Ejector Pins — bảng lựa chọn trực tuyến; không công bố ấn bản trong trang đã đọc.
Các ví dụ được giới hạn ở nội dung tài liệu hãng; sơ đồ và phiếu kiểm tra là cách tổ chức thông tin của SUN VIỆT, không phải tiêu chuẩn chế tạo.
