Bạc dẫn hướng SGBA20

Bạc dẫn hướng SGBA20 - Phụ tùng khuôn dập, khuôn mẫu chính xác.

Trong các hệ thống khuôn dập liên hoàn, khuôn ép nhựa hay các cơ cấu máy tự động hóa, hệ thống dẫn hướng đóng vai trò cốt lõi đảm bảo sự chính xác của chu kỳ đóng mở. Bên cạnh trục dẫn hướng, bạc dẫn hướng không vai SGBA20 (Straight Guide Bushes) là linh kiện không thể thiếu giúp định vị, giảm ma sát và bảo vệ trục trượt khỏi bị mài mòn.

Cùng tìm hiểu chi tiết về cấu tạo, thông số kỹ thuật và những lý do vì sao dòng bạc lót SGBA20 này lại được các kỹ sư cơ khí tin dùng.

1. Khái niệm

Bạc dẫn hướng không vai SGBA20 là loại bạc lót thẳng (dạng ống ,không có phần gờ hay vành vai ở đầu) có phi bằng 16mm, được sản xuất theo tiêu chuẩn linh kiện khuôn mẫu quốc tế (như tiêu chuẩn MISUMI).

Sản phẩm này được thiết kế để ép chặt vào tấm khuôn (gá khuôn) bằng phương pháp lắp găng (lắp ép), giúp dẫn hướng cho trục hoặc chốt chuyển động tịnh tiến một cách mượt mà, hạn chế tối đa sự rung lắc hay lệch tâm.

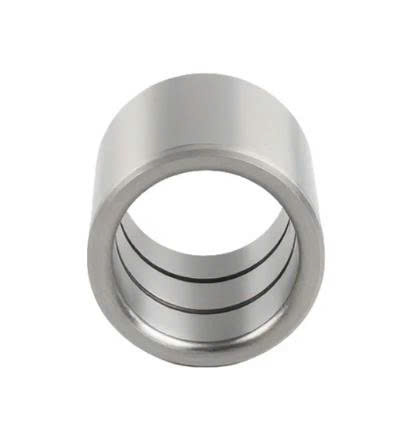

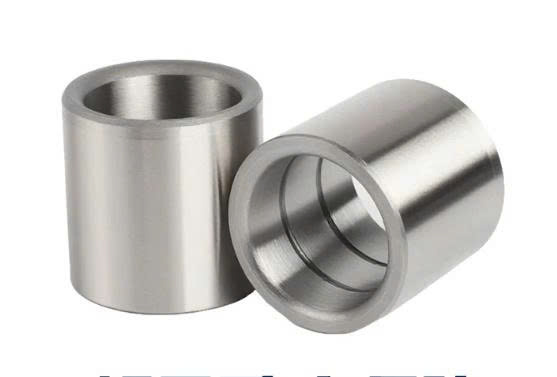

Bạc dẫn hướng SGBA

2. Đặc điểm kỹ thuật

Bạc dẫn hướng không vai SGBA20 :

Đường kính trong d: 20mm

Đường kính ngoài D: 25mm

Chiều dài L: 20,25,30 mm

Vật liệu: Thép SUJ2

Độ cứng 58HRC

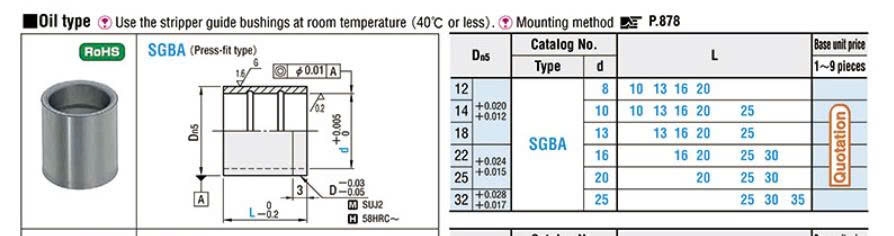

Bảng thông số bạc dẫn hướng SGBA

3. Ứng dụng thực tế

Bạc dẫn hướng thẳng không vai SGBA20 được ứng dụng rộng rãi trong:

• Khuôn dập tấm & Dập liên hoàn: Phối hợp cùng trục dẫn hướng (Guide Pin) để định vị chính xác giữa cối trên và cối dưới khi dập các chi tiết kim loại.

• Khuôn ép nhựa: Dẫn hướng cho hệ thống tấm đẩy, chốt đẩy sản phẩm hoặc gá các tấm khuôn trung gian.

• Đồ gá (Jig) và Máy tự động hóa: Làm ống lót trượt, bạc lót định vị cho các cơ cấu chuyển động tịnh tiến, máy đóng gói, cánh tay robot.

4. Tại sao đặt hàng tại sun Việt?

Hiện nay trên thị trường có rất nhiều dòng bạc dẫn hướng giá rẻ nhưng không đảm bảo tiêu chuẩn chất lượng.

Sun Việt tự hào là đơn vị phân phối dòng sản phẩm bạc dẫn hướng SGBA20 chính hãng với:

Cam kết chất lượng phôi đồng đạt chuẩn kỹ thuật.

Đầy đủ kích thước tiêu chuẩn, hỗ trợ gia công theo bản vẽ.

Giá thành cạnh tranh nhất thị trường, chiết khấu cao cho đơn hàng số lượng lớn.
