CHỐT ĐẨY BẬC – EJECTOR STEP PIN | LINH KIỆN KHUÔN ÉP NHỰA CHÍNH XÁC | SUN VIỆT

⭐ 1. Chốt đẩy bậc là gì?

Chốt đẩy bậc (Step Ejector Pin) là loại chốt đẩy có cấu tạo 2 đường kính khác nhau, tạo thành một bậc (step) trên thân chốt.
Đây là chi tiết quan trọng trong khuôn ép nhựa, dùng để:

• Đẩy sản phẩm ra khỏi lòng khuôn

• Đảm bảo đẩy đúng vị trí mà không làm hằn dấu hoặc làm xước bề mặt sản phẩm

• Thay thế cho chốt trơn khi cần đẩy sâu vào lòng khuôn nhưng vẫn giữ độ bền cao

Chốt đẩy bậc thường được ưu tiên trong các sản phẩm có bề mặt mỏng, chi tiết phức tạp hoặc cần độ thẩm mỹ cao.

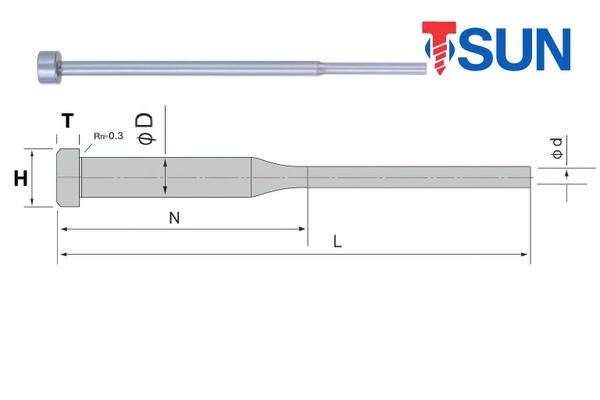

⭐ 2. Cấu tạo của chốt đẩy bậc

Chốt đẩy bậc gồm 3 phần chính:

✔ Đầu chốt

Tiếp xúc với tấm đẩy, chịu lực ép từ hệ thống ejector.

✔ Thân chính (đường kính lớn)

Giúp chốt cứng vững, chống cong khi làm việc.

✔ Đầu bậc (đường kính nhỏ)

Chạy trong lòng khuôn, đi sâu vào chi tiết cần đẩy mà không ảnh hưởng vùng khác của sản phẩm.

➡ Thiết kế này giúp tăng độ chính xác và giảm biến dạng sản phẩm.

⭐ 3. Vật liệu & độ cứng tiêu chuẩn

Chốt đẩy bậc SUN VIỆT thường dùng các vật liệu:

Độ cứng sau nhiệt luyện: 45–55 HRC hoặc 58–60 HRC tùy dòng sản phẩm.

⭐ 4. Ưu điểm của chốt đẩy bậc

• Đẩy sản phẩm đúng vị trí – không gây biến dạng

• Giảm nguy cơ gãy chốt nhờ thân lớn chịu lực tốt

• Hạn chế hằn dấu trên bề mặt nhựa

• Chịu mài mòn cao, bền gấp nhiều lần chốt thường

• Phù hợp chi tiết thành mỏng – gân nhỏ – sản phẩm phức tạp

• Lắp đặt nhanh, thay thế dễ dàng, chuẩn theo tiêu chuẩn khuôn

⭐ 5. Khi nào nên dùng chốt đẩy bậc?

Dùng trong các trường hợp:

• Sản phẩm có độ sâu lớn nhưng thành mỏng

• Cần đẩy ra tại điểm chi tiết nhỏ

• Không thể dùng chốt trơn vì sẽ gây hằn dấu

• Chốt thường bị gãy, cong do lực tập trung

• Khuôn yêu cầu độ chính xác cao

Ví dụ sản phẩm dùng chốt đẩy bậc nhiều:
→ Vỏ điện tử, nắp hộp, khay mỏng, linh kiện nhựa kỹ thuật.

⭐ 6. Quy cách chốt đẩy bậc SUN VIỆT

• Đường kính thân: 2–20 mm

• Đường kính đầu bậc: 0.8–10 mm

• Chiều dài: 40–300 mm

• Sai số mài chính xác ±0.005 mm

• Gia công theo bản vẽ riêng nếu khách yêu cầu

⭐ 7. Lợi ích khi chọn chốt đẩy bậc SUN VIỆT

✔ Chất liệu chuẩn – độ cứng đồng đều
✔ Không cong – không sứt đầu
✔ Mài chính xác – độ nhám thấp
✔ Giao hàng nhanh
✔ Nhận gia công theo bản vẽ
✔ Giá tốt cho xưởng khuôn & nhà máy
