Long Đen Gá Khuôn M12–M36 – Vòng Đệm Dày Dùng Cho Bộ Gá Khuôn

Long đen gá khuôn M12–M36 là phụ kiện được sử dụng tại vị trí siết của hệ thống gá khuôn, thường kết hợp với bu lông kẹp khuôn 2 đầu ren, đai ốc kẹp khuôn và kẹp khuôn. Long đen tạo bề mặt tỳ giữa đai ốc và chi tiết được siết, đồng thời hỗ trợ phân bố lực tại vị trí liên kết.


Đối với dòng long đen dày, Aisun tham khảo hệ kích thước DIN 7349 cho các size M12 đến M30. Các thông số chính gồm đường kính lỗ d1, đường kính ngoài d2 và chiều dày s. Riêng M36 cần xác nhận theo quy cách hàng thực tế trước khi đặt.

Thông Số Long Đen Gá Khuôn

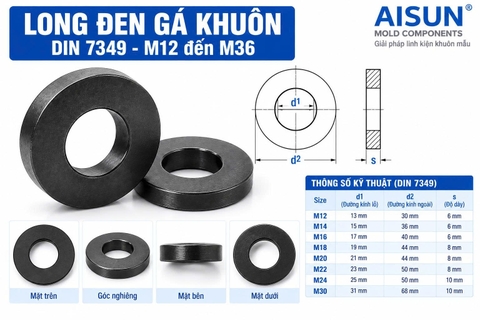

Bảng Kích Thước Long Đen Gá Khuôn M12–M36

Bảng dưới đây sử dụng kích thước long đen dày theo DIN 7349 cho các size M12 đến M30. Kích thước được tính bằng mm.

Lưu ý: M12–M30 là kích thước tham khảo theo DIN 7349. M36 không nằm trong bảng kích thước DIN 7349 tiêu chuẩn nêu trên, do đó cần xác nhận bản vẽ hoặc kích thước hàng thực tế trước khi đặt.

Ý Nghĩa Các Kích Thước d1, d2 Và s

• d1: đường kính lỗ bên trong của long đen.
• d2: đường kính ngoài của long đen.
• s: chiều dày của long đen.

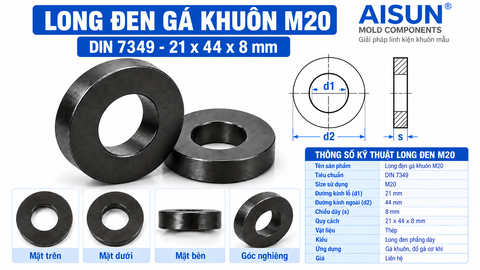

Ví dụ, long đen dùng cho bu lông M20 theo bảng tham khảo có d1 = 21 mm, d2 = 44 mm và s = 8 mm. Lỗ d1 lớn hơn đường kính danh nghĩa của bu lông để bu lông có thể đi qua.

Các Size Long Đen Gá Khuôn

Aisun xây dựng dòng sản phẩm theo cùng hệ size với các phụ kiện gá khuôn:

• Long đen gá khuôn M12

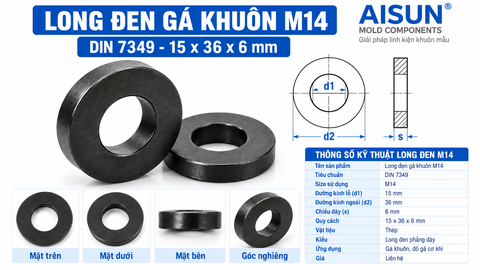

• Long đen gá khuôn M14
• Long đen gá khuôn M16
• Long đen gá khuôn M18
• Long đen gá khuôn M20

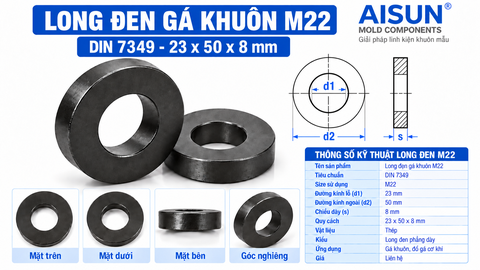

• Long đen gá khuôn M22
• Long đen gá khuôn M24
• Long đen gá khuôn M30
• Long đen gá khuôn M36

Long Đen Gá Khuôn Có Tác Dụng Gì?

Trong bộ gá khuôn, long đen được bố trí tại vị trí siết phù hợp để tạo bề mặt tỳ cho đai ốc và hỗ trợ truyền lực siết lên chi tiết bên dưới.

So với loại vòng đệm mỏng thông thường, dòng long đen dày có tiết diện lớn hơn, phù hợp với các vị trí liên kết cần một vòng đệm có kết cấu chắc chắn hơn. Việc lựa chọn loại và kích thước cụ thể cần dựa trên bộ gá thực tế.

Long Đen Gá Khuôn Kết Hợp Với Bu Lông 2 Đầu Ren

Long đen có thể sử dụng cùng bu lông kẹp khuôn 2 đầu ren M12–M36 .

Khi chọn long đen, cần lựa chọn đường kính lỗ d1 phù hợp với size bu lông. Ví dụ:

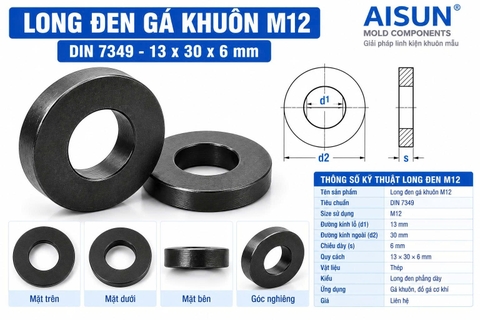

• Bu lông M12 → long đen M12, d1 tham khảo 13 mm.
• Bu lông M16 → long đen M16, d1 tham khảo 17 mm.
• Bu lông M20 → long đen M20, d1 tham khảo 21 mm.
• Bu lông M24 → long đen M24, d1 tham khảo 25 mm.

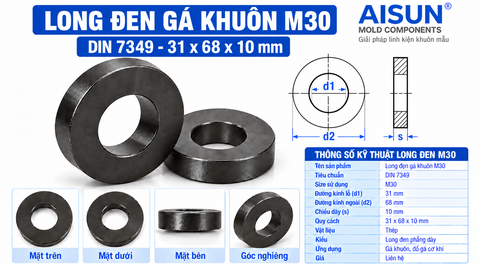

• Bu lông M30 → long đen M30, d1 tham khảo 31 mm.

Kết Hợp Với Đai Ốc Kẹp Khuôn

Long đen là sản phẩm liên quan trực tiếp đến đai ốc kẹp khuôn M12–M36 .

Khi sử dụng trong cùng một bộ gá, nên lựa chọn đồng bộ bu lông + đai ốc + long đen theo size phù hợp.

Ví dụ một cụm M20 có thể gồm: bu lông kẹp khuôn M20 + đai ốc kẹp khuôn M20 + long đen M20, sau đó lựa chọn kẹp khuôn và khối kê theo kết cấu thực tế.

Kết Hợp Long Đen Với Kẹp Khuôn

Tùy phương án gá, bộ phụ kiện có thể sử dụng cùng kẹp khuôn cong hoặc kẹp khuôn thẳng .

Việc lựa chọn cần dựa trên size bu lông, kích thước kẹp, chiều cao khuôn, vị trí gá và kết cấu bàn máy.

Một Bộ Gá Khuôn Có Thể Gồm Những Chi Tiết Nào?

Tùy phương án gá thực tế, một cụm gá có thể sử dụng:

• Bu lông kẹp khuôn 2 đầu ren.
• Đai ốc kẹp khuôn.
• Long đen gá khuôn.
• Kẹp khuôn cong hoặc kẹp khuôn thẳng.
• Khối kê kẹp khuôn.
• Các phụ kiện gá khác tùy theo bàn máy.

Cách Chọn Long Đen Gá Khuôn

Khi lựa chọn long đen, nên kiểm tra:

• Size bu lông: M12, M14, M16, M18, M20, M22, M24, M30 hoặc M36.
• d1: lỗ trong phải phù hợp với bu lông.
• d2: đường kính ngoài phải phù hợp với bề mặt tỳ.
• s: lựa chọn độ dày phù hợp với cấu hình gá.
• Vật liệu: xác nhận loại thép theo hàng thực tế.
• Không gian lắp: kiểm tra khoảng trống quanh vị trí siết.

Ứng Dụng Của Long Đen Gá Khuôn

• Hệ thống gá khuôn ép nhựa.
• Gá khuôn dập.
• Bộ gá trên bàn máy.
• Đồ gá cơ khí.
• Kết hợp với bu lông kẹp khuôn hai đầu ren.
• Kết hợp với đai ốc và kẹp khuôn.

Phụ Kiện Gá Khuôn Liên Quan

• Bu lông kẹp khuôn 2 đầu ren M12–M36
• Đai ốc kẹp khuôn M12–M36
• Kẹp khuôn cong
• Kẹp khuôn thẳng
• Bu lông chữ T
• Đai ốc chữ T

Câu Hỏi Thường Gặp Về Long Đen Gá Khuôn

Long đen gá khuôn dùng để làm gì?

Long đen được bố trí tại vị trí siết phù hợp nhằm tạo bề mặt tỳ giữa đai ốc và chi tiết bên dưới, đồng thời hỗ trợ phân bố lực tại khu vực liên kết.

Long đen M20 có kích thước bao nhiêu?

Theo kích thước tham khảo DIN 7349, long đen M20 có d1 = 21 mm, d2 = 44 mm và s = 8 mm.

Long đen M24 dày bao nhiêu?

Quy cách tham khảo DIN 7349 của M24 có độ dày s = 10 mm, lỗ trong 25 mm và đường kính ngoài 50 mm.

Long đen gá khuôn có phải thép S45C không?

Không nên mặc định mọi long đen gá khuôn đều là S45C. Vật liệu cần xác nhận theo từng dòng và lô hàng. Đối với danh mục này, Aisun mô tả vật liệu ở mức thép cho đến khi có thông số vật liệu cụ thể từ nhà sản xuất.

DIN 7349 có size M36 không?

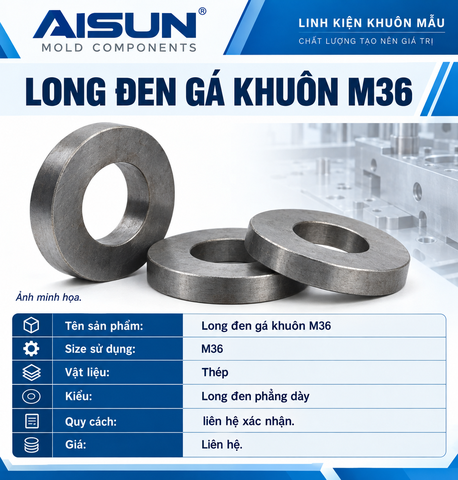

Bảng kích thước DIN 7349 tham khảo sử dụng trong danh mục này có các size đến M30 và không có M36. Vì vậy long đen M36 cần xác nhận kích thước theo sản phẩm thực tế.

Nên chọn long đen theo đai ốc hay bu lông?

Nên xác định size bu lông trước, sau đó lựa chọn đường kính lỗ d1 của long đen phù hợp và kiểm tra đường kính ngoài, độ dày cũng như bề mặt tỳ của bộ gá.

Khi hỏi giá cần cung cấp thông tin gì?

Khách hàng nên cung cấp size + số lượng. Nếu có yêu cầu riêng về kích thước hoặc vật liệu, nên gửi thêm bản vẽ hoặc thông số kỹ thuật.

Mua Long Đen Gá Khuôn M12–M36 Tại Aisun

Aisun cung cấp các nhóm phụ kiện phục vụ hệ thống gá khuôn, bao gồm long đen gá khuôn, bu lông kẹp khuôn 2 đầu ren, đai ốc kẹp khuôn, kẹp khuôn cong và kẹp khuôn thẳng.

Khách hàng có thể gửi size bu lông và cấu hình bộ gá đang sử dụng để lựa chọn long đen và các phụ kiện liên quan.
