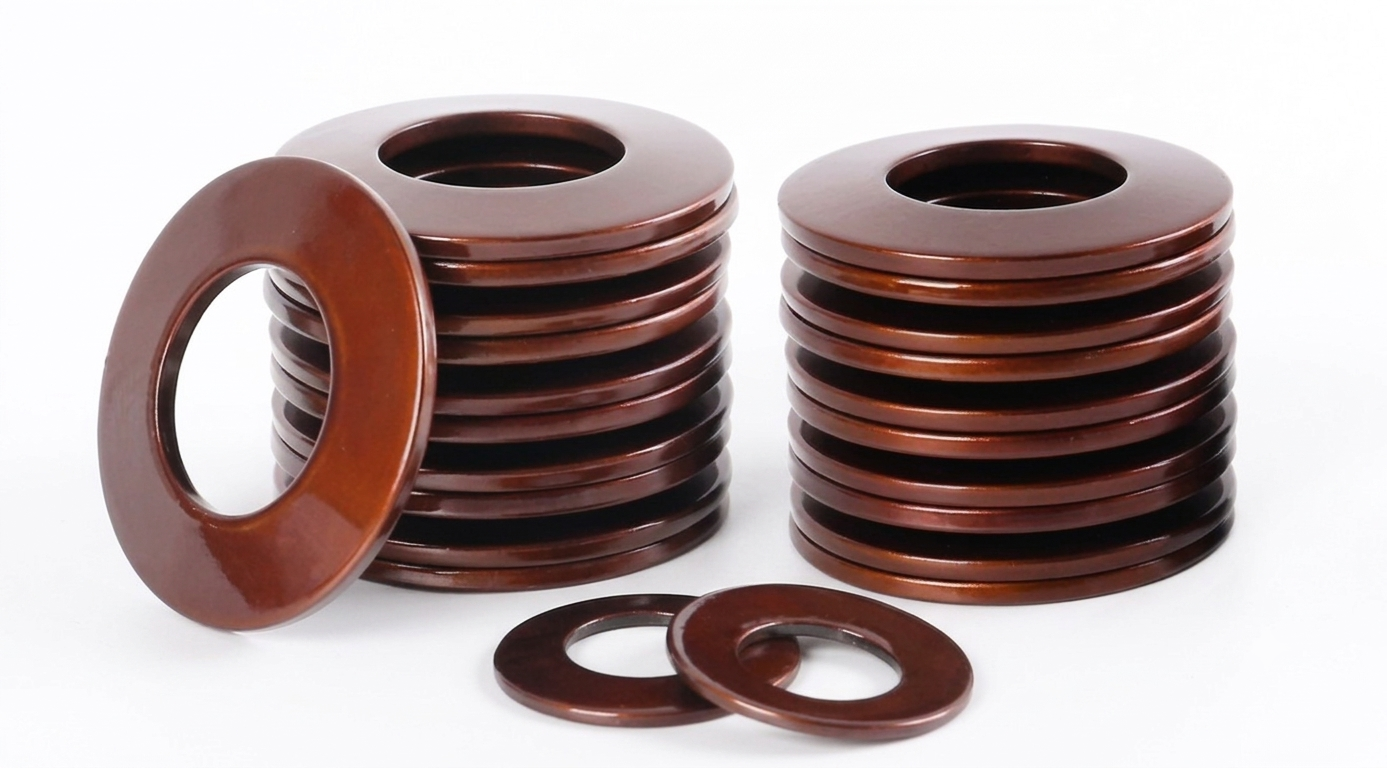

Lò xo đĩa, còn gọi là vòng đệm Belleville hoặc vòng đệm côn, là phần tử đàn hồi dạng vành khuyên có tiết diện côn. Khi chịu lực nén dọc trục, đĩa biến dạng đàn hồi để tạo lực phản hồi. Kết cấu này phù hợp với các cụm máy cần lực nén lớn nhưng chiều cao lắp đặt hạn chế.
Tại Aisun, khách hàng có thể gửi kích thước, bản vẽ hoặc mẫu để xác nhận quy cách lò xo đĩa phù hợp. Vật liệu, tải làm việc, hành trình và tình trạng hàng được đối chiếu theo từng mã trước khi báo giá.
Lò xo đĩa được bố trí trong một số liên kết bu lông để hỗ trợ duy trì tiền tải khi có lún bề mặt tiếp xúc hoặc biến đổi chiều dài do nhiệt. Khả năng bù biến dạng phụ thuộc vào đường đặc tính lực – hành trình và cách lắp. Không mặc định thay thế lò xo đĩa thông thường cho một giải pháp khóa chống tự tháo lỏng đã được kiểm chứng.
Ở các mối nối thanh cái phù hợp, phần tử đàn hồi giúp duy trì áp lực tiếp xúc khi cụm liên kết chịu biến đổi nhiệt. Cần chọn đúng tải ép, vật liệu, xử lý bề mặt và yêu cầu của thiết bị điện; hiệu quả tiếp xúc còn phụ thuộc vào toàn bộ kết cấu mối nối.
Lò xo đĩa có thể tạo lực ép hoặc lực hồi trong cơ cấu truyền động, cụm kẹp và các cơ cấu cơ khí có không gian hẹp. Trong ly hợp ô tô, lò xo màng thường là một kết cấu chuyên dụng thuộc dạng đĩa côn; không suy ra rằng mọi vòng đệm Belleville đều dùng thay thế được.
Cụm lò xo đĩa có thể tạo lực đối kháng hoặc lực hồi trong van và cơ cấu chấp hành được thiết kế tương ứng. Tải mở, áp suất làm việc và đặc tính điều khiển phải được xác nhận theo thiết kế của thiết bị.
Trong cụm ổ được thiết kế phù hợp, lò xo đĩa dùng để tạo tải trước dọc trục và hỗ trợ kiểm soát độ rơ. Cần lựa chọn tải theo yêu cầu của nhà sản xuất ổ; tiền tải quá lớn có thể làm tăng nhiệt và giảm tuổi thọ.
| Cách xếp | Bố trí | Tác dụng chính |
|---|---|---|
| Song song | Các đĩa lồng cùng chiều | Tăng lực tại cùng mức biến dạng của một đĩa. |
| Nối tiếp | Các đĩa hoặc nhóm đĩa đặt ngược chiều kế tiếp nhau | Tăng tổng hành trình tại cùng mức lực. |
| Kết hợp | Các nhóm đĩa song song xếp nối tiếp | Điều chỉnh đồng thời lực và hành trình của cả cụm. |
Quan hệ trên áp dụng khi dùng các đĩa tương ứng và xét điều kiện lý tưởng; ma sát, dẫn hướng và dung sai ảnh hưởng đến kết quả thực tế. Cụm xếp chồng cần có dẫn hướng và bề mặt tỳ phù hợp. Không chọn số lượng đĩa chỉ theo hình ảnh hoặc chiều cao tổng.
Tham khảo Lò xo & Phụ kiện khuôn để lựa chọn các nhóm lò xo khuôn và phụ kiện gá kẹp liên quan. Lò xo đĩa là phần tử đàn hồi; cần phân biệt với long đen phẳng dùng để phân bố lực tỳ.
Vui lòng gửi ảnh mẫu hoặc bản vẽ, D × d × t, chiều cao tự do, lực – hành trình yêu cầu và số lượng. Aisun sẽ đối chiếu quy cách, vật liệu, khả năng cung ứng và báo giá theo yêu cầu cụ thể.
