Chốt đẩy dẹp Khuôn Ép Nhựa

CHỐT ĐẨY DẸP – FLAT EJECTOR PIN | LINH KIỆN KHUÔN ÉP NHỰA CHÍNH XÁC | SUN VIỆT

⭐ 1. Chốt đẩy dẹp là gì?

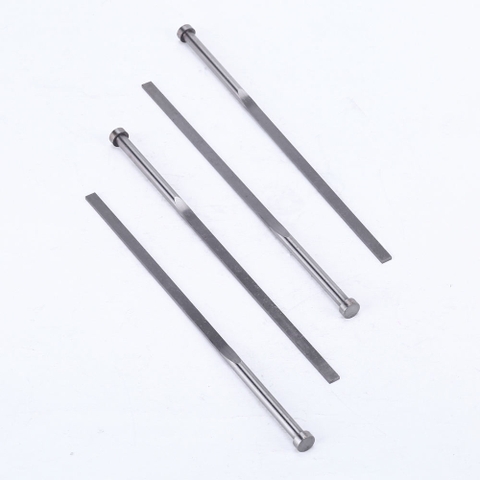

Chốt đẩy dẹp (Flat Ejector Pin / Blade Ejector Pin) hay pin đẩy dẹp là chốt đẩy cấu tạo thép SKD61 có đầu dẹp dạng lưỡi thay vì dạng tròn như chốt đẩy thông thường.
Được sử dụng trong các bộ khuôn có:

• Thành mỏng

• Chi tiết nhỏ

• Góc cạnh hẹp

• Khe rãnh dài hoặc nông

• Vị trí khó mà chốt tròn không thể đẩy được

➡ Chốt đẩy dẹp kết hợp với các bộ phận khuôn mẫu khác như trục dẫn hướng, bạc dẫn hướng, chốt hồi, lò xo khuôn giúp đẩy sản phẩm ra khỏi lòng khuôn đúng vị trí – không làm biến dạng – không để lại dấu hằn.

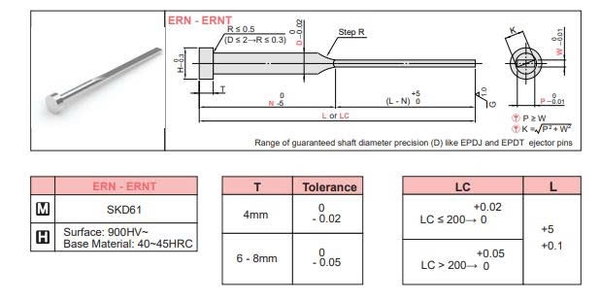

⭐ 2. Cấu tạo của chốt đẩy dẹp

Một chốt đẩy dẹp tiêu chuẩn gồm:

✔ Phần lưỡi đẩy (Blade)

• Mỏng, phẳng, sắc nét

• Tiếp xúc trực tiếp với sản phẩm

• Chịu ma sát lớn → cần độ cứng cao

✔ Phần thân tròn

• Lắp vào tấm đẩy (Ejector Plate)

• Giúp chốt dịch chuyển theo hành trình tịnh tiến

✔ Phần bo chuyển tiếp

• Vùng chuyển từ thân tròn sang lưỡi dẹp

• Yêu cầu gia công chính xác để tránh gãy

⭐ 3. Vật liệu – độ cứng của chốt đẩy dẹp

Vì phần lưỡi chịu lực lớn, vật liệu phải rất cứng:

Độ cứng sau nhiệt luyện:
👉 HRC 58 – 62

⭐ 4. Ưu điểm của chốt đẩy dẹp

• Đẩy được những vị trí chốt tròn không thể vào được

• Không tạo vết lõm trên bề mặt sản phẩm

• Phù hợp cho rãnh mỏng – khe hẹp – gân mảnh

• Độ bền cao, ít gãy nhờ thân tròn cứng vững

• Giảm lỗi sản phẩm khi ép nhựa

• Dễ thay thế, lắp đúng theo tiêu chuẩn khuôn

⭐ 5. Ứng dụng của chốt đẩy dẹp

Chốt đẩy dẹp là linh kiện khuôn ép nhựa quan trọng trong sản xuất

• Nhựa kỹ thuật (ABS, PC, Nylon…)

• Vỏ điện tử – pin – đồ gia dụng

• Linh kiện có rãnh nhỏ hoặc chi tiết mỏng

• Khuôn dập thành mỏng

• Sản phẩm yêu cầu bề mặt thẩm mỹ cao

➡ Đây là loại chốt chuyên dụng cho chi tiết hẹp – mảnh – khó đẩy.

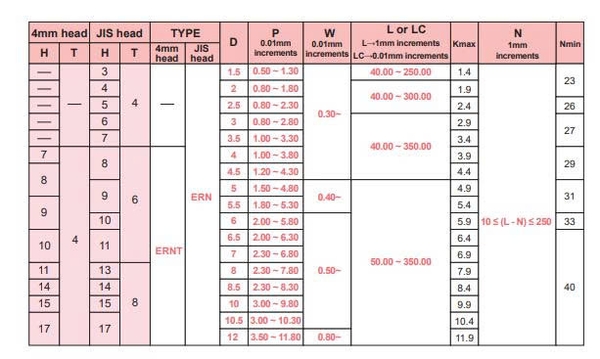

⭐ 6. Kích thước tiêu chuẩn

Đầu dẹp có nhiều kích thước:

• Chiều rộng Blade: 1–10 mm

• Độ dày lưỡi: 0.2 – 2 mm

• Đường kính thân: 3–12 mm

• Chiều dài tổng: 40–300 mm

Có thể gia công theo bản vẽ nếu khách yêu cầu.

⭐ 7. Khi nào nên dùng chốt đẩy dẹp?

Dùng khi:

• Sản phẩm có gân nhỏ – khe hẹp – rãnh sâu

• Cần đẩy ra tại diện tích rất nhỏ

• Không muốn để lại dấu lõm trên bề mặt

• Chốt tròn bị kêu, gãy, không đi vào được

• Yêu cầu sản phẩm bề mặt đẹp

⭐ 8. Vì sao chọn chốt đẩy dẹp SUN VIỆT?

✔ Vật liệu chuẩn SKH51 / SKD61
✔ Độ cứng cao – ít mòn – không gãy
✔ Mài chính xác ±0.005 mm
✔ Có sẵn nhiều size phổ biến
✔ Gia công theo bản vẽ trong 1–2 ngày
✔ Giá tốt – giao nhanh toàn quốc
