1. Chốt đẩy ống là gì?
Chốt đẩy ống (Ty đẩy ống / Sleeve Ejector Pin) là một linh kiện khuôn ép nhựa có thiết kế rỗng ruột, hoạt động bằng cách đẩy sản phẩm từ xung quanh thay vì đẩy tại một điểm như chốt đẩy tròn.
Ty đẩy ống thường được dùng cho:
Sản phẩm có lõi ở giữa
Các chi tiết hình trụ, ống, chóp, nắp chai, linh kiện có lỗ tâm
Khuôn yêu cầu đẩy đều bốn phía để tránh biến dạng
➡ Đây là loại chốt chuyên dụng, giúp đẩy chi tiết ra nhẹ nhàng mà không gây móp – không để lại dấu đẩy ở tâm.

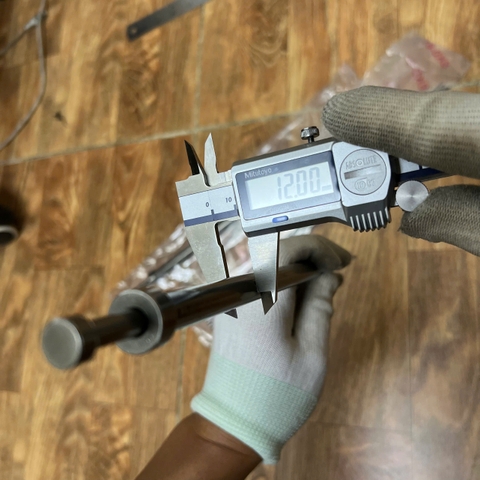

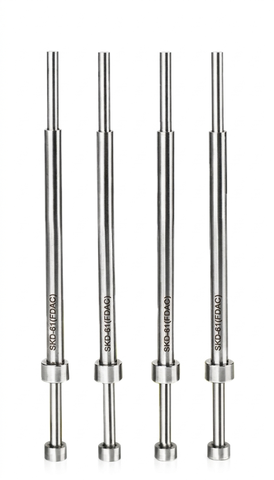

SKD61-D12 (chốt đẩy ống)

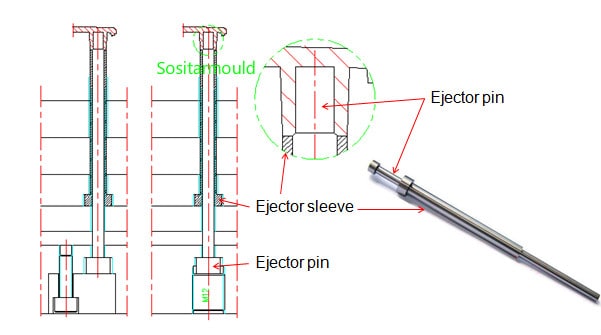

2. Cấu tạo của chốt đẩy ống
Một ty đẩy ống tiêu chuẩn gồm:
Thân ống (Tube Body)
Hình trụ rỗng, tiếp xúc trực tiếp với sản phẩm.
Đáy ống (End Face)
Truyền lực từ tấm đẩy vào thân ống.
Đỉnh cắt / mép bo
Tùy theo kiểu sản phẩm, phần đầu được gia công bo hoặc sắc.
Lỗ tâm chạy lõi (Inner Hole)
Thiết kế rỗng ruột để tránh va chạm lõi giữa (Core Pin).
3. Vật liệu – Độ cứng – Gia công
Ty đẩy ống chịu ma sát lớn → cần độ cứng cao và chống mài mòn tốt.
Vật liệu phổ biến:
SKD61 → chịu nhiệt cao (100–300°C), phù hợp nhựa nóng
SKH51 (HSS) → chống mài mòn cực tốt, độ cứng cao
SUS420 → chống gỉ, dùng với nhựa PVC, PA
SKD11 → chịu lực tốt, độ mòn thấp
Độ cứng tiêu chuẩn:
👉 HRC 48 – 55 hoặc HRC 58 – 60 tùy dòng cao cấp.
Độ chính xác gia công:
Mài tinh dung sai ±0.01 mm
Độ đồng tâm cao → hoạt động ổn định, không rung
4. Ưu điểm của ty đẩy ống
Đẩy sản phẩm mượt – đều lựcKhông gây hằn dấu tại điểm tâm
Giảm biến dạng cho sản phẩm thành mỏng
Bảo vệ chốt lõi (Core Pin) do thiết kế rỗng
Tuổi thọ cao, chống mài mòn
Lắp đặt đúng chuẩn, thay thế nhanh chóng
5. Ứng dụng của chốt/ty đẩy ống
Ty đẩy ống dùng nhiều trong:
Khuôn nắp chai – nắp hộp
Chi tiết dạng ống / hình trụ / có lõi giữa
Sản phẩm có lỗ xuyên tâm
Khuôn nhựa kỹ thuật
Khuôn có yêu cầu thẩm mỹ cao (không được để lại dấu đẩy)
Ví dụ: nắp mỹ phẩm, nắp nước giải khát, linh kiện xe máy, chi tiết điện tử…
6. Kích thước tiêu chuẩn của ty đẩy ống
Đường kính ngoài: D6-D8-D10-D12-D15-D29=D22-D25-D30-D35-D40
Đường kính trong: D2-D3-D5-D10-D12-D15-D20-D25-D30
Chiều dài: L40-L50-L60-L100-L120-L150-L180-L200-L220-L250-L270-L300
Sai số lỗ trong: ±0.01 mm
Sun Việt nhận gia công theo bản vẽ nếu khách yêu cầu kích thước đặc biệt.
7. Vì sao khách hàng chọn SUN VIỆT?
Chất liệu chuẩn SKD61 / SKH51 / SUS420
Mài chính xác – độ bóng cao
Hàng sẵn kho nhiều kích thước
Nhận gia công theo bản vẽ trong 1–2 ngày
Tư vấn kỹ thuật theo sản phẩm của khách
Giá tốt – giao nhanh toàn quốc
