Đai Ốc Kẹp Khuôn M12–M36 S45C – Đai Ốc Gá Khuôn

Đai ốc kẹp khuôn M12–M36 là phụ kiện sử dụng trong hệ thống gá và cố định khuôn, thường kết hợp với bu lông kẹp khuôn 2 đầu ren, long đen, kẹp khuôn cong hoặc kẹp khuôn thẳng. Sản phẩm được sử dụng trong hệ thống gá khuôn ép nhựa, khuôn dập và đồ gá cơ khí.


Aisun cung cấp các size M12, M14, M16, M18, M20, M22, M24, M30 và M36. Dòng sản phẩm sử dụng thép S45C, bề mặt màu đen và được lựa chọn theo size ren của bu lông cũng như cấu hình thực tế của hệ thống gá.

Thông Số Đai Ốc Kẹp Khuôn

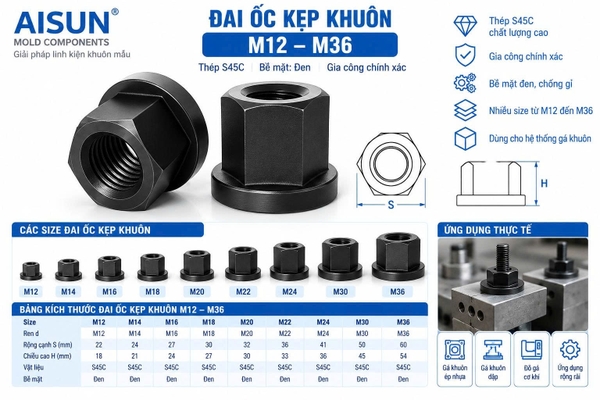

Bảng Kích Thước Đai Ốc Kẹp Khuôn M12–M36

Đai ốc kẹp khuôn được chia theo kích thước ren từ M12 đến M36. Bảng dưới đây giúp khách hàng lựa chọn nhanh size phù hợp với bu lông và hệ thống gá đang sử dụng.

Lưu ý: Kích thước S và H là thông số tham khảo của dòng sản phẩm. Thông số thực tế có thể thay đổi theo lô hàng hoặc nhà sản xuất.

Các Size Đai Ốc Kẹp Khuôn M12–M36

Khách hàng có thể chọn trực tiếp từng size đai ốc kẹp khuôn theo kích thước ren đang sử dụng:

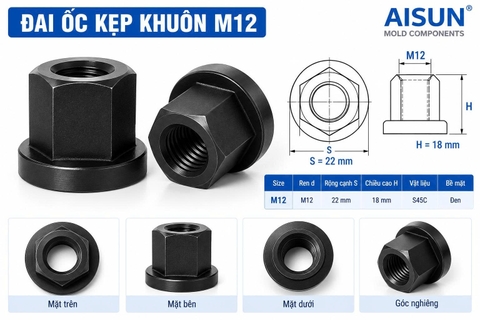

• Đai ốc kẹp khuôn M12 – sử dụng với hệ thống liên kết ren M12.

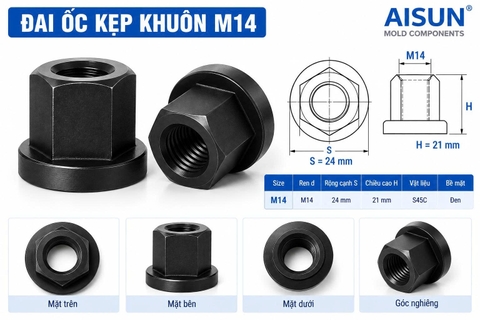

• Đai ốc kẹp khuôn M14 – sử dụng với hệ thống liên kết ren M14.

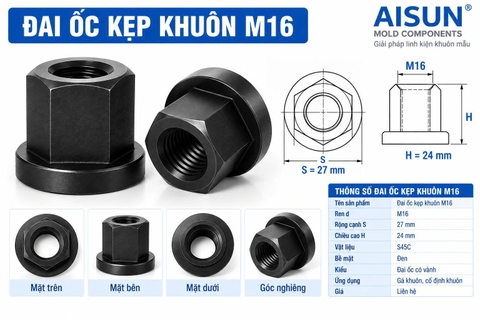

• Đai ốc kẹp khuôn M16 – sử dụng với hệ thống liên kết ren M16.
• Đai ốc kẹp khuôn M18 – sử dụng với hệ thống liên kết ren M18.
• Đai ốc kẹp khuôn M20 – sử dụng với hệ thống liên kết ren M20.
• Đai ốc kẹp khuôn M22 – sử dụng với hệ thống liên kết ren M22.
• Đai ốc kẹp khuôn M24 – sử dụng với hệ thống liên kết ren M24.
• Đai ốc kẹp khuôn M30 – sử dụng với hệ thống liên kết ren M30.
• Đai ốc kẹp khuôn M36 – sử dụng với hệ thống liên kết ren M36.

Đặc Điểm Của Đai Ốc Kẹp Khuôn S45C

• Dải size từ M12 đến M36.
• Sử dụng thép S45C.
• Bề mặt màu đen.
• Dùng trong hệ thống gá và cố định khuôn.
• Có thể kết hợp với bu lông kẹp khuôn 2 đầu ren.
• Kết hợp với long đen và kẹp khuôn để tạo thành cụm gá.
• Dễ lựa chọn đồng bộ theo size bu lông đang sử dụng.

Đai Ốc Kẹp Khuôn Dùng Để Làm Gì?

Đai ốc kẹp khuôn tạo liên kết ren với bu lông trong hệ thống gá. Khi siết đai ốc, lực siết được truyền tới các chi tiết trong bộ gá nhằm giữ kẹp và khuôn tại vị trí yêu cầu.

Trong một hệ thống gá, đai ốc thường được sử dụng cùng bu lông, long đen và kẹp khuôn. Do đó cần lựa chọn các chi tiết đồng bộ thay vì chỉ lựa chọn riêng size đai ốc.

Chọn Đai Ốc Theo Bu Lông Kẹp Khuôn 2 Đầu Ren

Aisun có nhóm bu lông kẹp khuôn 2 đầu ren M12–M36 với dải size tương ứng.

Khi lựa chọn, size ren của đai ốc cần phù hợp với thông số ren của bu lông. Có thể tham khảo trực tiếp từng cặp sản phẩm:

Đai Ốc Kẹp Khuôn Và Long Đen Gá Khuôn

Trong nhiều cấu hình gá, long đen gá khuôn được bố trí tại vị trí siết giữa đai ốc và bề mặt chi tiết phù hợp. Long đen tạo bề mặt tỳ và hỗ trợ phân bố lực tại khu vực liên kết.

Vì vậy khi lựa chọn phụ kiện nên đồng bộ theo bộ: bu lông + đai ốc + long đen + kẹp khuôn.

Kết Hợp Với Kẹp Khuôn Cong Và Kẹp Khuôn Thẳng

Tùy kết cấu khuôn và phương án gá, hệ thống có thể sử dụng kẹp khuôn cong hoặc kẹp khuôn thẳng .

Khi lựa chọn cần kiểm tra kích thước bu lông, chiều cao khuôn, vị trí kẹp và kết cấu bàn máy để các chi tiết trong bộ gá phù hợp với nhau.

Một Bộ Gá Kẹp Khuôn Gồm Những Gì?

Tùy phương án gá, một bộ gá có thể gồm:

• Bu lông kẹp khuôn 2 đầu ren
• Đai ốc kẹp khuôn
• Long đen gá khuôn
• Kẹp khuôn cong hoặc kẹp khuôn thẳng
• Khối kê kẹp khuôn
• Các phụ kiện gá khác tùy theo kết cấu bàn máy

Đai Ốc Kẹp Khuôn Và Đai Ốc Chữ T Khác Nhau Thế Nào?

Đai ốc kẹp khuôn và đai ốc chữ T đều có thể được sử dụng trong các hệ thống đồ gá, nhưng cấu tạo và vị trí sử dụng khác nhau.

Đai ốc kẹp khuôn tạo liên kết ren với bu lông trong cấu hình gá tương ứng. Trong khi đó, đai ốc chữ T có phần thân được thiết kế để làm việc với rãnh T phù hợp trên bàn máy.

Vì vậy không nên lựa chọn hai loại chỉ dựa trên cùng size ren. Cần kiểm tra vị trí lắp và kết cấu hệ thống trước khi sử dụng.

Cách Chọn Đai Ốc Kẹp Khuôn Phù Hợp

• Xác định size ren: M12, M14, M16, M18, M20, M22, M24, M30 hoặc M36.
• Kiểm tra bu lông: xác định size và thông số ren đang sử dụng.
• Kiểm tra long đen: chọn kích thước phù hợp với bu lông.
• Kiểm tra kẹp khuôn: lựa chọn loại và kích thước tương ứng.
• Kiểm tra chiều cao gá: dựa trên khuôn và vị trí kẹp thực tế.
• Kiểm tra bàn máy: xác định kết cấu và phương án gá.

Ứng Dụng Của Đai Ốc Gá Khuôn

• Hệ thống gá khuôn ép nhựa.
• Gá và cố định khuôn dập.
• Gá khuôn trên bàn máy.
• Đồ gá trong gia công cơ khí.
• Kết hợp với bu lông kẹp khuôn hai đầu ren.
• Kết hợp với kẹp khuôn cong và kẹp khuôn thẳng.

Phụ Kiện Gá Khuôn Liên Quan

• Bu lông kẹp khuôn 2 đầu ren M12–M36
• Kẹp khuôn cong
• Kẹp khuôn thẳng
• Bu lông chữ T
• Đai ốc chữ T

Câu Hỏi Thường Gặp Về Đai Ốc Kẹp Khuôn

Đai ốc kẹp khuôn có những size nào?

Aisun cung cấp các size M12, M14, M16, M18, M20, M22, M24, M30 và M36.

Đai ốc kẹp khuôn được làm bằng vật liệu gì?

Dòng sản phẩm này sử dụng thép S45C, bề mặt màu đen.

Đai ốc M20 có dùng với bu lông M20 không?

Đai ốc M20 được lựa chọn cho hệ thống sử dụng liên kết ren M20 phù hợp. Trước khi lắp cần kiểm tra thông số ren thực tế của cả đai ốc và bu lông.

Đai ốc kẹp khuôn có sử dụng với long đen không?

Trong nhiều cấu hình gá có thể sử dụng long đen phù hợp tại vị trí siết. Kích thước long đen cần được lựa chọn theo bu lông và kết cấu bộ gá.

Nên chọn đai ốc theo bu lông hay theo kẹp khuôn?

Nên xác định size và thông số ren của bu lông trước. Sau đó lựa chọn đai ốc, long đen và kẹp khuôn phù hợp với toàn bộ hệ thống.

Đai ốc kẹp khuôn và đai ốc chữ T có giống nhau không?

Không. Hai sản phẩm có cấu tạo và vị trí sử dụng khác nhau. Đai ốc chữ T được thiết kế để làm việc với rãnh T phù hợp, trong khi đai ốc kẹp khuôn sử dụng trong cấu hình liên kết ren tương ứng của bộ gá.

Khi hỏi giá đai ốc kẹp khuôn cần cung cấp gì?

Khách hàng nên cung cấp size + số lượng. Ví dụ: Đai ốc kẹp khuôn M20 – 50 cái.

Mua Đai Ốc Kẹp Khuôn M12–M36 Tại Aisun

Aisun cung cấp đai ốc kẹp khuôn M12–M36 cùng các phụ kiện phục vụ hệ thống gá khuôn như bu lông hai đầu ren, kẹp khuôn cong, kẹp khuôn thẳng, bu lông chữ T và đai ốc chữ T.
