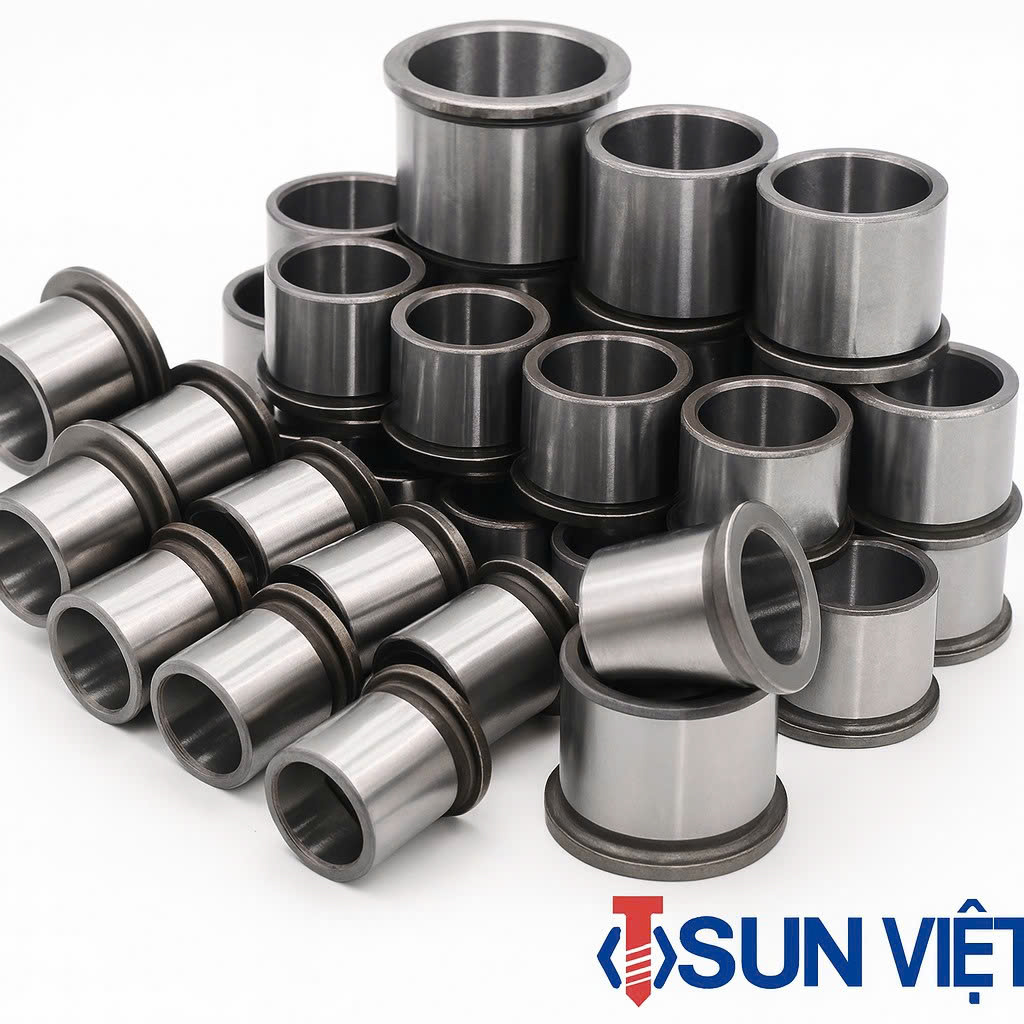

Bạc Vai Dẫn Hướng GBAM30-40X35

Bạc Vai Dẫn Hướng GBAM | Linh Kiện Khuôn Mẫu Chính Xác – SUN VIỆT

 Bạc vai GBAM là gì?

Bạc vai GBAM là bạc dẫn hướng có vai (flange guide bushing), được sử dụng phổ biến trong khuôn dập, khuôn ép nhựa, khuôn đúc nhôm. Bạc kết hợp với trục/chốt dẫn hướng để đảm bảo hai nửa khuôn đóng – mở đúng tâm, ổn định và chính xác trong suốt quá trình làm việc.

Thiết kế có vai chặn giúp bạc cố định chắc chắn trên tấm khuôn, không bị xê dịch khi khuôn hoạt động liên tục hoặc chịu tải lớn.

Cấu tạo và đặc điểm kỹ thuật của bạc vai GBAM

Thiết kế bạc có vai (Flange Type)

Phần vai giúp:

• Định vị bạc chính xác trên tấm khuôn

• Chống tụt bạc khi khuôn chạy nhanh

• Giữ ổn định hành trình dẫn hướng

Vật liệu chế tạo

Bạc vai GBAM thường được sản xuất từ:

• SUJ2

• 20Cr / 40Cr

• SKD11 (theo yêu cầu tải nặng)

Các vật liệu này có khả năng chịu mài mòn cao, phù hợp cho khuôn chạy lâu dài.

Độ cứng và xử lý nhiệt

• Độ cứng sau nhiệt luyện: 58 – 62 HRC

• Bề mặt lỗ mài tinh, dung sai nhỏ
  → Giúp trục dẫn hướng chạy mượt, không rung lắc.

Ưu điểm nổi bật của bạc vai dẫn hướng GBAM

Dẫn hướng chính xác – chống mài mòn

• Giữ đúng đồng tâm giữa các tấm khuôn

• Giảm mòn trục và thành khuôn

Lắp đặt chắc chắn – dễ thay thế

• Vai bạc giúp lắp nhanh, không cần canh chỉnh phức tạp

• Thuận tiện bảo trì, thay thế khi cần

Phù hợp nhiều loại khuôn

• Khuôn dập liên hoàn

• Khuôn ép nhựa tải trung bình đến nặng

• Khuôn đúc, khuôn cơ khí chính xác

Phân biệt bạc vai GBAM với các loại bạc khác

GBAM vs GBBM (bạc trơn)

• GBAM: Có vai, cố định tốt, chịu tải cao

• GBBM: Không vai, lắp ép, dùng cho tải trung bình

GBAM vs JBAC / JBAM

• GBAM: Dòng bạc phổ thông, dễ thay thế

• JBAM/JBAC: Độ chính xác cao hơn, dùng cho khuôn yêu cầu khắt khe

Ứng dụng của bạc vai GBAM trong thực tế

Trong khuôn dập kim loại

• Dẫn hướng chốt dẫn hướng khuôn dập

• Giữ độ chính xác khi dập liên tục

Trong khuôn ép nhựa

• Dẫn hướng hai nửa khuôn

• Giảm mài mòn, tăng tuổi thọ khuôn

Trong khuôn đúc & máy móc

• Cơ cấu trượt – dẫn hướng

• Hệ thống chuyển động tịnh tiến

Tiêu chí lựa chọn bạc vai GBAM phù hợp

Chọn đúng kích thước

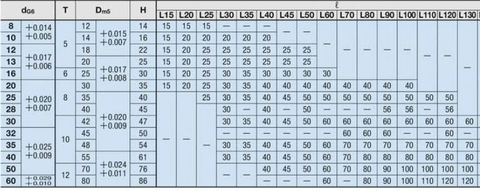

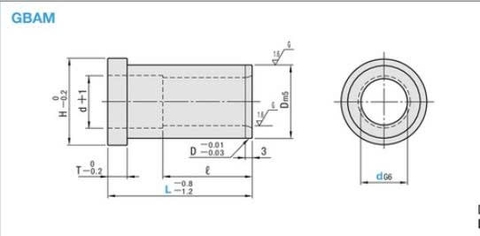

• Theo bản vẽ khuôn: d – D – H – L – d1

Chọn đúng vật liệu & độ cứng

• Khuôn chạy nhanh, tải nặng → ưu tiên SUJ2 / SKD11

Kiểm tra dung sai lắp ghép

• Dung sai nhỏ giúp trục chạy êm, không kẹt

Mua bạc vai dẫn hướng GBAM ở đâu uy tín?

SUN VIỆT – Đơn vị cung cấp linh kiện khuôn mẫu chính hãng

SUN VIỆT chuyên cung cấp:

• Bạc vai GBAM

• Bạc trơn, bạc bi, trục dẫn hướng

• Linh kiện khuôn dập – khuôn ép nhựa – khuôn đúc

Cam kết tại SUN VIỆT

• ✔ Hàng đúng tiêu chuẩn kỹ thuật

• ✔ Độ cứng đạt chuẩn 58–62 HRC

• ✔ Sẵn kho nhiều size

• ✔ Hỗ trợ kỹ thuật theo bản vẽ

• ✔ Giao hàng nhanh toàn quốc
