BỘ DẪN HƯỚNG QM: GIẢI PHÁP DẪN HƯỚNG BI NHỰA CHÍNH XÁC CHO KHUÔN DẬP

1. Bộ dẫn hướng QM là gì?

Bộ dẫn hướng RM

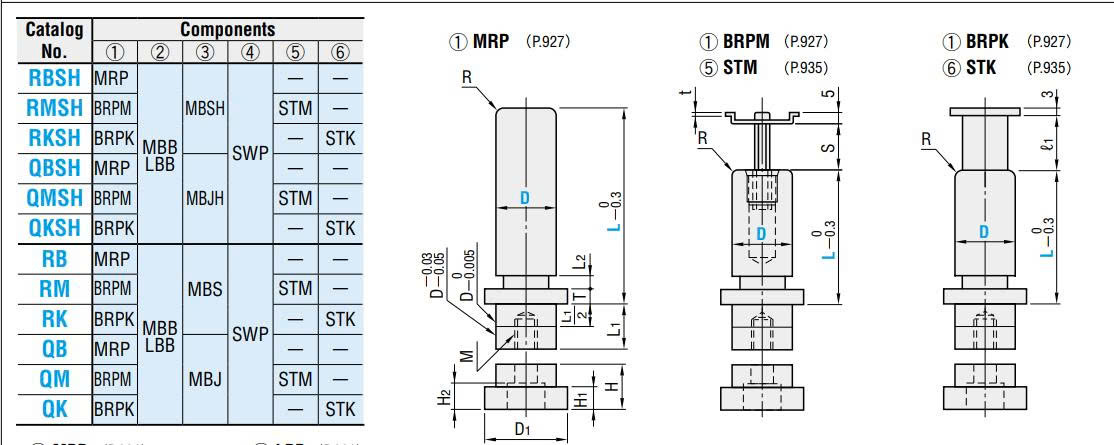

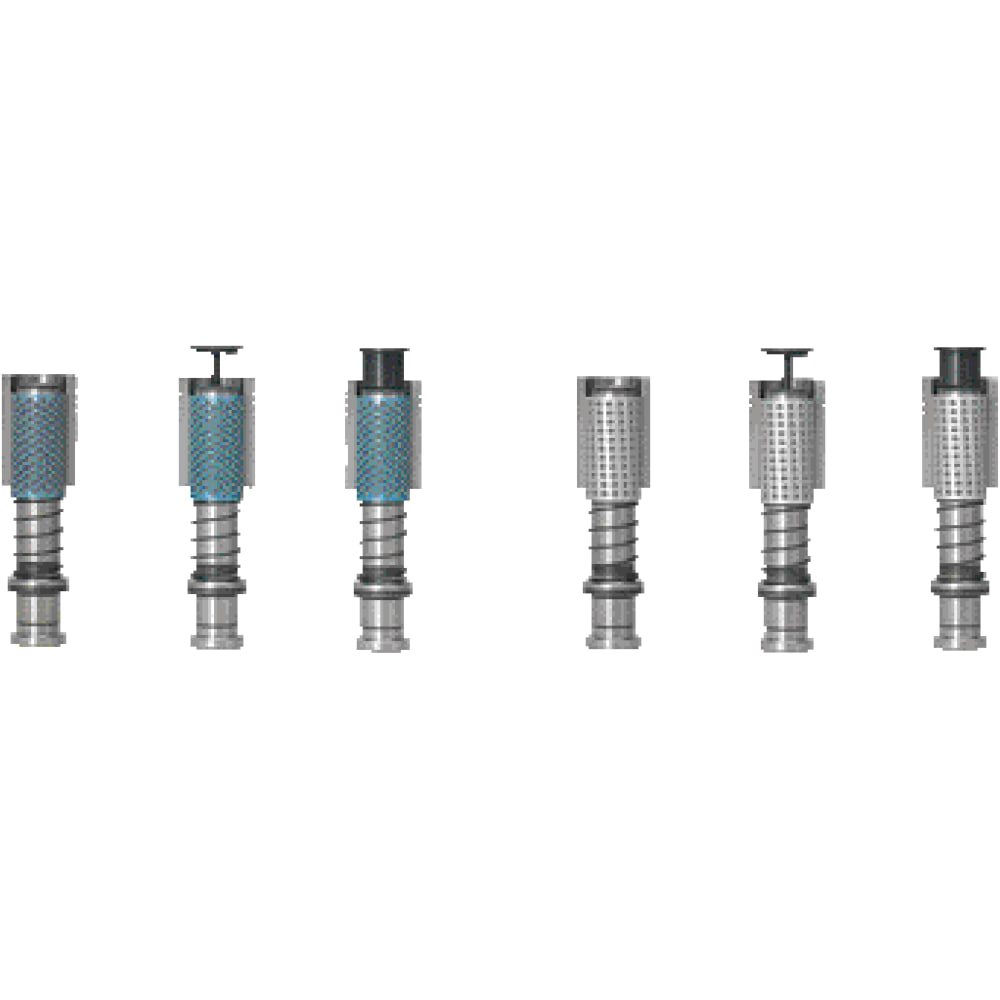

2. Cấu tạo của bộ dẫn hướng QM

Trục dẫn hướng (Guide Post): Thép hợp kim tôi cứng, mài chính xác cao.

Bạc dẫn hướng (Guide Bush): Kết hợp hoàn hảo với ống lót bi.

Ống lót bi nhựa (Resin Cage): Các viên bi thép được giữ trong khung nhựa cao cấp, giúp chuyển động nhẹ nhàng và tản nhiệt tốt.

Lò xo & Đầu gắn: Đảm bảo hành trình hồi về của hệ thống bi ổn định.

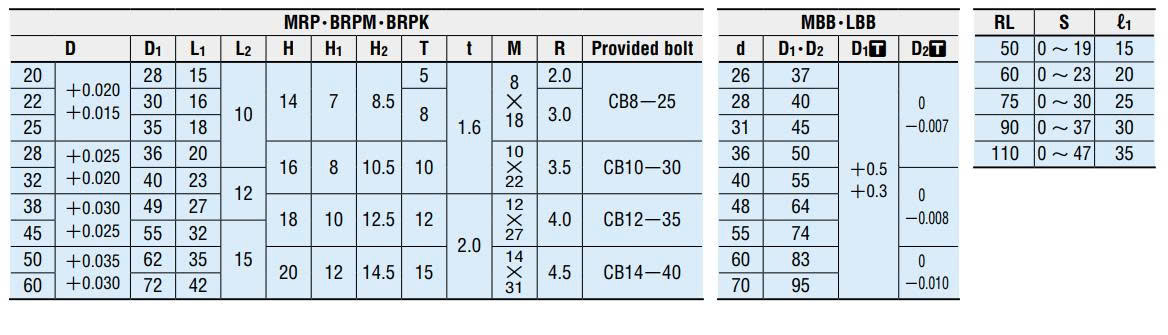

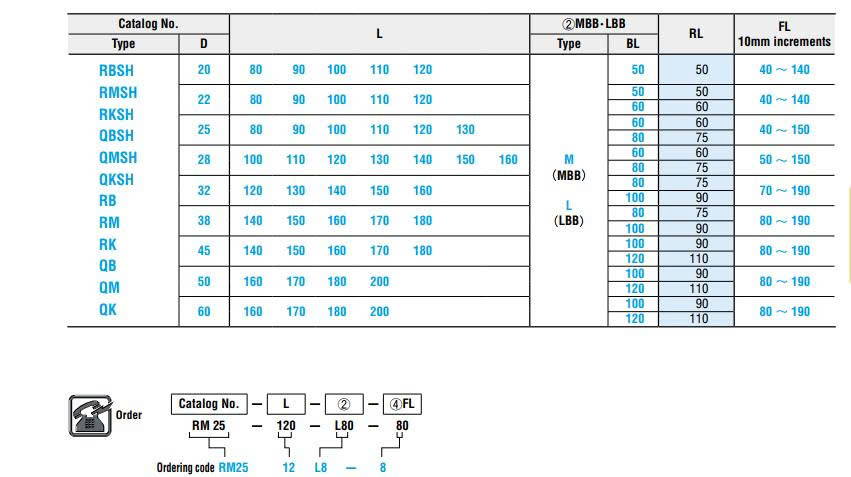

Bảng thông số bộ dẫn hướng QM

3. Ưu điểm nổi bật của bộ dẫn hướng QM

• Trọng lượng siêu nhẹ: Nhờ ống lót nhựa (Resin), hệ thống giảm được đáng kể quán tính, hỗ trợ dập tốc độ cao.
• Vận hành êm ái: Nhựa Resin có khả năng giảm chấn, giúp khuôn đóng mở cực êm, ít tiếng ồn.
• Độ chính xác tuyệt đối: Hạn chế tối đa sai số lệch tâm, bảo vệ chày và cối khuôn dập.
• Chống mài mòn: Trục và bi thép có độ cứng HRC 58-60, đảm bảo tuổi thọ lâu dài cho linh kiện khuôn mẫu.

4. Ứng dụng của bộ dẫn hướng QM

• Khuôn dập linh kiện điện tử (yêu cầu độ tinh xảo cao).
• Khuôn dập tốc độ cao (High-speed stamping).
• Các hệ thống máy tự động hóa cần chuyển động thẳng mượt mà.
• Ngành sản xuất phụ tùng ô tô và thiết bị gia dụng.

 Khi nào nên chọn bộ dẫn hướng QM?

• Khi khuôn có kích thước lớn, tải trọng cao
• Khi cần độ ổn định và độ chính xác lâu dài
• Khi thiết kế khuôn yêu cầu dẫn hướng ngoài
• Khi muốn giảm rung và tăng tuổi thọ khuôn

5. Hướng dẫn lắp đặt bộ dẫn hướng QM

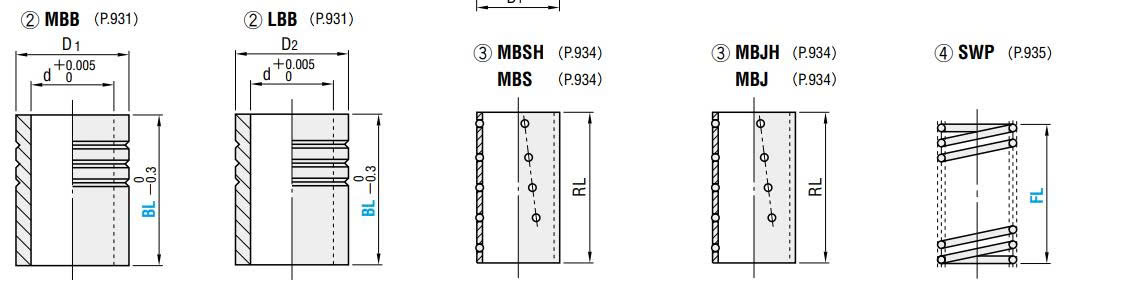

5.1 Cấu tạo của bộ dẫn hướng:

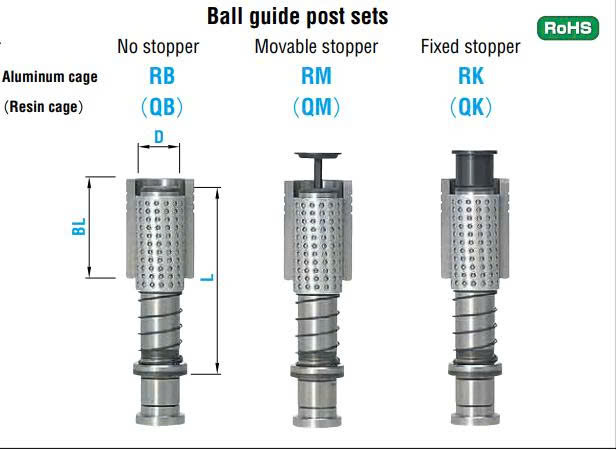

1. Trục dẫn hướng (Có 3 loại trục chính Đầu trơn,đầu di động, đầu cố định)
2. Bạc dẫn hướng (có 2 loại LBB và MBB)
3. Ống lót bi nhựa MBJ
4. Lo xo đẩy
5. Đầu gắn (đầu di động và đầu cố định)

5.2 Hướng dẫn lắp đặt:

• B1: Xử lý các lỗ lắp ráp bạc dẫn hướng & trục dẫn hướng bằng máy doa, máy mài, hút bụi của khuôn trên và khuôn dưới.
• B2: Lắp trục vào khuôn dưới: Căn chỉnh trục dẫn hướng thẳng đứng, đúng vị trí lỗ lắp ráp rồi siết chặt bu lông cố định trục.
• B3: Lắp ống dẫn hướng(bạc) vào khuôn trên: lau khô bề mặt lỗ lắp và tra chât kết dính vào thành lỗ rồi tiến hành lắp ống dẫn hướng
• B4: keo kết dính được khô sau 3-6h chúng ta tiến hành lắp đặt lò xo, bạc bi, đầu liên kết lên trục.
• B5: Kiểm lại các vị trí lắp, độ thẳng đứng của trục rồi tra dầu bôi trơn... lắp ráp 2 khuôn với nhau.

6.  Sun Việt – Cung cấp bộ dẫn hướng QM chất lượng

Sun Việt chuyên cung cấp bộ dẫn hướng RM:

✔️ Gia công chính xác cao

✔️ Độ bền và độ ổn định tốt

✔️ Đầy đủ kích thước tiêu chuẩn

✔️ Tư vấn chọn đúng mã theo bản vẽ

✔️ Giao hàng nhanh toàn quốc

Thông tin liên hệ Sun Việt
