Bộ dẫn hướng RB38

Bộ dẫn hướng RB38 – Phụ tùng khuôn dập

1. Giới thiệu

Bộ dẫn hướng RB38 là một linh kiện khuôn dập quan trọng giúp hệ thống vận hành đúng trục, triệt tiêu hiện tượng lệch tâm và đảm bảo độ chính xác tuyệt đối cho sản phẩm đầu ra.

Đây là dòng phụ tùng khuôn dập không thể thiếu trong các ngành công nghiệp mũi nhọn như cơ khí chế tạo, sản xuất ô tô và công nghiệp phụ trợ.

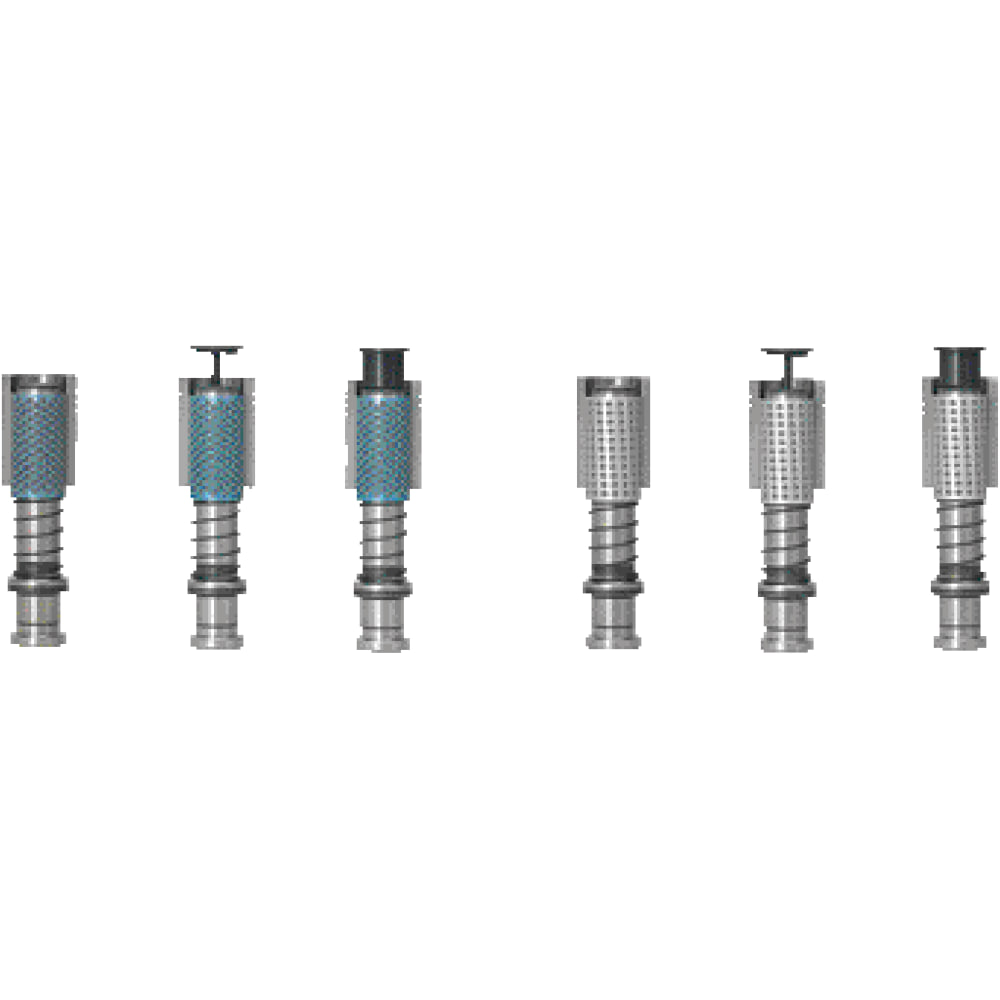

Bộ dẫn hướng RB

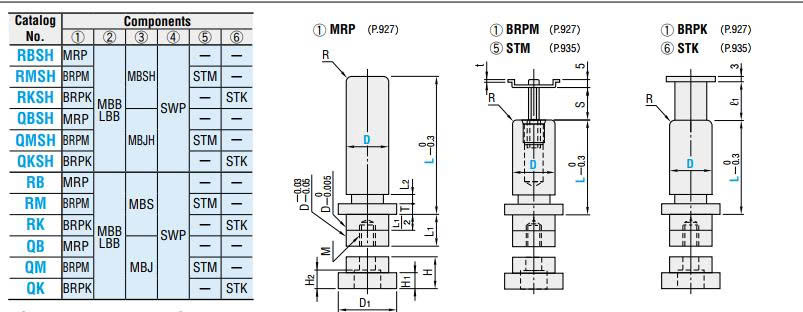

2. Cấu tạo

1. Trục dẫn hướng MRP
2. Bạc dẫn hướng (có hai loại LBB, MBB)
3. Ống/bạc lót bi nhôm MBS có số lượng bi tiêu chuẩn.
4. Lò xo đẩy SWP/SWPL

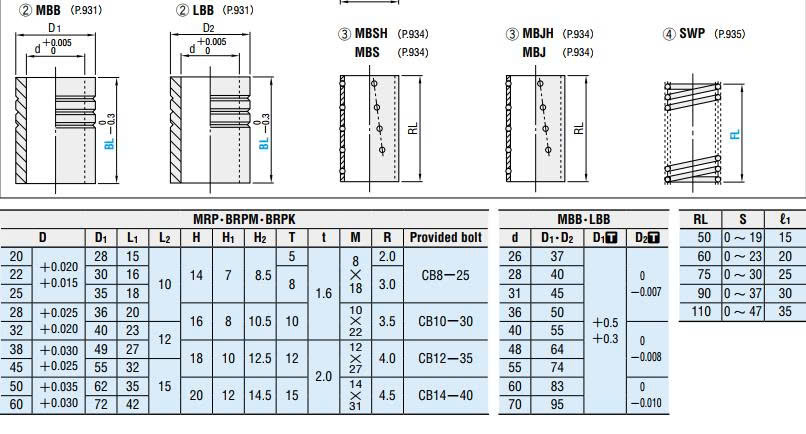

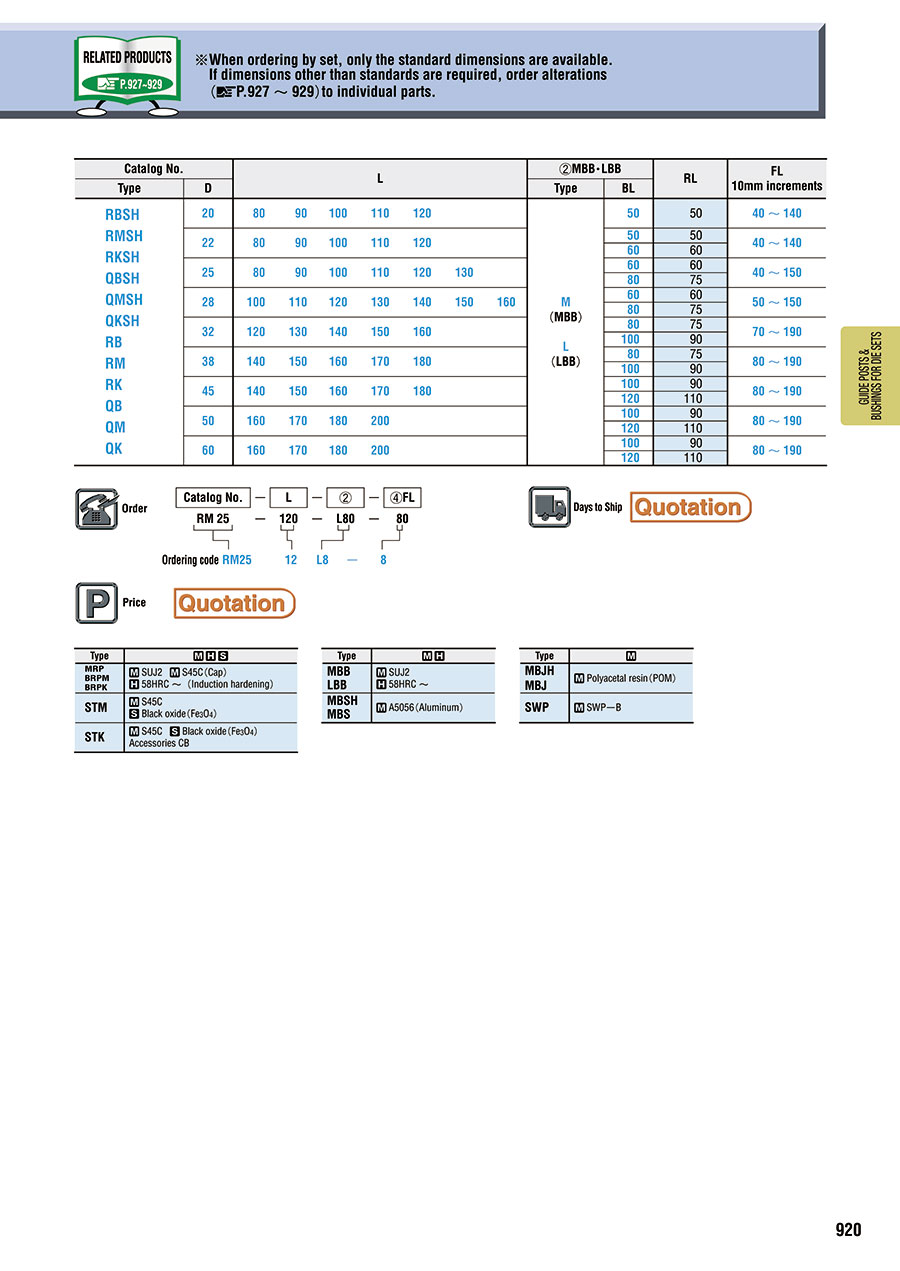

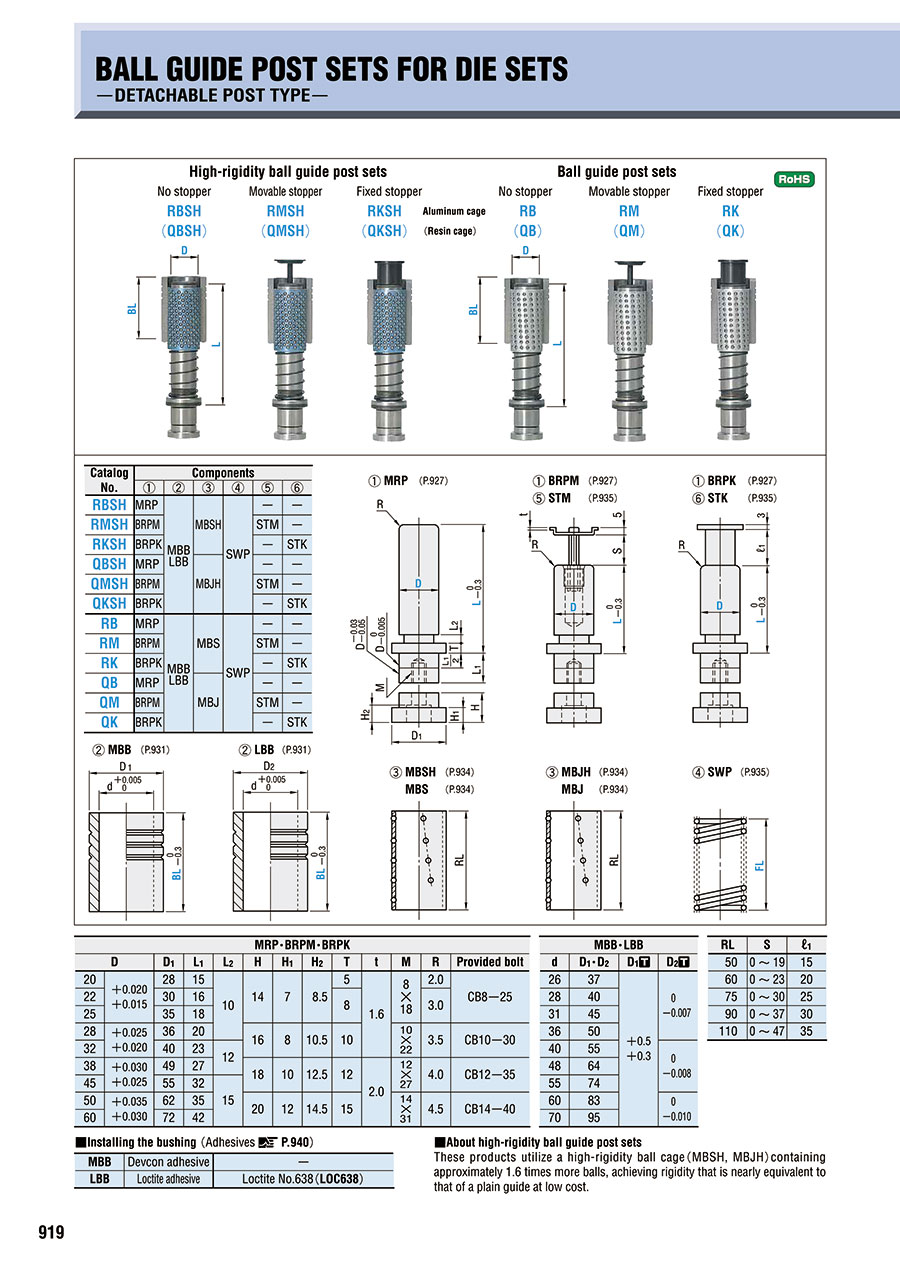

Bảng thông số bộ dẫn hướng RB

3. Ưu điểm nổi bật của bộ dẫn hướng RB

• Độ cứng cao (HRC 58–60) – chịu mài mòn và va đập tốt

• Có khả năng điều chỉnh độ hở dẫn hướng, tăng độ chính xác

• Ma sát thấp, chuyển động trơn tru và ổn định

• Giảm rung – giảm xóc hiệu quả trong quá trình dập

• Bảo dưỡng, bôi trơn đơn giản, dễ vận hành

• Đệm kín chống bụi bẩn, hạn chế mài mòn linh kiện

4. Ứng dụng của bộ dẫn hướng RB

Bộ dẫn hướng RM được sử dụng rộng rãi trong:

• Khuôn dập kim loại
• Khuôn dập liên hoàn
• Khuôn dập ngành ô tô
• Khuôn dập linh kiện điện tử
• Các hệ thống khuôn có tải trọng lớn và tần suất cao

 Khi nào nên chọn bộ dẫn hướng RB?

• Khi khuôn có kích thước lớn, tải trọng cao
• Khi cần độ ổn định và độ chính xác lâu dài
• Khi thiết kế khuôn yêu cầu dẫn hướng ngoài
• Khi muốn giảm rung và tăng tuổi thọ khuôn

5. Hướng dẫn lắp đặt bộ dẫn hướng RB

1. Xử lý các lỗ lắp ráp bạc dẫn hướng & trục dẫn hướng bằng máy doa, máy mài, hút bụi của khuôn trên và khuôn dưới.
2. Lắp trục vào khuôn dưới: Căn chỉnh trục dẫn hướng thẳng đứng, đúng vị trí lỗ lắp ráp rồi siết chặt bu lông cố định trục.
3. Lắp ống dẫn hướng(bạc) vào khuôn trên: lau khô bề mặt lỗ lắp và tra chât kết dính vào thành lỗ rồi tiến hành lắp ống dẫn hướng
4. Keo kết dính được khô sau 3-6h chúng ta tiến hành lắp đặt lò xo, bạc bi, đầu liên kết lên trục.
5. Kiểm lại các vị trí lắp, độ thẳng đứng của trục rồi tra dầu bôi trơn... lắp ráp 2 khuôn với nhau.

6.  Sun Việt – Cung cấp bộ dẫn hướng RB chất lượng

• Bộ dẫn hướng RB đúng chuẩn kỹ thuật
• Gia công chính xác cao
• Đầy đủ kích thước RB20, RB22, RB25, RB28, RB32, RB38, RB45, RB50, RB60…
• Tư vấn chọn mã theo bản vẽ
• Giao hàng nhanh toàn quốc
