Bộ dẫn hướng RK50

Bộ dẫn hướng RK50– Phụ tùng khuôn dập

1. Giới thiệu

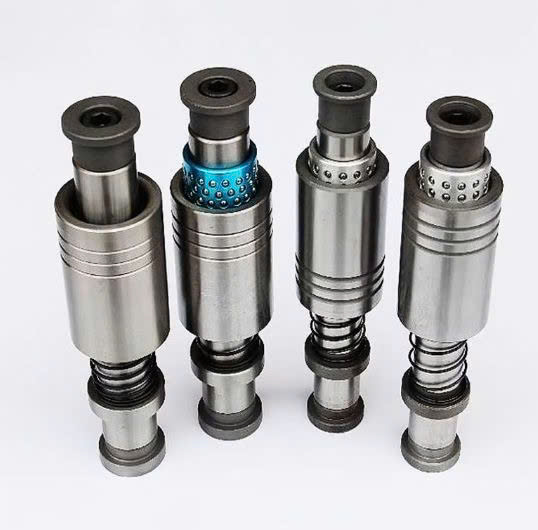

Bộ dẫn hướng RK50 là linh kiện khuôn dập cao cấp giúp khuôn dập vận hành chuẩn trục, chống lệch tâm và bảo vệ lòng khuôn khỏi va đập nhờ thiết kế có nút chặn an toàn.

Với hệ thống bạc bi nhôm mượt mà, sản phẩm giúp giảm sai số, tăng năng suất và kéo dài tuổi thọ cho các bộ khuôn tải trọng lớn. Đây là phụ tùng không thể thiếu cho ngành khuôn dập ô tô và cơ khí chính xác tại Sun Việt.

Bộ dẫn hướng RB

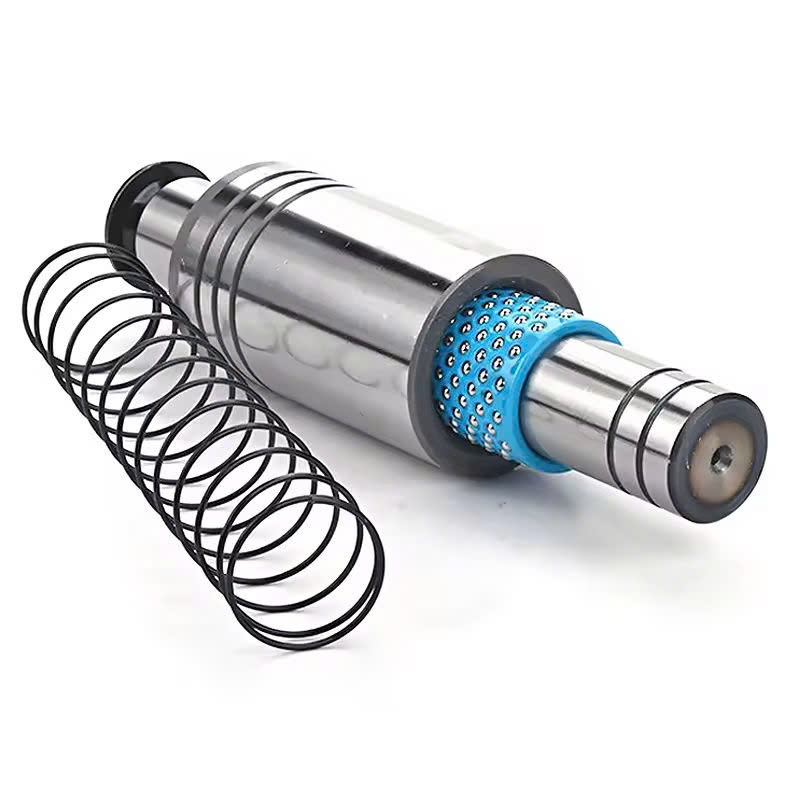

2. Cấu tạo

1. Trục dẫn hướng BRPK
2. Bạc dẫn hướng (có hai loại LBB, MBB)
3. Ống/bạc lót bi nhôm MBS có số lượng bi tiêu chuẩn.
4. Lò xo đẩy SWP/SWPL
5. Chốt chặn cố định STK

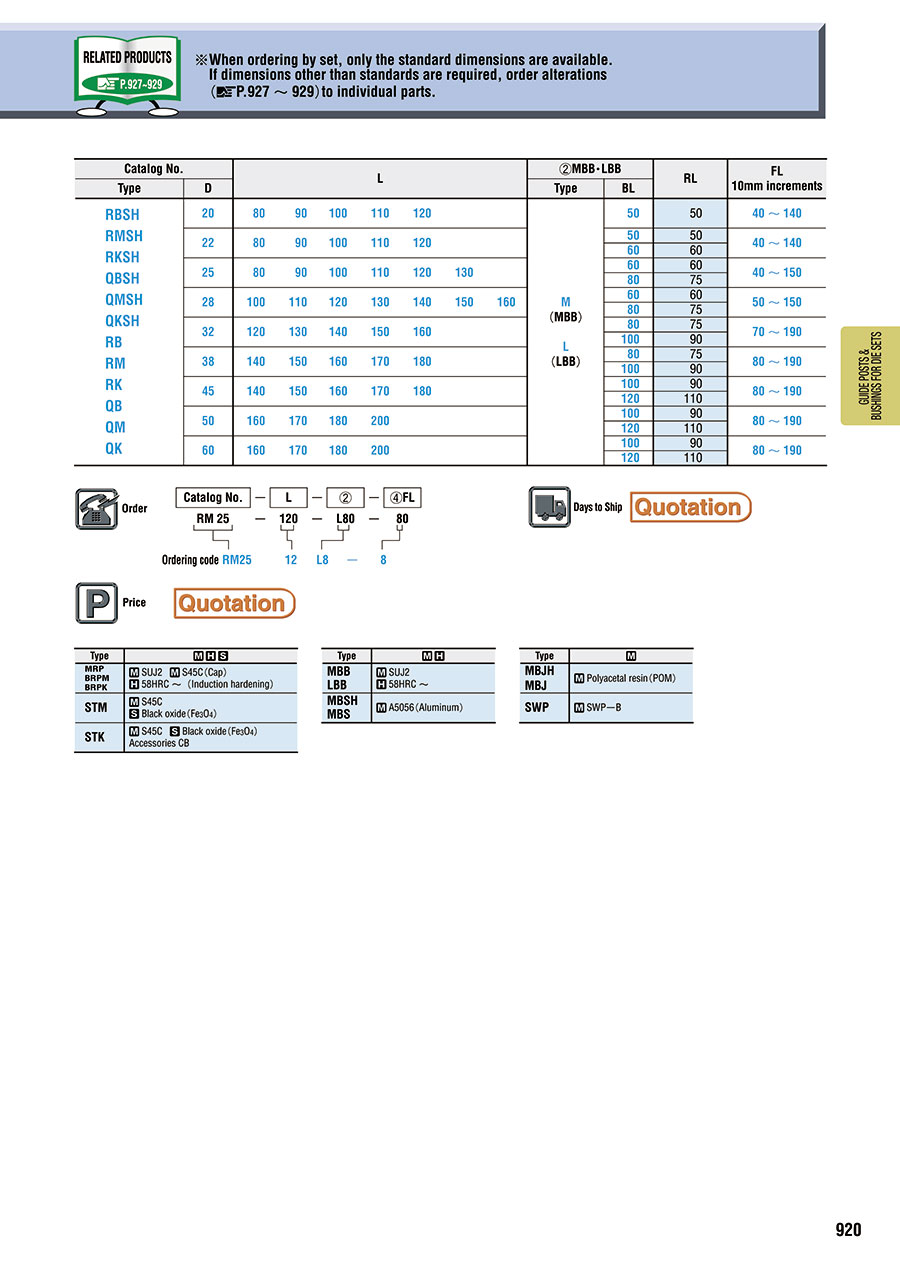

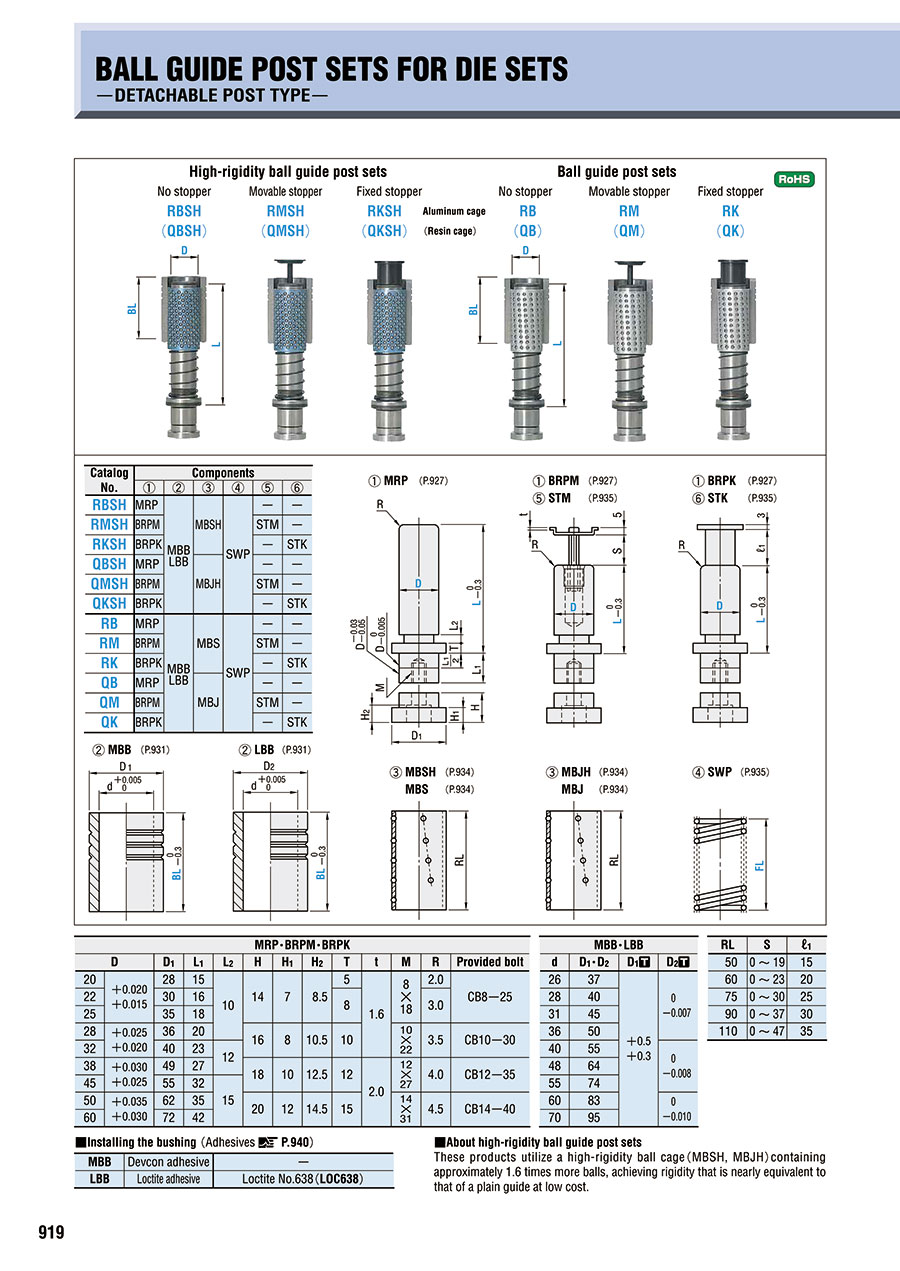

Bảng thông số bộ dẫn hướng RB

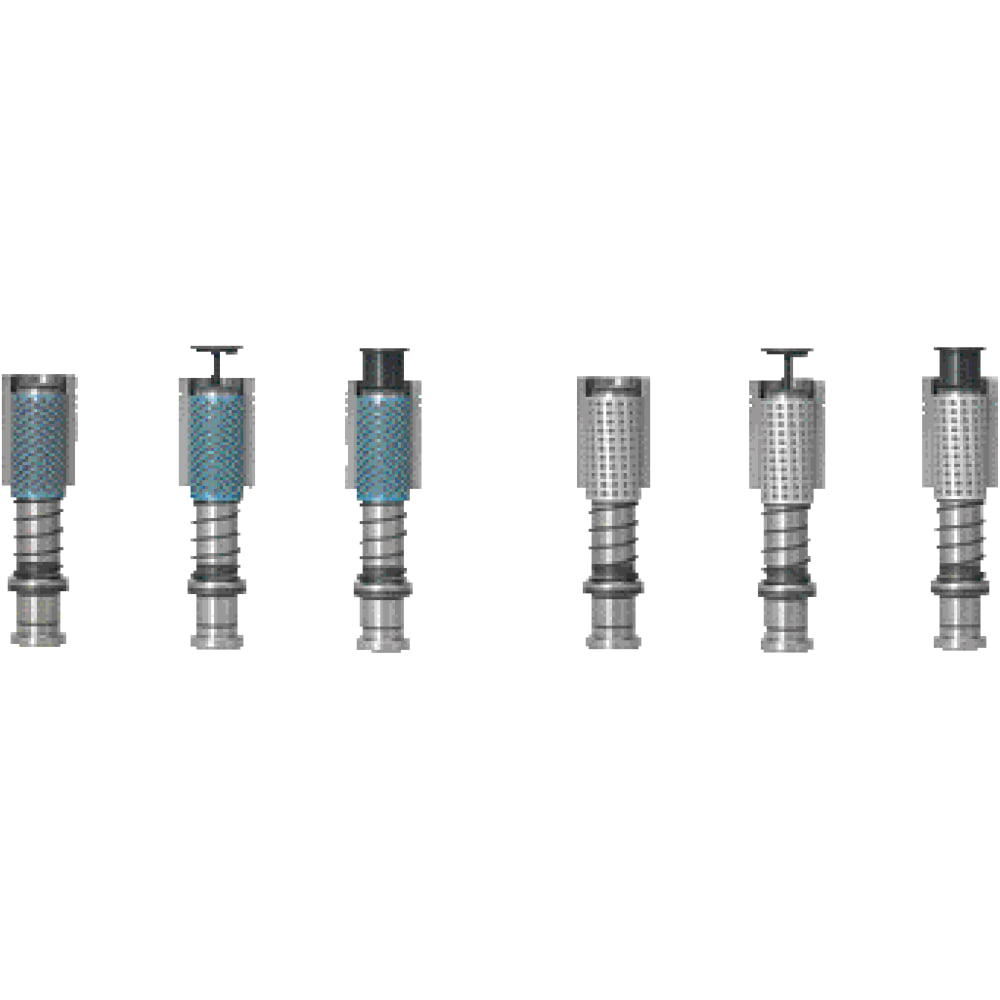

3. Ưu điểm nổi bật của bộ dẫn hướng RK

• Độ cứng cao (HRC 58–60) – chịu mài mòn và va đập tốt

• Có khả năng điều chỉnh độ hở dẫn hướng, tăng độ chính xác

• Ma sát thấp, chuyển động trơn tru và ổn định

• Giảm rung – giảm xóc hiệu quả trong quá trình dập

• Bảo dưỡng, bôi trơn đơn giản, dễ vận hành

• Đệm kín chống bụi bẩn, hạn chế mài mòn linh kiện

4. Ứng dụng của bộ dẫn hướng RK

Bộ dẫn hướng RK được sử dụng rộng rãi trong:

• Khuôn dập kim loại
• Khuôn dập liên hoàn
• Khuôn dập ngành ô tô
• Khuôn dập linh kiện điện tử
• Các hệ thống khuôn có tải trọng lớn và tần suất cao

 Khi nào nên chọn bộ dẫn hướng RK?

• Khi khuôn có kích thước lớn, tải trọng cao
• Khi cần độ ổn định và độ chính xác lâu dài
• Khi thiết kế khuôn yêu cầu dẫn hướng ngoài
• Khi muốn giảm rung và tăng tuổi thọ khuôn

5. Hướng dẫn lắp đặt bộ dẫn hướng RK

1. Xử lý các lỗ lắp ráp bạc dẫn hướng & trục dẫn hướng bằng máy doa, máy mài, hút bụi của khuôn trên và khuôn dưới.
2. Lắp trục vào khuôn dưới: Căn chỉnh trục dẫn hướng thẳng đứng, đúng vị trí lỗ lắp ráp rồi siết chặt bu lông cố định trục.
3. Lắp ống dẫn hướng(bạc) vào khuôn trên: lau khô bề mặt lỗ lắp và tra chât kết dính vào thành lỗ rồi tiến hành lắp ống dẫn hướng
4. Keo kết dính được khô sau 3-6h chúng ta tiến hành lắp đặt lò xo, bạc bi, đầu liên kết lên trục.
5. Kiểm lại các vị trí lắp, độ thẳng đứng của trục rồi tra dầu bôi trơn... lắp ráp 2 khuôn với nhau.

6.  Sun Việt – Cung cấp bộ dẫn hướng RK chất lượng

• Bộ dẫn hướng RK đúng chuẩn kỹ thuật
• Gia công chính xác cao
• Đầy đủ kích thước RK20, RK22, RK25, RK28, RK32, RK38, RK45, RK50, RK60…
• Tư vấn chọn mã theo bản vẽ
• Giao hàng nhanh toàn quốc
