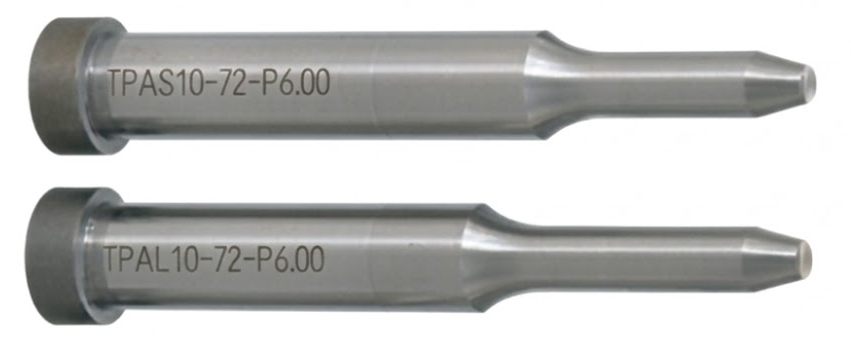

Chày đột bậc TPA4

CHÀY ĐỘT BẬC KHUÔN ĐỘT DẬP MÃ SẢN PHẨM TPA4 (D4)

Trong hệ thống linh kiện khuôn mẫu, chày đột bậc TPA4 là linh kiện quan trọng không thể thiếu, chuyên dùng để tạo lỗ hoặc tạo hình trên kim loại tấm. Với thiết kế có bậc đặc trưng (thân to đột 4mm), sản phẩm giúp tăng độ vững chắc và chịu lực tốt hơn trong suốt quá trình dập liên tục ở tốc độ cao.

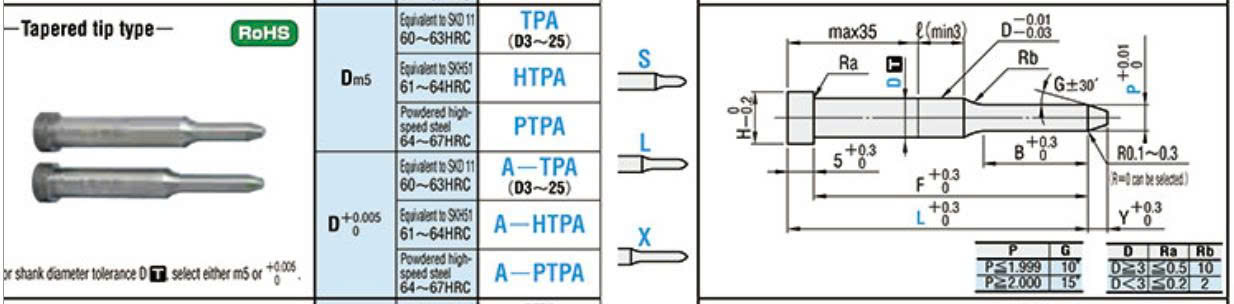

Chày đột bậc TPA

1. Đặc điểm cấu tạo

• Thiết kế tối ưu lực nén: Phần thân đột đường kính 4mm được nối liền với phần mũi đột. Thiết kế có bậc này đóng vai trò là bệ đỡ vững chãi, giúp triệt tiêu các rung động và hiện tượng uốn dọc trục, từ đó bảo vệ mũi đột nhỏ khỏi tình trạng gãy vỡ khi tiếp xúc với phôi cứng.

• Vật liệu thép chuyên dụng: Thường được chế tạo từ thép SKD11 hoặc SKH51 (thép gió). Đây là những vật liệu có khả năng chống mài mòn và chịu nhiệt tuyệt vời, giúp chày giữ vững kích thước sau hàng triệu nhịp dập.

• Độ chính xác cao: Mũi chày được mài bóng gương đạt dung sai khắt khe (±0.005mm), giúp bề mặt lỗ đột sạch, thoát phôi nhanh và tăng tuổi thọ cho toàn bộ bộ khuôn.

2. Thông số kỹ thuật tham khảo

Mã sản phẩm: TPA4

Đường kính thân: 4 mm

Vật liệu: Thép SKD11, SKH51 (Thép gió)

Độ cứng: 60-67 HRC (tùy vật liệu và yêu cầu nhiệt luyện)

Dung sai: ±0.005mm

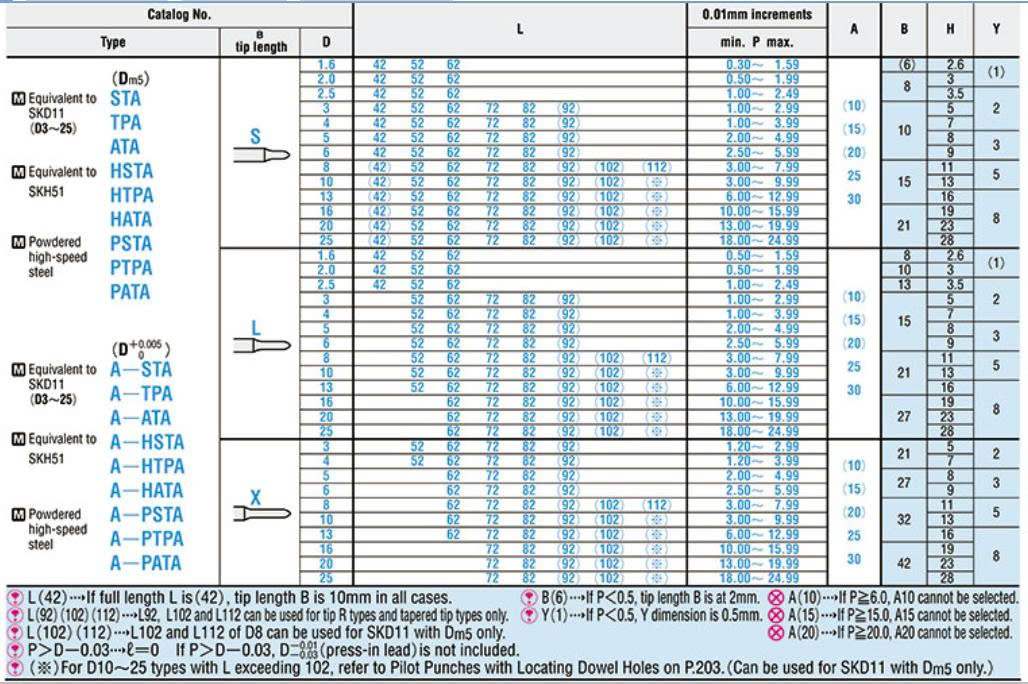

Bảng thông số chày đột bậc TPA

3. Ứng dụng thực tế:

Nhờ cấu tạo bền bỉ và độ chính xác cao, chày đột bậc TPA4 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Sản xuất Linh kiện Điện tử: Dùng để đột lỗ chính xác cao trên các tấm đồng, nhôm, thép trong các thiết bị điện tử, vỏ máy tính, điện thoại và bảng mạch.

• Ngành Công nghiệp Ô tô & Xe máy: Được sử dụng rộng rãi trong các khuôn đột dập để tạo lỗ, cắt hình các chi tiết kim loại nhỏ trên thân vỏ, khung xe, và các bộ phận phụ tùng khác.

• Công nghiệp Gia dụng & Nội thất: Tạo lỗ, dập định hình các chi tiết trong sản xuất vỏ tủ lạnh, máy giặt, linh kiện bàn ghế sắt, giá kệ và các thiết bị gia dụng.

• Gia công Cơ khí chính xác: Dùng trong khuôn dập liên hoàn hoặc khuôn đơn để đột các loại lỗ tròn, lỗ oval trên các tấm kim loại có độ cứng cao (thường làm từ thép SKD11, SKH51).

• Xây dựng & Chế tạo Máy: Sản xuất các loại bản mã nhỏ, lỗ trên thanh dầm và các chi tiết linh kiện máy móc đòi hỏi sự chắc chắn.

4. Tại sao nên chọn chày đột bậc tại Sun Việt?

• Chất lượng thép đạt chuẩn: 100% sản phẩm làm từ thép gió độ cứng cao, quy trình xử lý nhiệt nghiêm ngặt.

• Độ đồng tâm cao: Giúp bảo vệ cối đột và tăng tuổi thọ toàn bộ bộ khuôn.

• Hàng sẵn kho: Đáp ứng nhanh chóng mọi số lượng tại địa chỉ 22A Đức Diễn, Bắc Từ Liêm, Hà Nội.
