⭐ 1. Chốt đẩy dẹp là gì?

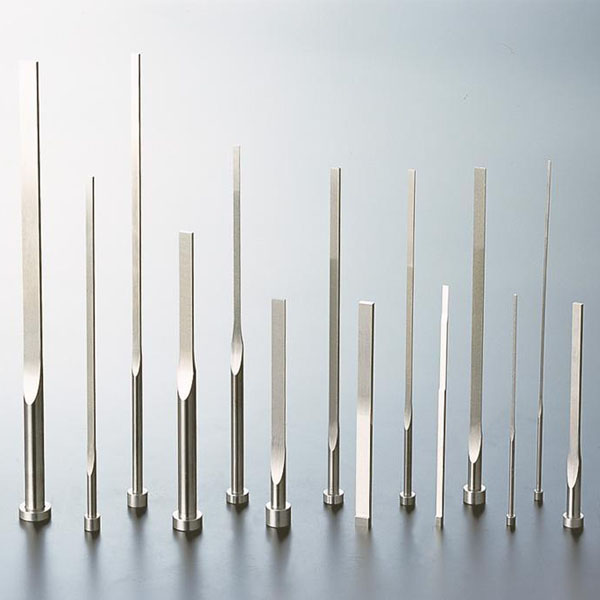

Chốt đẩy dẹp (Flat Ejector Pin / Blade Ejector Pin) là loại chốt đẩy có đầu dẹp dạng lưỡi thay vì dạng tròn như chốt đẩy thông thường.
Được sử dụng trong các bộ khuôn có:

• Thành mỏng

• Chi tiết nhỏ

• Góc cạnh hẹp

• Khe rãnh dài hoặc nông

• Vị trí khó mà chốt tròn không thể đẩy được

➡ Chốt đẩy dẹp giúp đẩy sản phẩm ra khỏi lòng khuôn đúng vị trí – không làm biến dạng – không để lại dấu hằn.

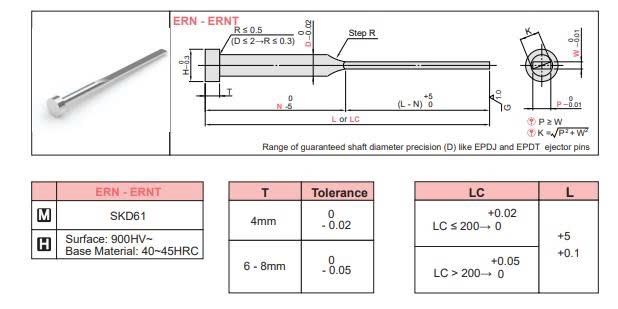

⭐ 2. Cấu tạo của chốt đẩy dẹp

Một chốt đẩy dẹp tiêu chuẩn gồm:

✔ Phần lưỡi đẩy (Blade)

• Mỏng, phẳng, sắc nét

• Tiếp xúc trực tiếp với sản phẩm

• Chịu ma sát lớn → cần độ cứng cao

✔ Phần thân tròn

• Lắp vào tấm đẩy (Ejector Plate)

• Giúp chốt dịch chuyển theo hành trình tịnh tiến

✔ Phần bo chuyển tiếp

• Vùng chuyển từ thân tròn sang lưỡi dẹp

• Yêu cầu gia công chính xác để tránh gãy

⭐ 3. Vật liệu – độ cứng của chốt đẩy dẹp

Vì phần lưỡi chịu lực lớn, vật liệu phải rất cứng:

Độ cứng sau nhiệt luyện:
👉 HRC 58 – 62

⭐ 4. Ưu điểm của chốt đẩy dẹp

• Đẩy được những vị trí chốt tròn không thể vào được

• Không tạo vết lõm trên bề mặt sản phẩm

• Phù hợp cho rãnh mỏng – khe hẹp – gân mảnh

• Độ bền cao, ít gãy nhờ thân tròn cứng vững

• Giảm lỗi sản phẩm khi ép nhựa

• Dễ thay thế, lắp đúng theo tiêu chuẩn khuôn

⭐ 5. Ứng dụng của chốt đẩy dẹp

Dùng nhiều trong các ngành:

• Nhựa kỹ thuật (ABS, PC, Nylon…)

• Vỏ điện tử – pin – đồ gia dụng

• Linh kiện có rãnh nhỏ hoặc chi tiết mỏng

• Khuôn dập thành mỏng

• Sản phẩm yêu cầu bề mặt thẩm mỹ cao

➡ Đây là loại chốt chuyên dụng cho chi tiết hẹp – mảnh – khó đẩy.

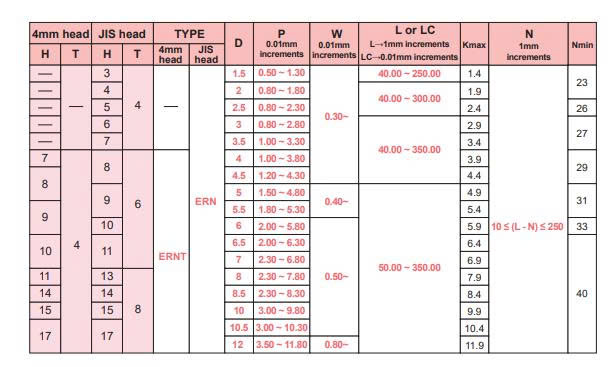

⭐ 6. Kích thước tiêu chuẩn

Đầu dẹp có nhiều kích thước:

• Chiều rộng Blade: 1–10 mm

• Độ dày lưỡi: 0.2 – 2 mm

• Đường kính thân: 3–12 mm

• Chiều dài tổng: 40–300 mm

Có thể gia công theo bản vẽ nếu khách yêu cầu.

⭐ 7. Khi nào nên dùng chốt đẩy dẹp?

Dùng khi:

• Sản phẩm có gân nhỏ – khe hẹp – rãnh sâu

• Cần đẩy ra tại diện tích rất nhỏ

• Không muốn để lại dấu lõm trên bề mặt

• Chốt tròn bị kêu, gãy, không đi vào được

• Yêu cầu sản phẩm bề mặt đẹp

⭐ 8. Vì sao chọn chốt đẩy dẹp SUN VIỆT?

✔ Vật liệu chuẩn SKH51 / SKD61
✔ Độ cứng cao – ít mòn – không gãy
✔ Mài chính xác ±0.005 mm
✔ Có sẵn nhiều size phổ biến
✔ Gia công theo bản vẽ trong 1–2 ngày
✔ Giá tốt – giao nhanh toàn quốc
