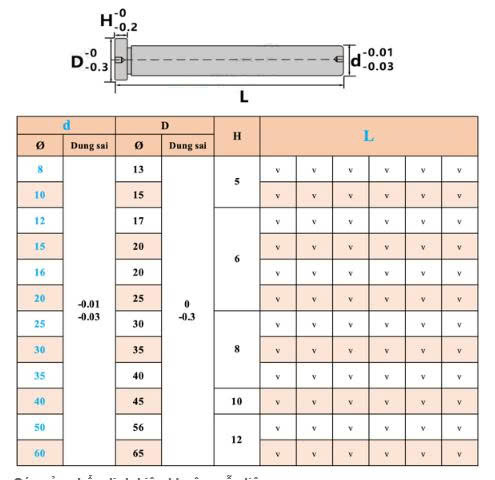

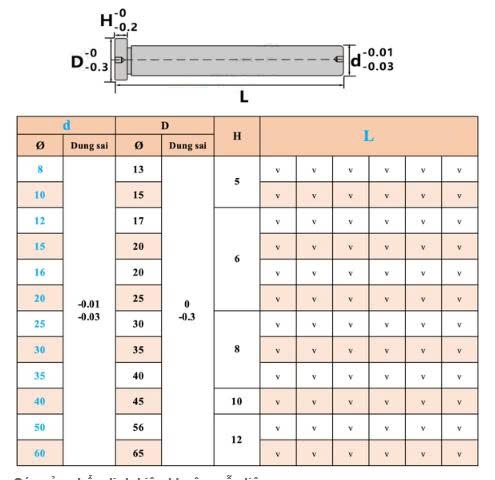

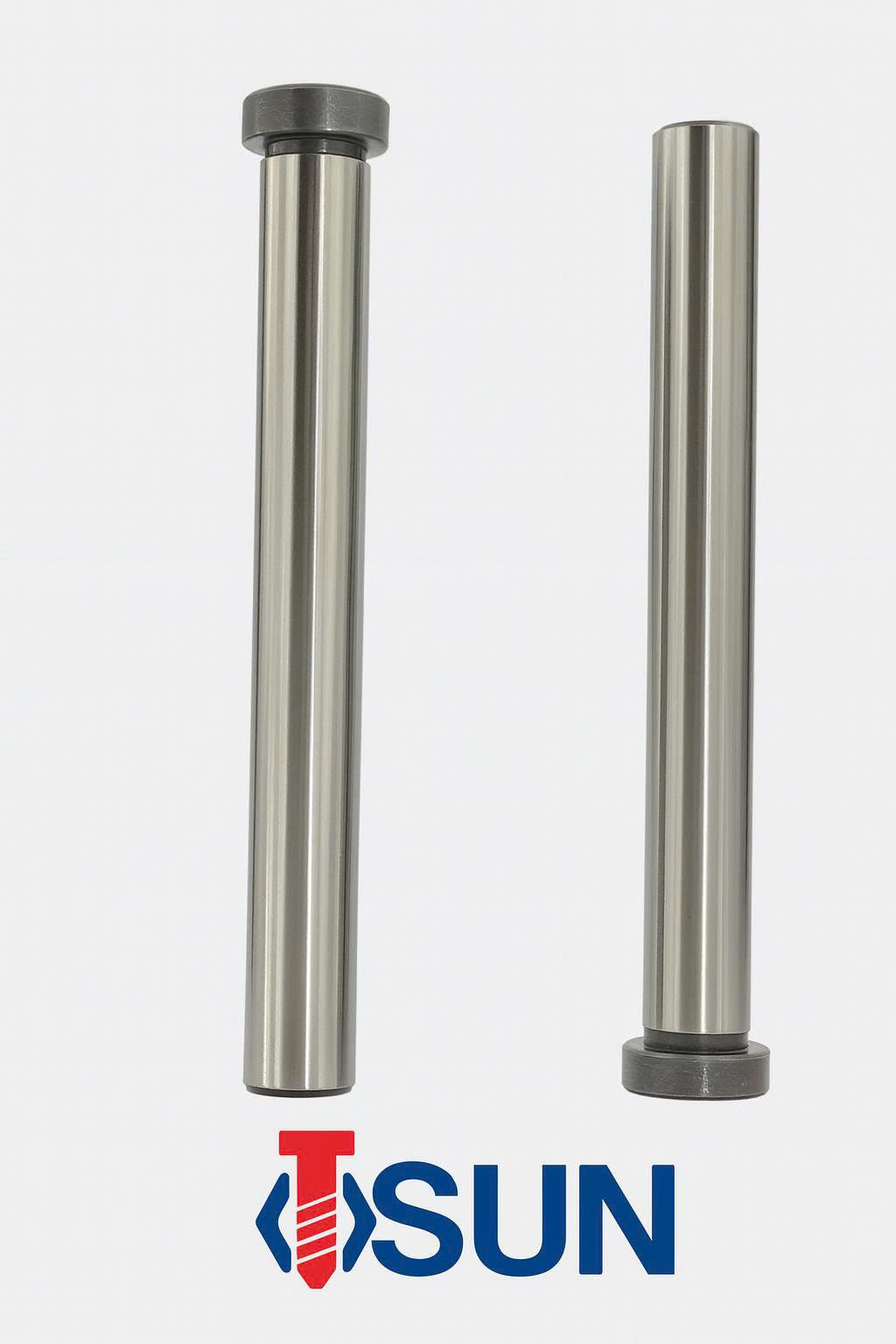

Chốt hồi Return Pin RP là linh kiện khuôn mẫu được chế tạo hàng loạt theo bản vẽ tiêu chuẩn, kích thước và dung sai theo bản vẽ. Chốt pin hồi được sử dụng trong khuôn đúc áp lực như khuôn ép nhựa, khuôn đúc nhôm, kẽm ...đề hồi hệ thống dàn đẩy về vị trí ban đâu.
Vật liệu: 20Cr
Độ cứng: 55-62 hrc
Mã chốt hồi: RP ~ tương đương các mã RP4TLM, RP8TH, RP4TH ..
Chốt hồi (Return Pin) là linh kiện quan trọng trong bộ khuôn ép nhựa, có nhiệm vụ kéo cụm ty đẩy (Ejector System) trở về vị trí ban đầu sau khi đã đẩy sản phẩm ra khỏi lòng khuôn.
➡ Nếu ty đẩy có nhiệm vụ đẩy sản phẩm, thì chốt hồi là chi tiết kéo hệ thống đó trở lại khi khuôn đóng.
Chốt hồi là yếu tố giúp đảm bảo chu trình ép nhựa diễn ra ổn định, chính xác và an toàn.
Kéo ty đẩy về vị trí ban đầu khi khuôn đóng
Đảm bảo hành trình đẩy – hồi đúng nhịp
Ngăn cụm đẩy “mắc kẹt” hoặc đứng yên sau khi đẩy sản phẩm
Hạn chế hư hỏng tấm đẩy & chốt đẩy
Làm việc đồng bộ với cơ cấu đẩy để tăng độ bền khuôn
➡ Không có chốt hồi → hệ thống ty đẩy không thể hồi đúng vị trí → dễ gãy ty đẩy, lệch hành trình và gây lỗi sản phẩm.
Chốt hồi thường mạnh hơn ty đẩy vì chịu lực nén lớn khi khuôn đóng.
Để tỳ vào tấm A hoặc tấm khuôn khi kéo cụm đẩy về.
SKD11 (chống mài mòn mạnh)
SUJ2 (độ cứng cao)
40Cr / S45C nhiệt luyện (giá tốt – bền)
Giúp chịu lực tốt, không biến dạng khi va đập mạnh.
Khuôn ép nhựa 2 tấm, 3 tấm
Hệ thống ejector plate (tấm đẩy)
Các bộ khuôn có hành trình đẩy dài
Khuôn cần chạy tốc độ cao – tần suất lớn
Máy ép nhựa tự động và bán tự động
Chốt hồi đặc biệt quan trọng trong khuôn có nhiều ty đẩy hoặc sản phẩm đẩy khó.
| Tiêu chí | Ty đẩy | Chốt hồi |
|---|---|---|
| Chức năng | Đẩy sản phẩm ra | Kéo toàn bộ cụm đẩy về |
| Khi hoạt động | Khi khuôn mở | Khi khuôn đóng |
| Vị trí | Trong lòng khuôn | Ngoài vùng tạo hình |
| Chịu lực | Trung bình | Lực lớn khi khuôn đóng |
| Hình dạng | Thân nhỏ, dài | Thân lớn, có bậc |
✔ Hoạt động đồng bộ với hệ thống ty đẩy
✔ Khuôn vận hành ổn định – ít lỗi
✔ Giảm nguy cơ gãy ty đẩy
✔ Tăng tuổi thọ tấm đẩy & cụm đẩy
✔ Giảm chi phí sửa chữa khuôn
✔ Lắp đặt đơn giản – thay thế dễ dàng
Chọn đúng đường kính và chiều dài theo bản vẽ khuôn
Chọn vật liệu phù hợp:
Khuôn chạy nhanh → SKD11 / SUJ2
Khuôn tiêu chuẩn → 40Cr / S45C
Đảm bảo đầu chốt tiếp xúc đúng bề mặt tấm khuôn
Kiểm tra hành trình đẩy – hồi trước khi đưa vào sản xuất
