Chốt/ty đẩy ống d6 cho khuôn ép nhựa
Ty đẩy ống d6 có lựa chọn d=6 mm và nhiều chiều dài, gồm cả L450, L500. Việc chọn D phải dựa trên bản vẽ và kích thước lắp thực tế.

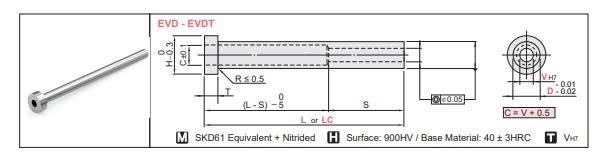

Ty đẩy ống là chi tiết dạng ống rỗng trong cơ cấu đẩy của khuôn. Khi chọn mua, cần đối chiếu cả kích thước lỗ, thân, vai và chiều dài với chốt lõi cùng thiết kế khuôn.
Bảng lựa chọn kích thước Chốt/ty đẩy ống d6
Đơn vị: mm. Các số dưới đây là lựa chọn đang hiển thị trên trang, cần xác nhận tổ hợp quy cách trước khi đặt hàng.
| Thông tin | Lựa chọn |
|---|---|
| d | 6 |
| D | 8; 10; 12; 14; 16; 18; 20 — cần đối chiếu bản vẽ |
| L | 50; 100; 200; 300; 450; 500 |
| Vật liệu | Thép SKD61 |
| Độ cứng, dung sai | Xác nhận theo catalogue hoặc bản vẽ của đúng quy cách đặt mua |
| Giá | L100: 150.000đ/cái; L200: 175.000đ/cái; L300: 200.000đ/cái. Chiều dài khác: xem giá ở phiên bản hoặc liên hệ xác nhận. |
Lưu ý lắp ghép: Đọc ký hiệu d, D, L theo bản vẽ của sản phẩm. Nếu d là đường kính lỗ và D là đường kính thân thì D phải lớn hơn d. Không ghép tùy ý mọi lựa chọn d/D/L thành quy cách hợp lệ.
Cần xác nhận cấu hình: Bộ chọn hiện còn giá trị D4 và D6. Không đặt cấu hình d6/D4 hoặc d6/D6 khi d là đường kính trong và D là đường kính ngoài; vui lòng gửi bản vẽ để Sun Việt kiểm tra trước khi xác nhận đơn.
Thông tin cần gửi để chọn đúng ty đẩy ống
- Quy cách d × D × L và đơn vị đo.
- Kích thước vai, đầu ống, chiều dài làm việc và ảnh mẫu hoặc bản vẽ.
- Vật liệu, độ cứng, dung sai lắp ghép và yêu cầu bề mặt.
- Số lượng cần mua; thời gian giao được xác nhận khi báo giá.
Tham khảo các dòng ty đẩy ống
Xem danh mục Chốt/Ty đẩy ống khuôn ép nhựa và linh kiện khuôn mẫu.
Chốt/ty đẩy ống SKD61 | Chốt/ty đẩy ống d1.5 | Chốt/ty đẩy ống d3.5
Liên hệ tư vấn và báo giá
Gửi tên sản phẩm, quy cách và bản vẽ hoặc ảnh mẫu để xác nhận thông số, tình trạng hàng và thời gian giao.
