● Vật liệu: SUJ2
● Độ cứng cao 58 - 62°HRC (Chống mài mòn cao)
● Xử lý nhiệt chân không khử cacbon không bị oxy hóa và tăng độ cứng chống mài mòn.

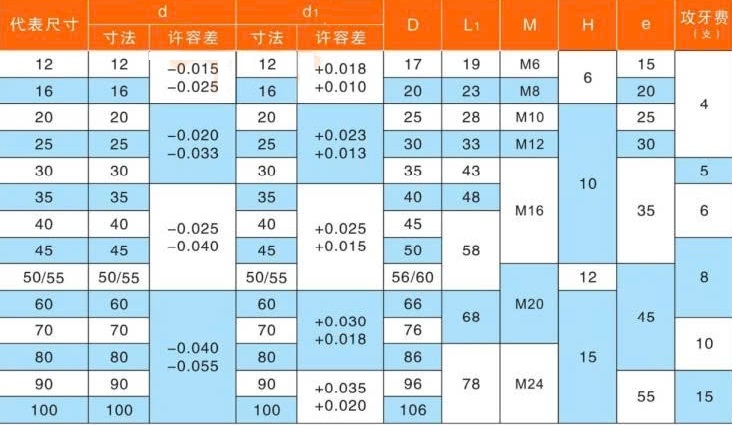

● Kích thước trục d: φ8 φ10 φ12 φ13 φ16 φ20 φ25 φ28 φ30 φ32 φ35 φ40 φ50 φ60
● Đủ mọi kích thước lựa chọn L 40 --> 500 (Theo yêu cầu thiết kế)

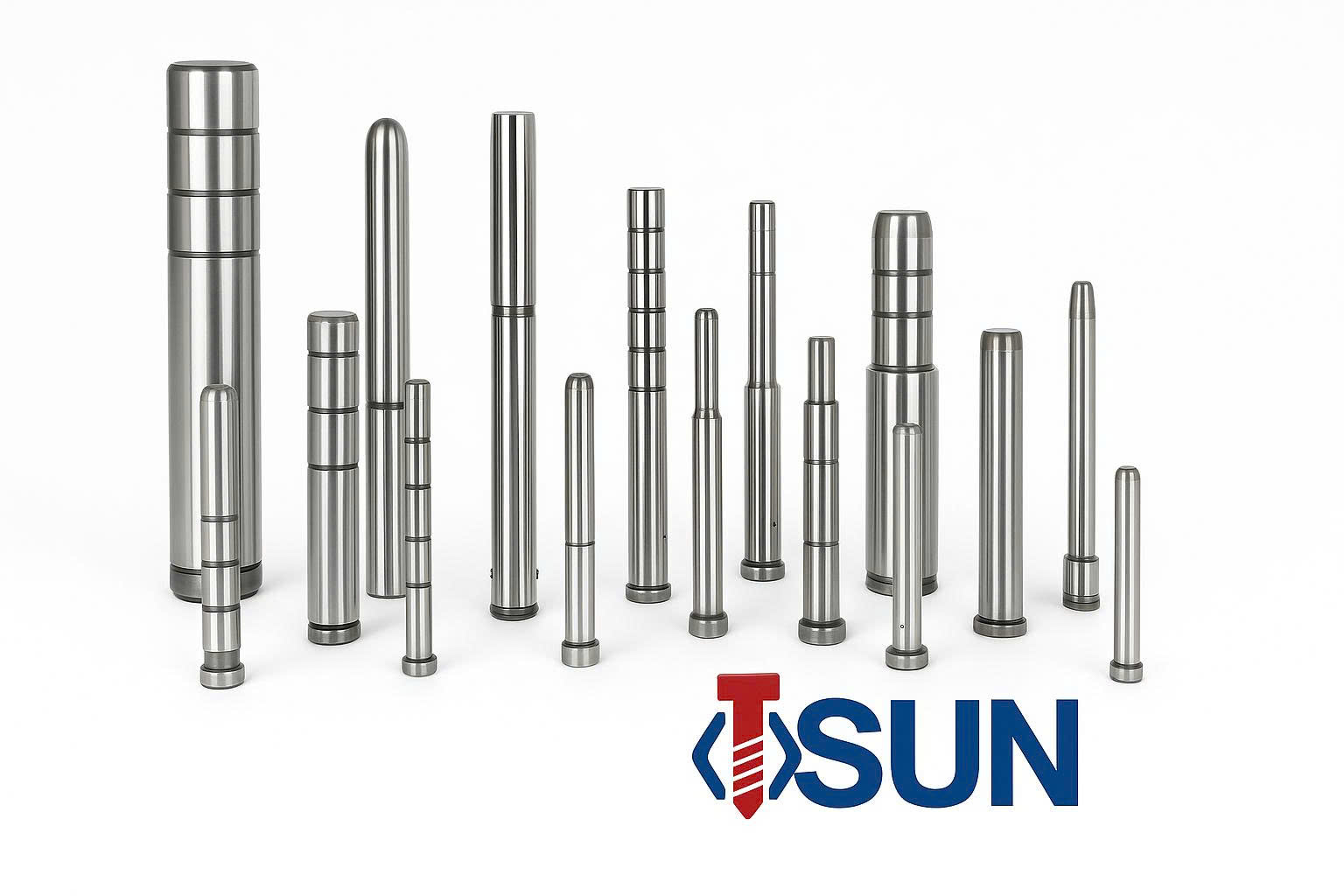

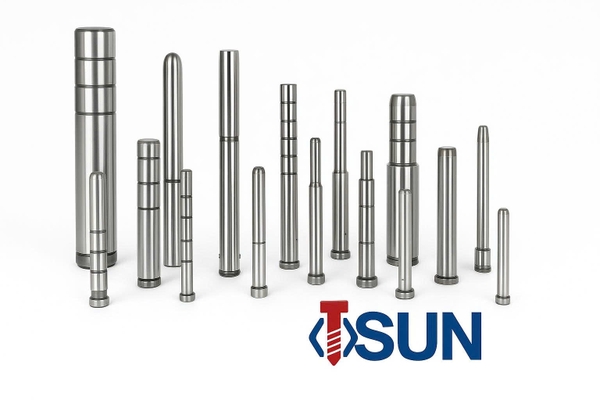

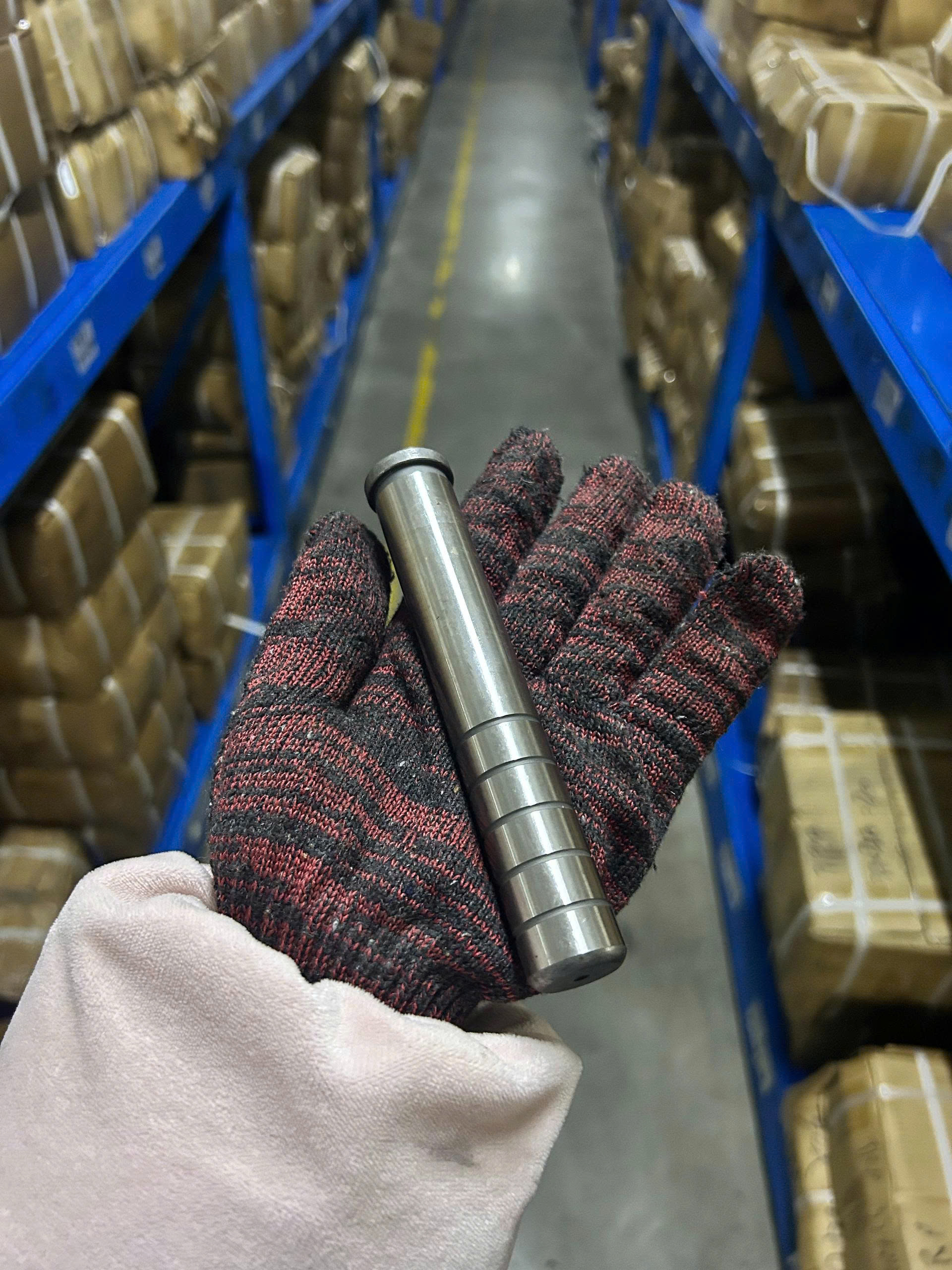

GPJL là dòng trục dẫn hướng dùng trong khuôn ép nhựa, kết hợp với bạc dẫn hướng để đảm bảo hai tấm khuôn đóng – mở đúng tâm, vận hành ổn định và hạn chế mài mòn.
GPJL thuộc nhóm Guide Pin, nghĩa là loại trục dẫn hướng thân dài, phù hợp nhiều loại khuôn, đặc biệt là khuôn 2 tấm – 3 tấm cần độ dẫn hướng cao.

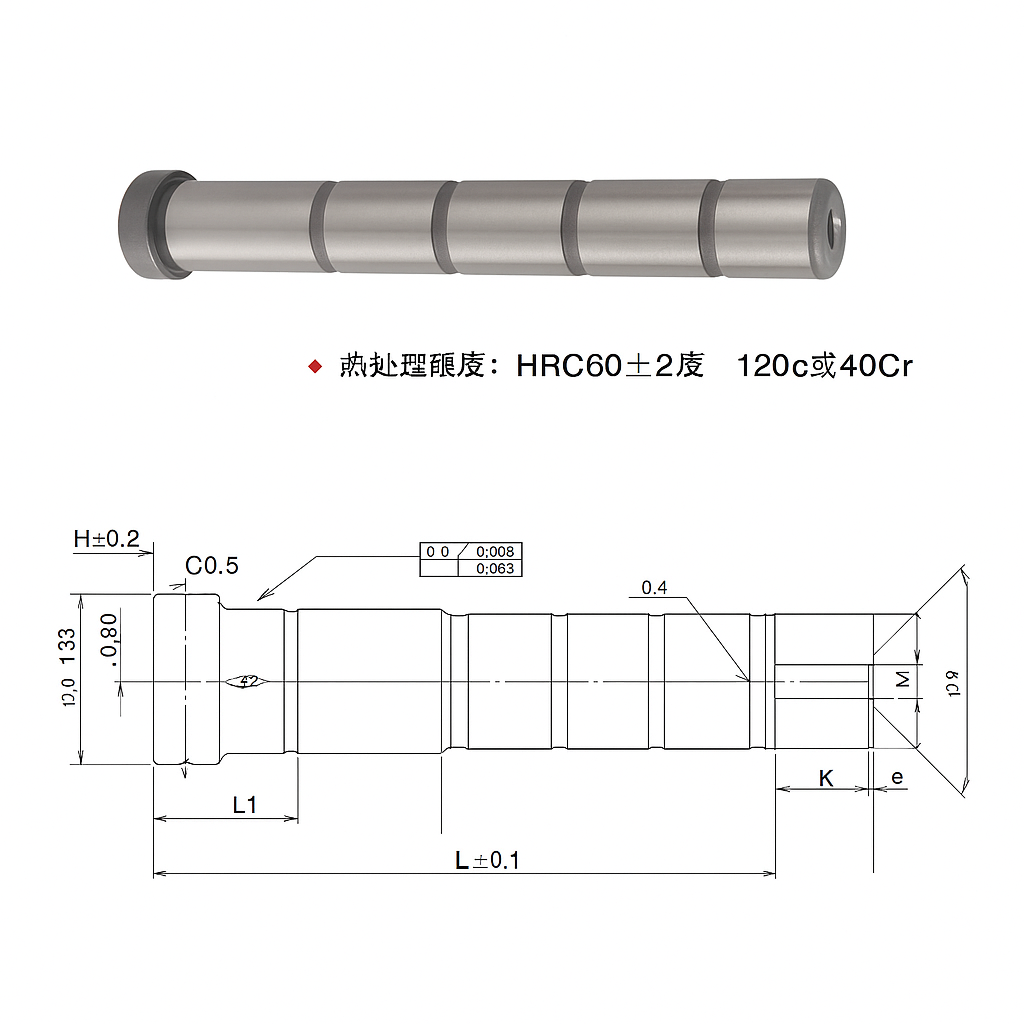

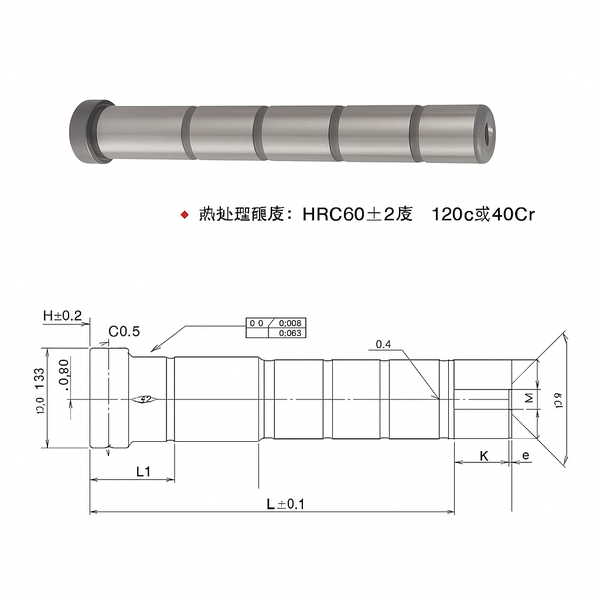

Một trục GPJL tiêu chuẩn gồm:
Đầu bo dẫn hướng giúp chốt tự căn tâm khi vào bạc
Thân chốt mài chính xác (dung sai ±0.005 mm)
Vai chốt để định vị vào tấm khuôn
Đuôi chốt dạng ép hoặc dạng bắt vít tùy thiết kế
Thân trục thường có rãnh dầu hoặc dạng trơn, tùy yêu cầu ma sát.
SUJ2 – thép vòng bi, độ cứng cao, rất phổ biến
SKD11 – dùng cho khuôn chạy tốc độ cao
S45C tôi cao tần – giá tốt, dùng cho khuôn tiêu chuẩn
58 – 62 HRC, giúp:
Chống mài mòn
Tăng tuổi thọ khi chốt chạy liên tục
Đảm bảo độ chính xác lâu dài
| Ưu điểm | Lợi ích thực tế |
|---|---|
| Thân dài – ổn định | Dẫn hướng tốt cho khuôn lớn hoặc khuôn hành trình dài |
| Độ chính xác cao | Giảm lệch tâm – hạn chế lỗi bavia |
| Chạy êm | Giảm ma sát khi kết hợp với bạc trơn hoặc bạc bi |
| Lắp thay thế dễ dàng | Chuẩn size – tương thích nhiều loại khuôn |
| Độ cứng cao 58–62 HRC | Tăng tuổi thọ, chịu tải lớn |
GPJL được dùng trong:
Khuôn ép nhựa 2 tấm – 3 tấm
Khuôn kỹ thuật – khuôn chính xác
Máy móc tự động hóa có cơ cấu dẫn hướng
Khuôn chuyên dụng chạy tốc độ cao
Hệ thống chốt dẫn hướng yêu cầu độ ổn định lớn
GPJL phù hợp khi:
Khuôn có hành trình dài
Khuôn cần ổn định, ít rung, ít lệch
Cần độ chính xác cao
Chốt làm việc trong môi trường ma sát lớn
Dùng chung với các loại bạc: SGBL – SGBA – JBAC – JBAM – GBB/GBBM
✔ Đường kính & chiều dài chuẩn Catalog
✔ Mài chính xác cao, độ tròn tuyệt đối
✔ Nhiệt luyện đạt 58–62 HRC
✔ Chất lượng ổn định – giá cạnh tranh
✔ Hàng sẵn kho nhiều kích thước
✔ Tư vấn đúng size theo bản vẽ khuôn
✔ Giao nhanh toàn quốc
