Lò xo đĩa D8

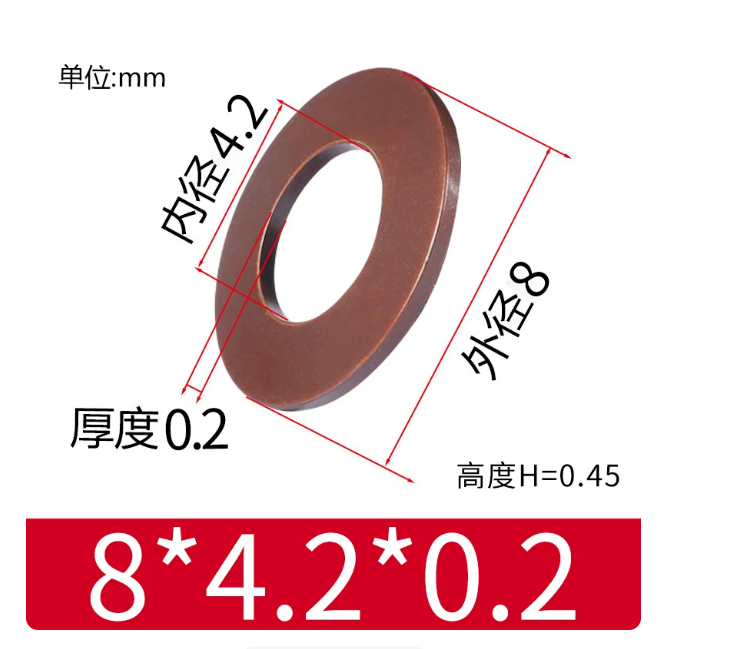

Lò xo đĩa D8 × d4,2 × 0,2 mm bằng thép

Lò xo đĩa D8 là vòng đệm đàn hồi dạng côn (Belleville), có đường kính ngoài D = 8 mm, đường kính trong d = 4,2 mm và chiều dày t = 0,2 mm. Vật liệu: thép. Quy cách nhỏ gọn phù hợp để xem xét trong các cụm cơ khí cần phần tử đàn hồi chịu nén dọc trục, tùy yêu cầu thiết kế.

Thông số sản phẩm

Lực nén tại hành trình làm việc, mác thép, độ cứng, dung sai và xử lý bề mặt cần được xác nhận theo bản vẽ hoặc dữ liệu của đúng sản phẩm. Không suy ra các thông số này chỉ từ kích thước 8 × 4,2 × 0,2 mm.

Đặc điểm và cách lựa chọn

Khi chịu lực nén dọc trục, lò xo đĩa biến dạng đàn hồi để tạo lực phản hồi. Trước khi lắp, cần kiểm tra không gian dẫn hướng, bề mặt tỳ, tải yêu cầu và hành trình cho phép. Chiều dày 0,2 mm là chiều dày vật liệu, không phải chiều cao tự do của đĩa côn.

• Đối chiếu D8 với đường kính không gian lắp bên ngoài.
• Kiểm tra d4,2 với trục hoặc chi tiết dẫn hướng và khe hở theo thiết kế.
• Xác nhận lực – hành trình trước khi chọn làm phần tử tạo tiền tải hoặc lực hồi.
• Nếu xếp chồng, các đĩa lồng cùng chiều giúp tăng lực; xếp nối tiếp giúp tăng hành trình. Cần kiểm tra ma sát, dẫn hướng và đặc tính của cả cụm.

Tham khảo nhóm sản phẩm liên quan

Xem thêm danh mục Lò xo đĩa Belleville để tìm hiểu ứng dụng và cách chọn. Các nhóm lò xo và phụ kiện gá kẹp được tổng hợp tại Lò xo & Phụ kiện khuôn.

Đặt mua lò xo đĩa 8 × 4,2 × 0,2 mm

Vui lòng gửi quy cách D8 × d4,2 × t0,2 mm, số lượng, yêu cầu lực – hành trình và bản vẽ hoặc ảnh mẫu nếu có. Aisun sẽ xác nhận thông số còn lại, tình trạng hàng và báo giá trước khi đặt mua.

Aisun – Công ty Sun Việt
Điện thoại/Zalo: 0964.892.035.

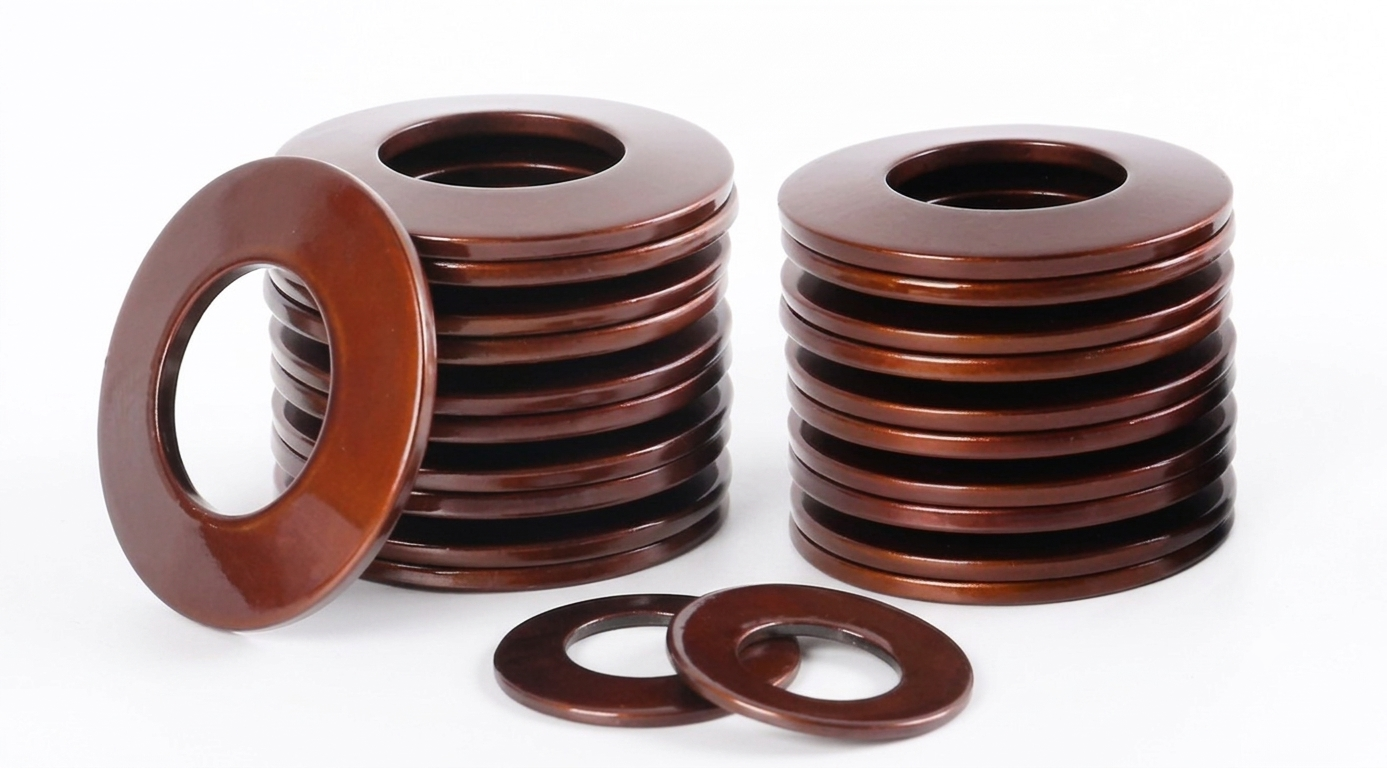

Ảnh minh họa dòng lò xo đĩa; kích thước sản phẩm được xác định theo bảng thông số ở trên.
