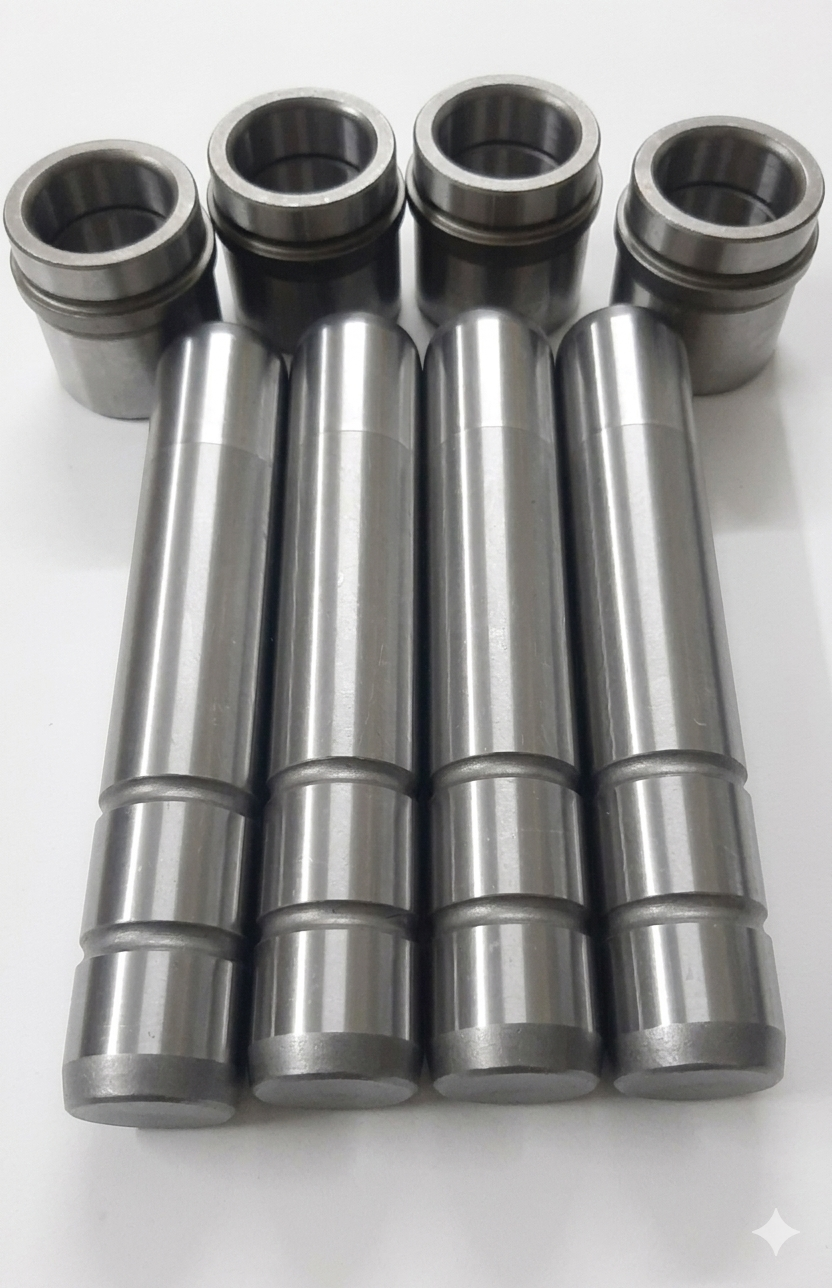

Trục dẫn hướng EGH13

TRỤC DẪN HƯỚNG CÓ RÃNH DẦU EGH13 – GIẢI PHÁP CHỐNG KẸT KHUÔN TỐI ƯU

Trục dẫn hướng EGH13 với đường kính thân 13mm tích hợp hệ thống rãnh dầu thông minh giúp hệ thống khuôn vận hành trơn tru, bền bỉ và chính xác tuyệt đối.

1. Khái niệm

Trục dẫn hướng EGH13 là dòng chốt dẫn hướng trụ thẳng tiêu chuẩn, được gia công đặc biệt với các rãnh dẫn dầu (hình xoắn ốc hoặc hình lưới) trên bề mặt thân chốt.

Đường kính thân: 13 mm.

Cơ chế hoạt động: Các rãnh dầu đóng vai trò là kho lưu trữ và phân phối màng dầu bôi trơn đều khắp bề mặt tiếp xúc giữa chốt và bạc dẫn hướng. Điều này giúp loại bỏ hoàn toàn tình trạng ma sát khô – nguyên nhân chính gây cháy chốt và kẹt khuôn trong quá trình sản xuất liên tục ở cường độ cao.

Trục dẫn hướng khuôn mẫu

2.Đặc điểm kỹ thuật và ứng dụng

2.1.Đặc điểm kỹ thuật

• Đường kính: 13 mm

• Chiều dài: 40-150mm

• Cấu tạo: rãnh dầu, 1 đầu có ren trong

• Vật liệu: Thép SUJ2, độ cứng 58 HRC

• Bề mặt: Mài chính xác, độ nhẵn cao

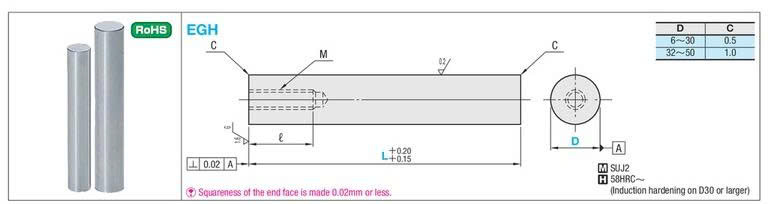

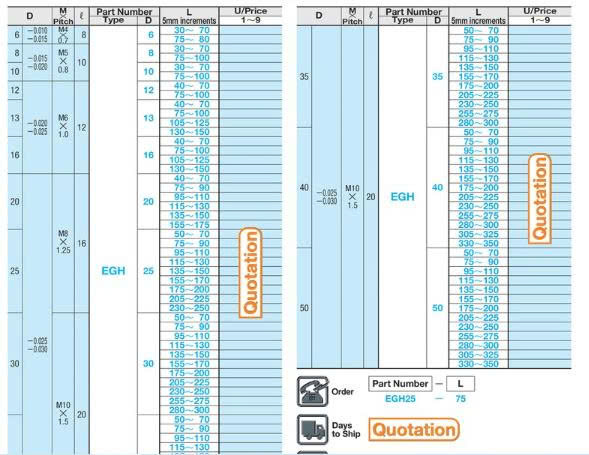

Bảng thông số trục dẫn hướng EGH

2.2.Ứng dụng

• Khuôn ép nhựa: Sử dụng phổ biến trong các bộ khuôn ép linh kiện điện dân dụng, phụ tùng xe máy và thiết bị y tế.

• Khuôn dập tấm: Dẫn hướng chính xác cho các tấm đẩy, cụm chi tiết tịnh tiến yêu cầu độ cứng vững cao.

• Đồ gá (Jig) và Tự động hóa: Làm trục trượt dẫn hướng cho cơ cấu xy lanh, cánh tay robot hoặc các bàn trượt chính xác trong dây chuyền sản xuất.

3.Tại sao nên chọn trục dẫn hướng EGH tại Sun Việt:

• Vận hành liên tục: Nhờ rãnh dầu bôi trơn,có thể giảm tần suất dừng máy để tra dầu, giúp nâng cao năng suất lao động.

• Độ bền gấp đôi: Kết cấu SUJ2 cứng cáp giúp kéo dài tuổi thọ linh kiện, giảm chi phí thay thế định kỳ.

• Sẵn hàng tại kho: Tổng kho tại 22A Đức Diễn luôn sẵn các quy cách chiều dài (L) đa dạng của EGH6, sẵn sàng giao ngay trong ngày.

• Tư vấn chuyên sâu: Đội ngũ kỹ thuật của Sun Việt hỗ trợ tư vấn cách lựa chọn dung sai phù hợp giữa chốt và bạc để đạt hiệu quả vận hành tốt nhất.

Sun Việt là đơn vị cung cấp trục dẫn hướng EGH và đầy đủ linh kiện khuôn mẫu với kích thước tiêu chuẩn, hàng sẵn kho, hỗ trợ tư vấn kỹ thuật theo bản vẽ khuôn.
