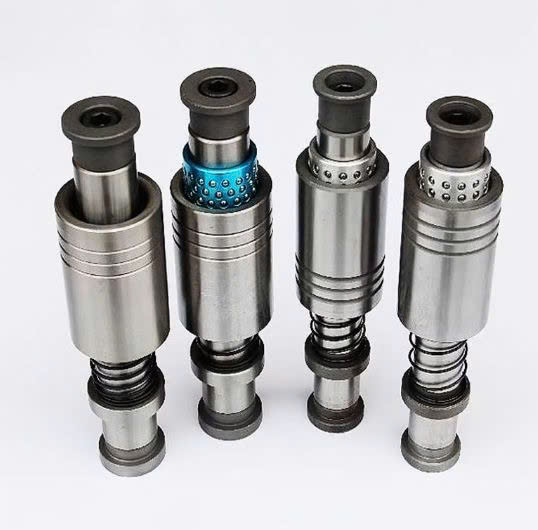

Bộ dẫn hướng QK28 (Guide Post Set) là linh kiện cơ khí chính xác cao, được lắp đặt đồng trục giữa tấm khuôn trên và tấm khuôn dưới.
Nhiệm vụ cốt lõi của QK28 là định vị vị trí và dẫn hướng cho hành trình đóng - mở khuôn diễn ra khớp nhau một cách hoàn hảo, ngay cả dưới áp lực dập cực lớn từ máy ép.
Đây là dòng phụ tùng khuôn dập then chốt, đóng vai trò "xương sống" trong các ngành công nghiệp mũi nhọn như:
Cơ khí chế tạo máy.
Sản xuất phụ tùng ô tô, xe máy.
Công nghiệp phụ trợ và điện tử gia dụng.

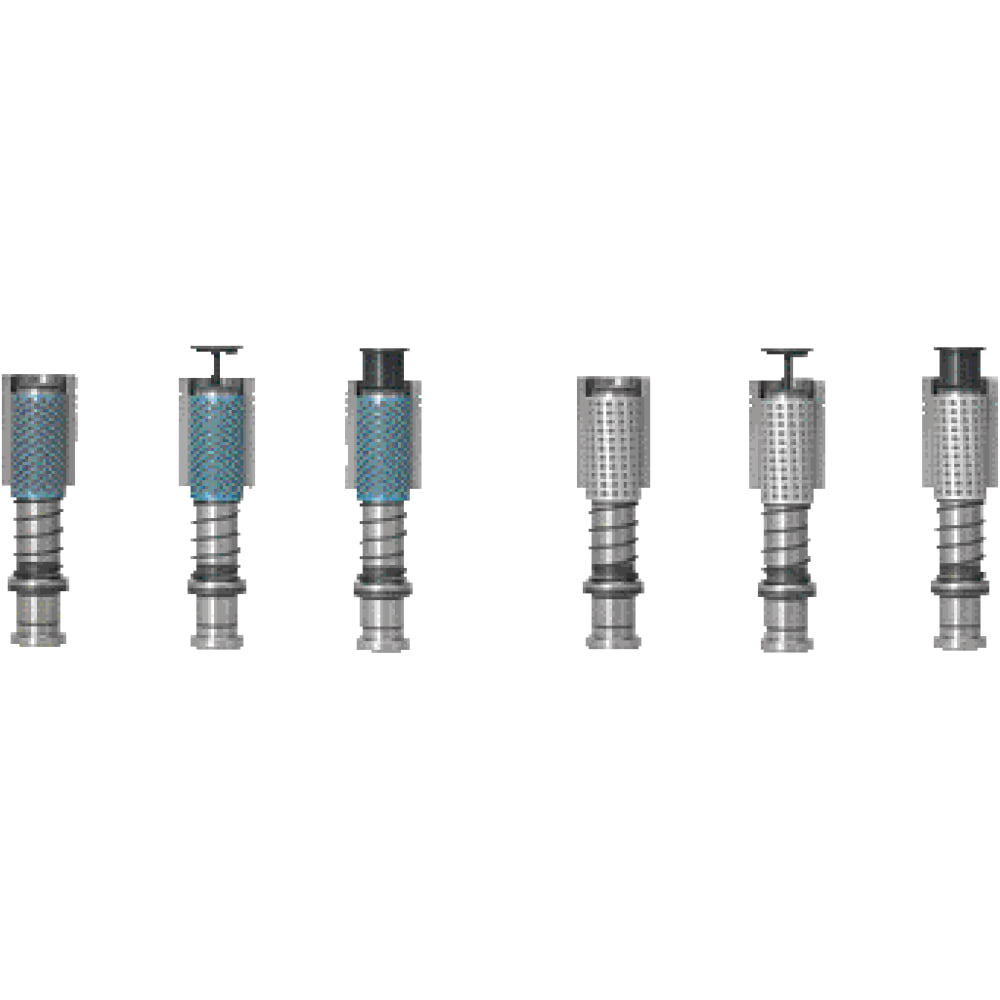

Bộ dẫn hướng QK

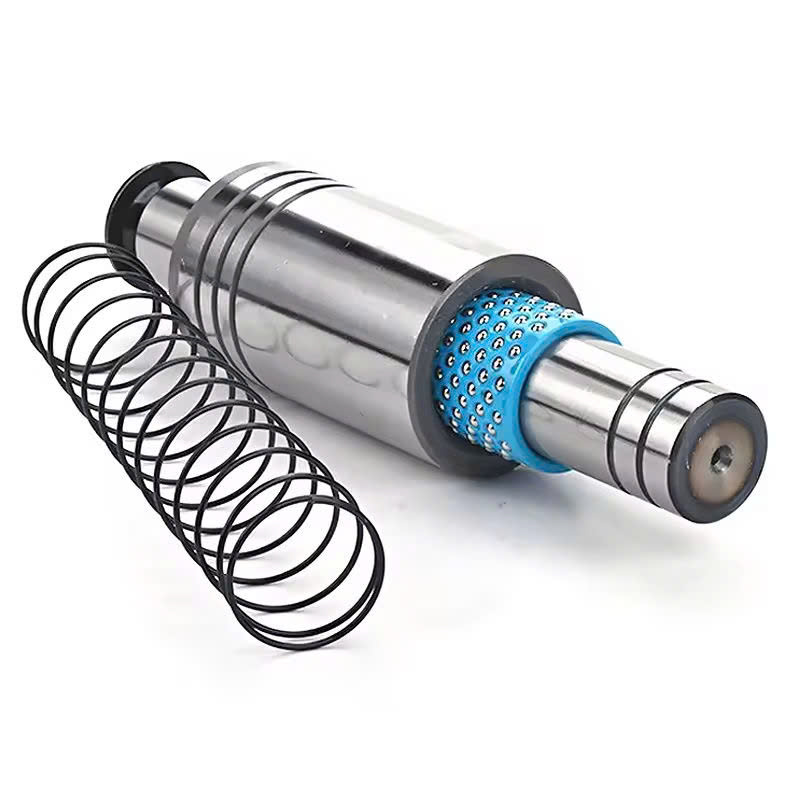

2. Cấu tạo
Trục dẫn hướng BRPK
Bạc dẫn hướng (có hai loại LBB, MBB)
Ống/bạc lót bi nhựa MBJ có số lượng bi tiêu chuẩn.
Lò xo đẩy SWP/SWPL
Chốt chặn cố định STK

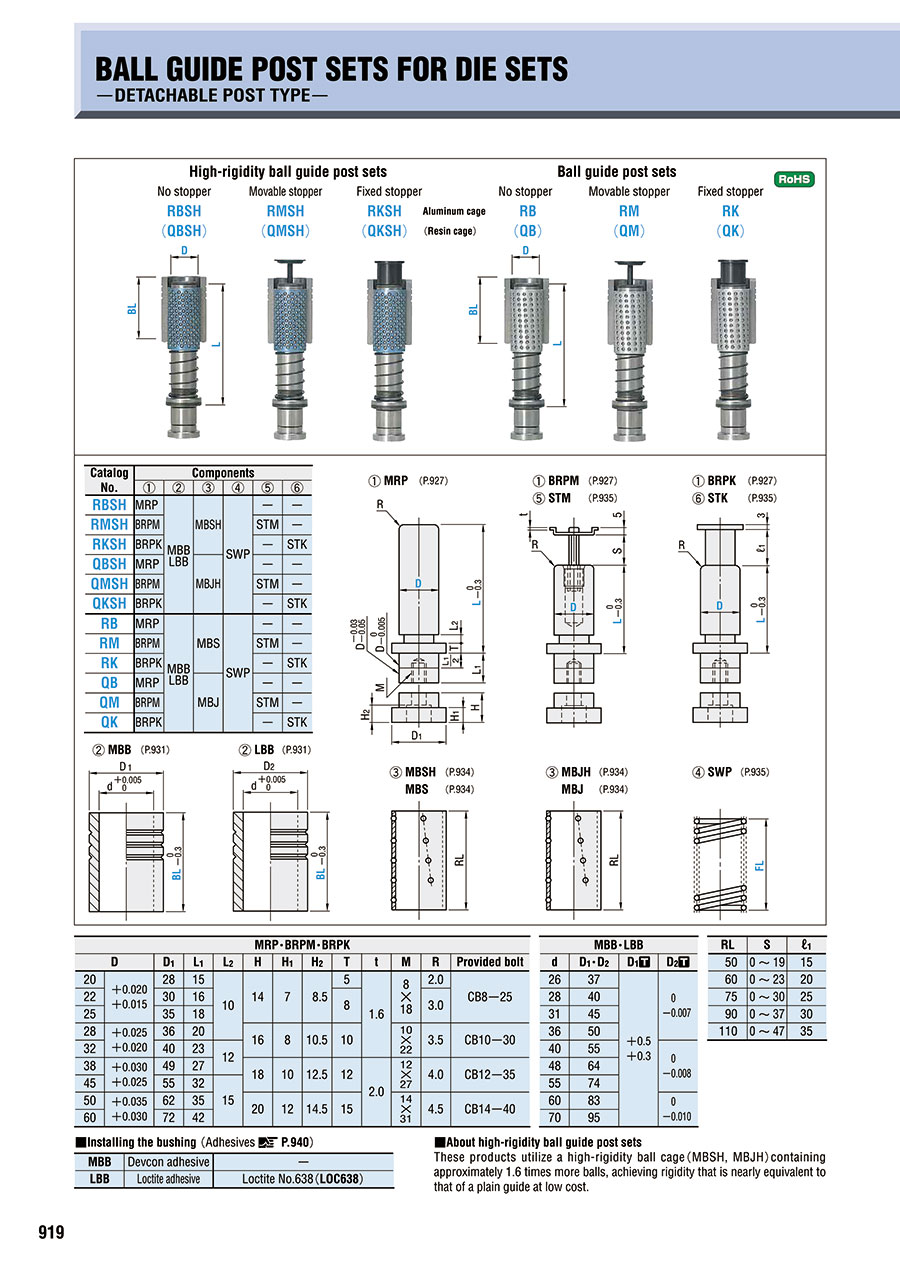

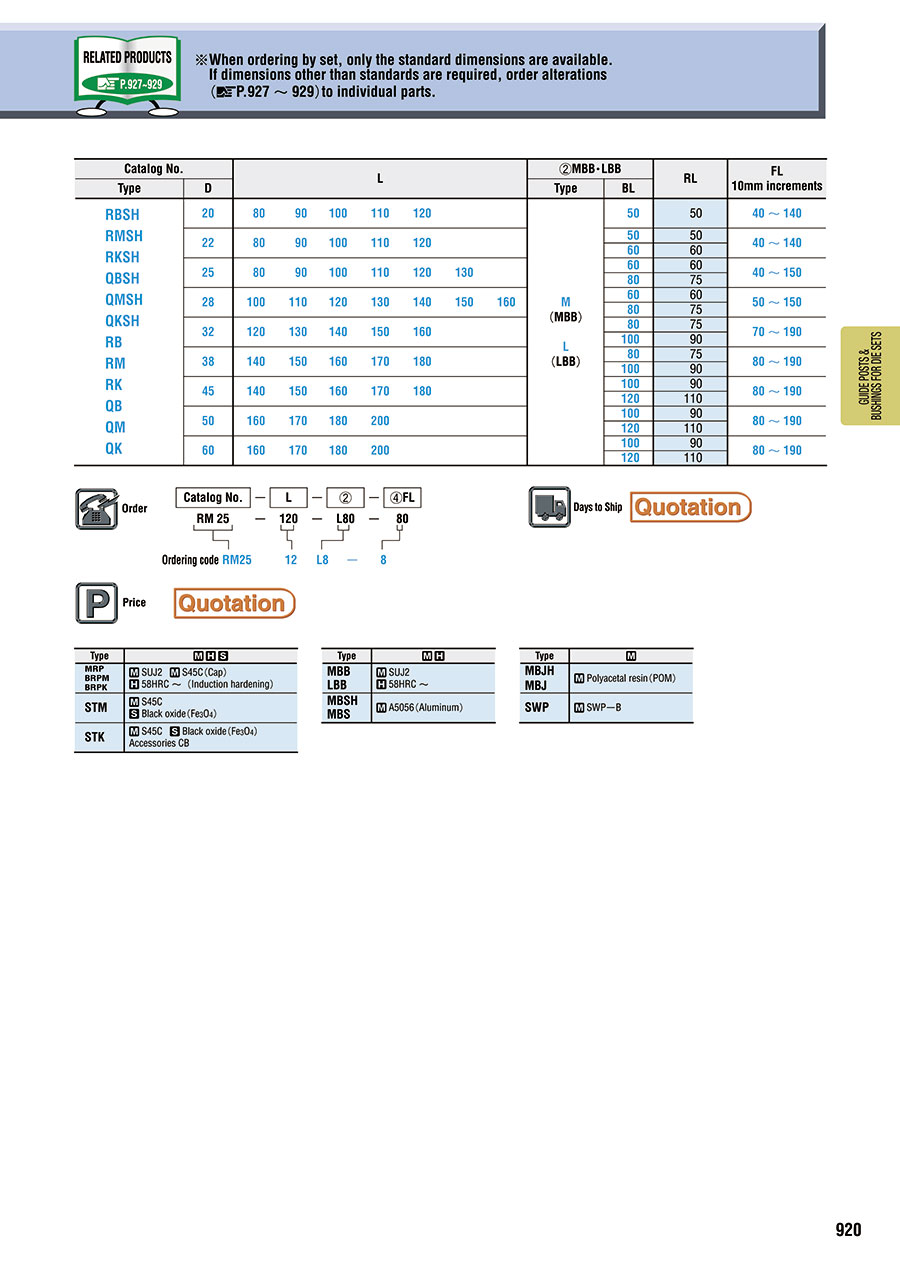

Bảng thông số bộ dẫn hướng QK
3. Ưu điểm nổi bật của bộ dẫn hướng QK
Độ bền cứng lý tưởng (58–60 HRC): Chế tạo từ thép hợp kim nhiệt luyện cao cấp, giúp chống mài mòn và chịu va đập cực tốt trong môi trường áp lực lớn.
Độ chính xác tuyệt đối: Khả năng tinh chỉnh khe hở linh hoạt giúp triệt tiêu hiện tượng lệch tâm, đảm bảo dung sai sản phẩm đạt chuẩn vi mô.
Vận hành trơn tru: Bề mặt mài siêu tinh giúp giảm ma sát tối đa, ngăn ngừa tình trạng kẹt khuôn và giúp máy chạy ổn định ở tốc độ cao.
Hấp thụ rung chấn: Thiết kế vững chắc giúp giảm xóc hiệu quả, bảo vệ chày và cối khỏi nguy cơ nứt mẻ do xung lực dập đột ngột.
Bảo trì đơn giản: Cấu trúc thông minh cho phép bôi trơn nhanh chóng, tối ưu hóa thời gian hoạt động liên tục của dây chuyền.
Hệ thống đệm kín chuyên dụng: Ngăn chặn triệt để bụi bẩn và mạt sắt xâm nhập, bảo vệ bề mặt linh kiện khỏi mài mòn cưỡng bức.
4. Ứng dụng của bộ dẫn hướng QK
Bộ dẫn hướng RK được sử dụng rộng rãi trong:
Khuôn dập kim loại & Liên hoàn: Đảm bảo bước dập liên tục với dung sai cực nhỏ.
Ngành công nghiệp ô tô: Chế tạo các chi tiết thân vỏ và khung gầm yêu cầu độ cứng vững cao.
Linh kiện điện tử: Dập chính xác các chi tiết siêu nhỏ, vi mạch và đầu nối.
Dây chuyền cường độ cao: Hoạt động bền bỉ trong các hệ thống khuôn có tải trọng lớn và tần suất làm việc liên tục.
Khi nào nên chọn bộ dẫn hướng QK?
Khi khuôn có kích thước lớn, tải trọng cao
Khi cần độ ổn định và độ chính xác lâu dài
Khi thiết kế khuôn yêu cầu dẫn hướng ngoài
Khi muốn giảm rung và tăng tuổi thọ khuôn
5. Hướng dẫn lắp đặt bộ dẫn hướng QK
Xử lý các lỗ lắp ráp bạc dẫn hướng & trục dẫn hướng bằng máy doa, máy mài, hút bụi của khuôn trên và khuôn dưới.
Lắp trục vào khuôn dưới: Căn chỉnh trục dẫn hướng thẳng đứng, đúng vị trí lỗ lắp ráp rồi siết chặt bu lông cố định trục.
Lắp ống dẫn hướng(bạc) vào khuôn trên: lau khô bề mặt lỗ lắp và tra chât kết dính vào thành lỗ rồi tiến hành lắp ống dẫn hướng
Keo kết dính được khô sau 3-6h chúng ta tiến hành lắp đặt lò xo, bạc bi, đầu liên kết lên trục.
Kiểm lại các vị trí lắp, độ thẳng đứng của trục rồi tra dầu bôi trơn... lắp ráp 2 khuôn với nhau.
6. Sun Việt – Cung cấp bộ dẫn hướng QK chất lượng
Sun Việt là đơn vị chuyên cung cấp linh kiện khuôn mẫu:
Bước 1: Truy cập website và lựa chọn sản phẩm cần mua
Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau
Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng
Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng
Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán
Bước 3: Lựa chọn thông tin tài khoản thanh toán
Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống
Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình
Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản
Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình
Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng
Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.
