Bộ dẫn hướng RM28

Bộ dẫn hướng RM cho khuôn dập – Giải pháp dẫn hướng chính xác và bền bỉ

1. Bộ dẫn hướng RM là gì?

Bộ dẫn hướng RM (Guide Unit RM) là linh kiện khuôn dập quan trọng trong khuôn dập kim loại, dùng để định hướng chuyển động thẳng giữa các tấm khuôn, giúp khuôn đóng – mở đúng trục, hạn chế lệch tâm và đảm bảo độ chính xác khi dập sản phẩm.

Dòng RM thường được thiết kế dẫn hướng ngoài khuôn, phù hợp với các khuôn dập có tải trọng lớn, hành trình dài và yêu cầu độ ổn định cao trong quá trình vận hành.

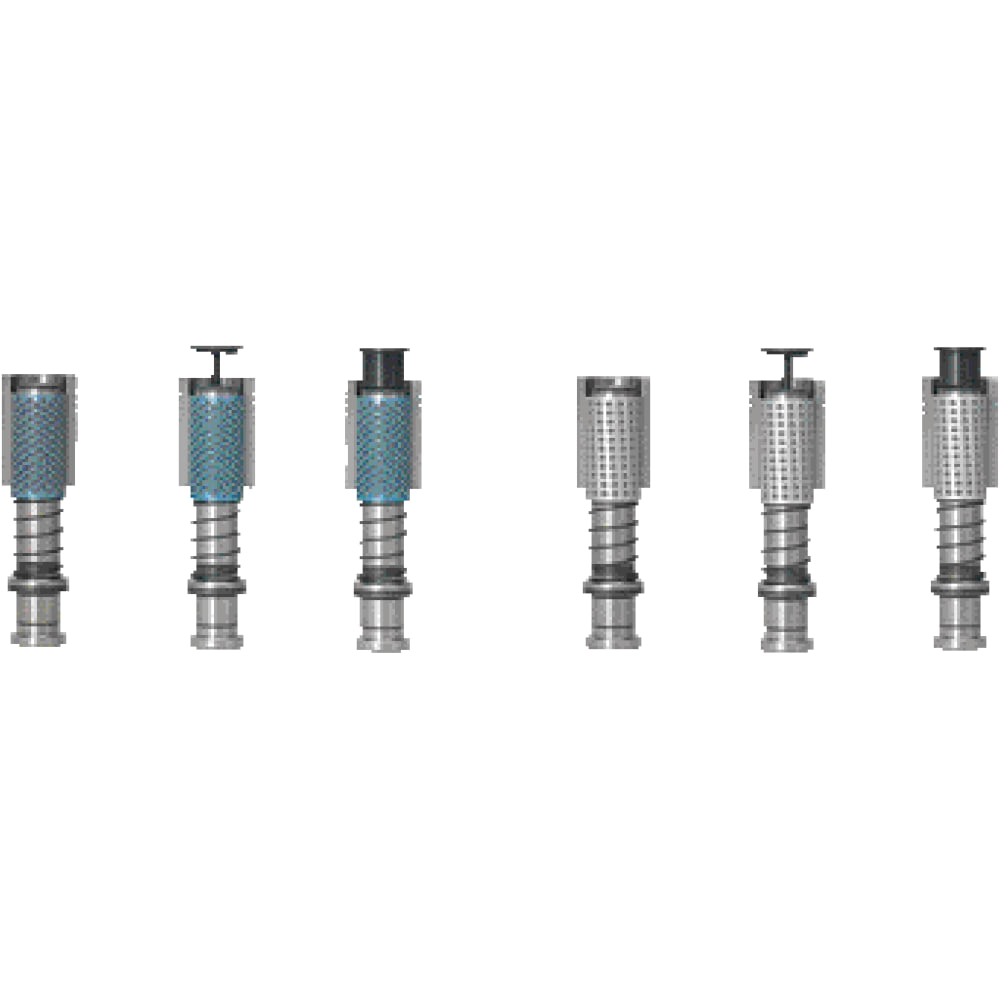

Bộ dẫn hướng RM

2. Cấu tạo của bộ dẫn hướng RM

Bộ dẫn hướng RM gồm các thành phần chính:

• Trục dẫn hướng (Guide Post) → Gia công mài chính xác, độ đồng tâm cao
• Bạc dẫn hướng (Guide Bush)→ Hỗ trợ chuyển động trơn tru, giảm ma sát
• Vòng giữ & cơ cấu cố định → Đảm bảo lắp đặt chắc chắn, ổn định
• Hệ thống bôi trơn (tùy loại)→ Giảm mài mòn, tăng tuổi thọ linh kiện

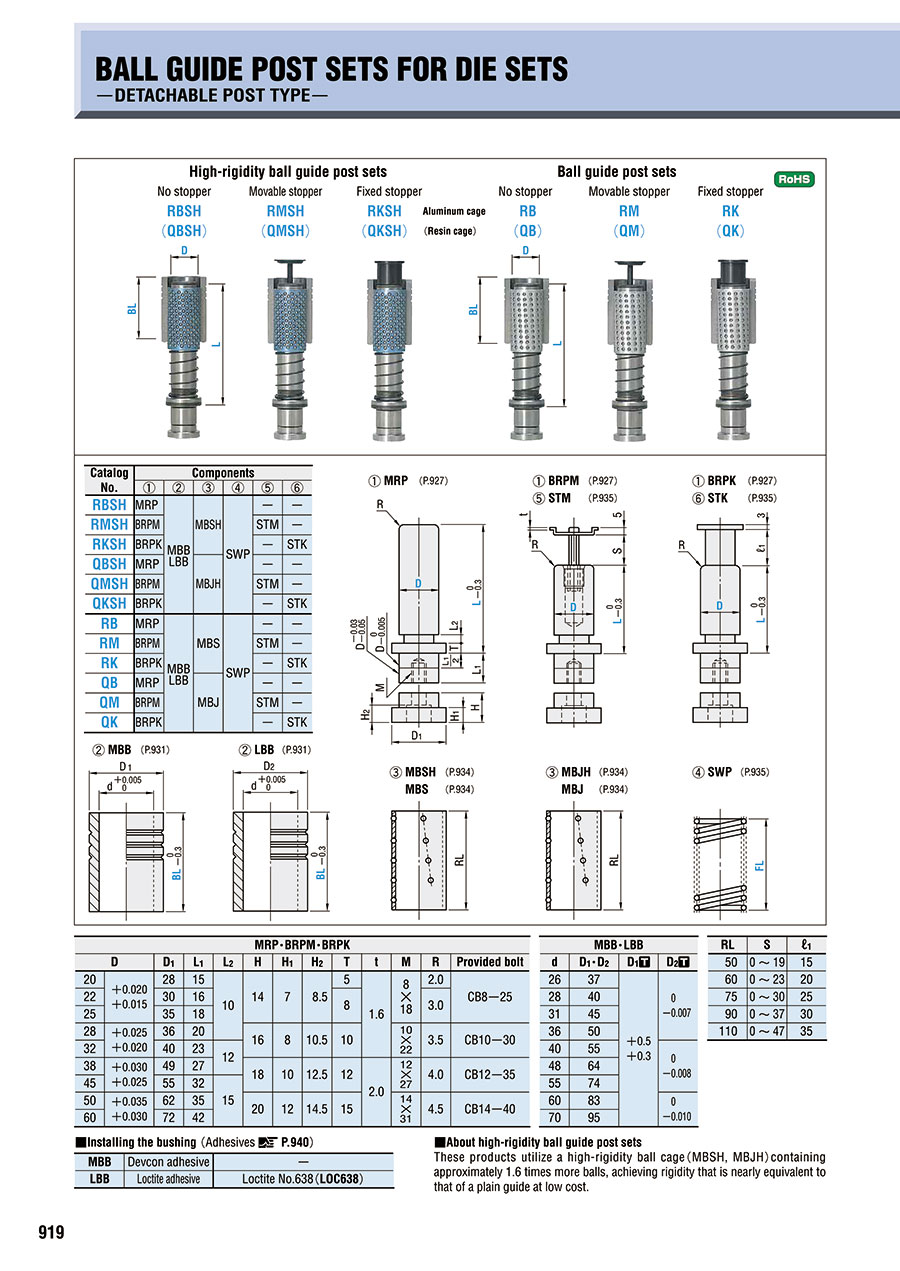

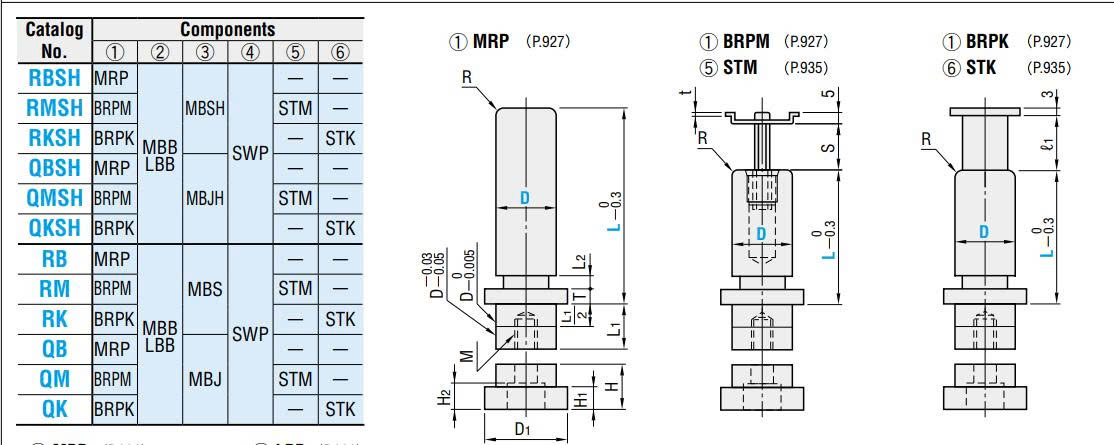

Bảng cấu tạo bộ dẫn hướng

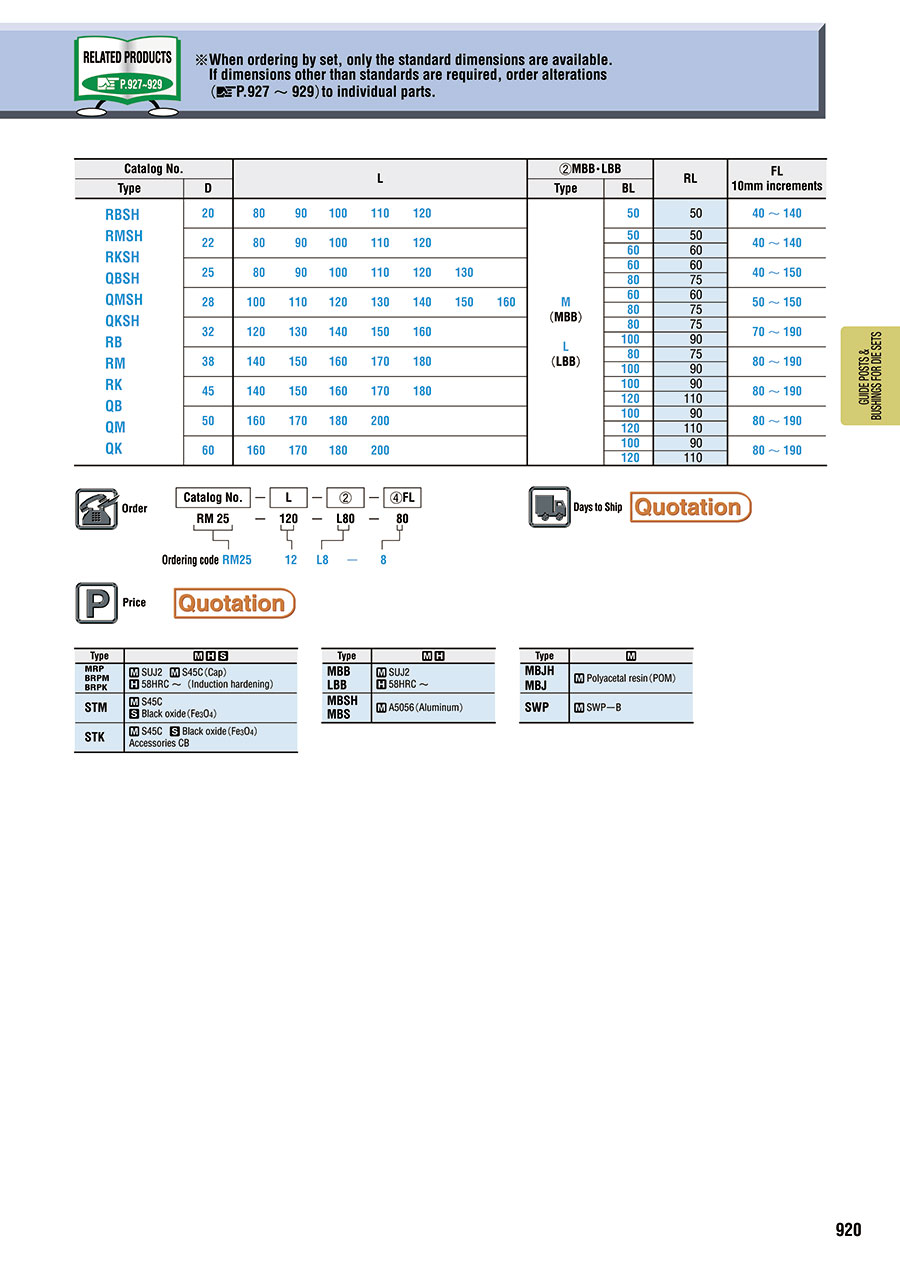

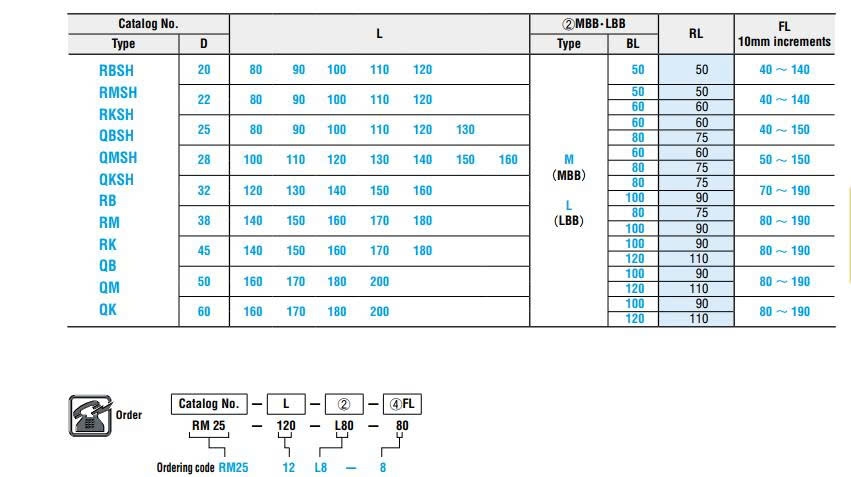

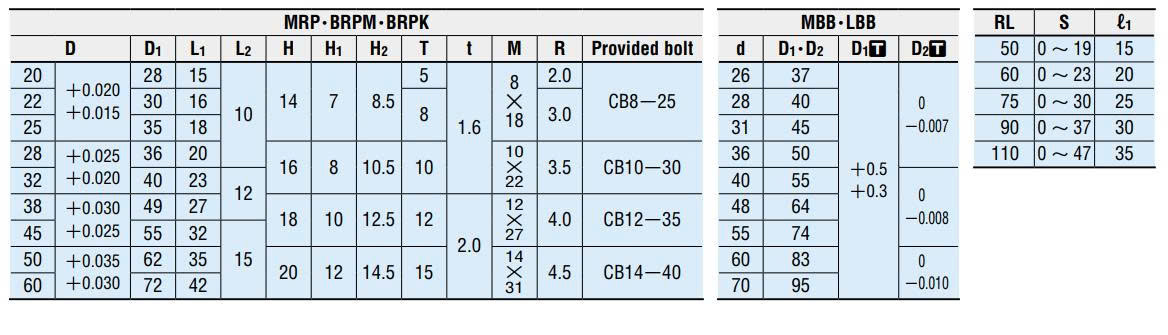

Bảng thông số bộ dẫn hướng

3. Ưu điểm nổi bật của bộ dẫn hướng RM

• Độ chính xác cao – đảm bảo chuyển động thẳng tuyệt đối
• Chịu tải lớn – phù hợp khuôn dập công nghiệp
• Độ cứng cao (HRC ~58–60) – chống mài mòn tốt
• Ma sát thấp – vận hành êm, ổn định
• Tuổi thọ dài – giảm chi phí bảo trì
• Dễ lắp đặt & thay thế

4. Ứng dụng của bộ dẫn hướng RM

Bộ dẫn hướng RM được sử dụng rộng rãi trong:

• Khuôn dập kim loại
• Khuôn dập liên hoàn
• Khuôn dập ngành ô tô
• Khuôn dập linh kiện điện tử
• Các hệ thống khuôn có tải trọng lớn và tần suất cao

 Khi nào nên chọn bộ dẫn hướng RM?

• Khi khuôn có kích thước lớn, tải trọng cao
• Khi cần độ ổn định và độ chính xác lâu dài
• Khi thiết kế khuôn yêu cầu dẫn hướng ngoài
• Khi muốn giảm rung và tăng tuổi thọ khuôn

5. Hướng dẫn lắp đặt bộ dẫn hướng RM

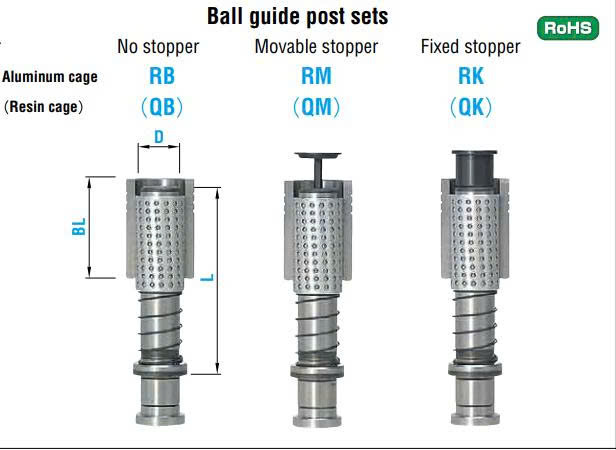

5.1 Cấu tạo của bộ dẫn hướng RM28:

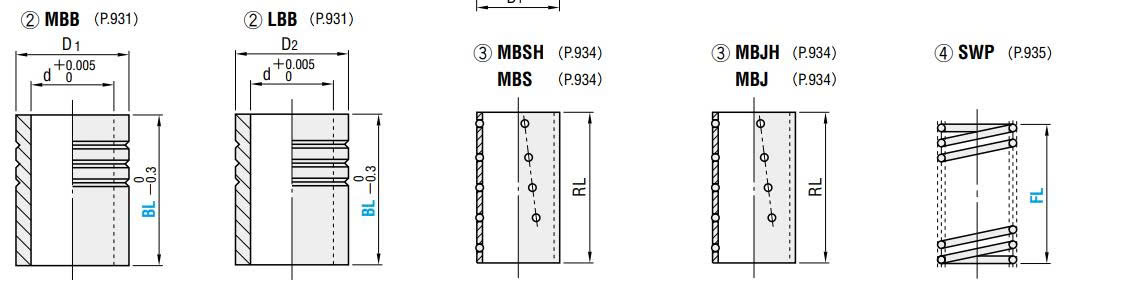

1. Trục dẫn hướng có chốt chặn di động BRPM28
2. Bạc dẫn hướng MBB-LBB chiều dài BL=60,80mm
3. Ống lót bi, lồng bi MBS(Nhựa, nhôm, đồng) chiều dài RL=60,75mm
4. Lo xo đẩy SWP chiều dài FL= 50-150mm
5. Chốt chặn di động STM

5.2 Hướng dẫn lắp đặt:

• B1: Xử lý các lỗ lắp ráp bạc dẫn hướng & trục dẫn hướng bằng máy doa, máy mài, hút bụi của khuôn trên và khuôn dưới.
• B2: Lắp trục vào khuôn dưới: Căn chỉnh trục dẫn hướng thẳng đứng, đúng vị trí lỗ lắp ráp rồi siết chặt bu lông cố định trục.
• B3: Lắp ống dẫn hướng(bạc) vào khuôn trên: lau khô bề mặt lỗ lắp và tra chât kết dính vào thành lỗ rồi tiến hành lắp ống dẫn hướng
• B4: keo kết dính được khô sau 3-6h chúng ta tiến hành lắp đặt lò xo, bạc bi, đầu liên kết lên trục.
• B5: Kiểm lại các vị trí lắp, độ thẳng đứng của trục rồi tra dầu bôi trơn... lắp ráp 2 khuôn với nhau.

6.  Sun Việt – Cung cấp bộ dẫn hướng RM chất lượng

Sun Việt chuyên cung cấp bộ dẫn hướng RM:

✔️ Gia công chính xác cao

✔️ Độ bền và độ ổn định tốt

✔️ Đầy đủ kích thước tiêu chuẩn

✔️ Tư vấn chọn đúng mã theo bản vẽ

✔️ Giao hàng nhanh toàn quốc
