Bộ dẫn hướng RM60

Bộ dẫn hướng RM cho khuôn dập – Giải pháp dẫn hướng chính xác và bền bỉ

1. Bộ dẫn hướng RM là gì?

Bộ dẫn hướng RM (Guide Unit RM) là linh kiện khuôn dập quan trọng trong khuôn dập kim loại, dùng để định hướng chuyển động thẳng giữa các tấm khuôn, giúp khuôn đóng – mở đúng trục, hạn chế lệch tâm và đảm bảo độ chính xác khi dập sản phẩm.

Dòng RM -phụ tùng khuôn đột dập được thiết kế dẫn hướng ngoài khuôn, phù hợp với các khuôn dập có tải trọng lớn, hành trình dài và yêu cầu độ ổn định cao trong quá trình vận hành.

Bộ dẫn hướng RM

2. Cấu tạo của bộ dẫn hướng RM60

🔹 Trục dẫn hướng (Guide Post)

🔹 Bạc dẫn hướng (Guide Bush)

🔹 Vòng giữ & cơ cấu cố định

🔹 Hệ thống bôi trơn (tùy loại)

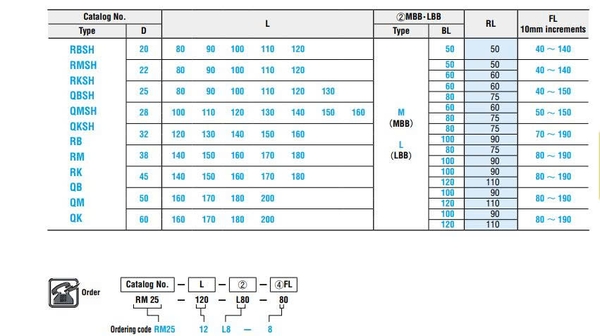

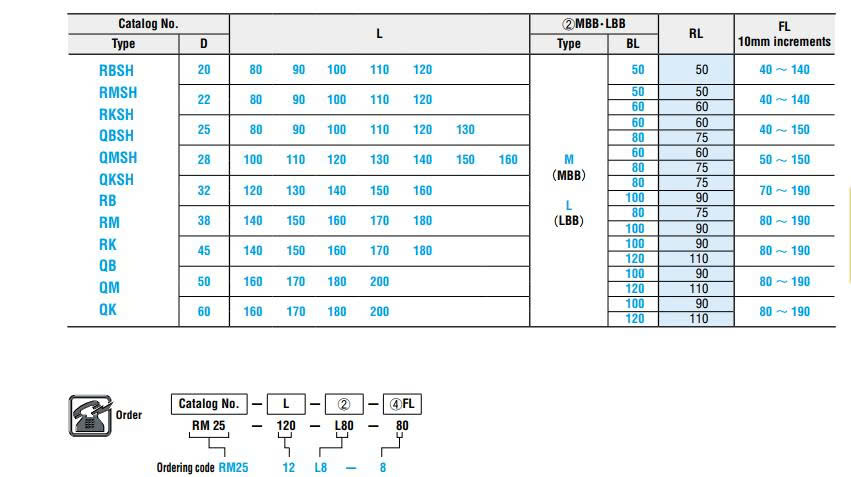

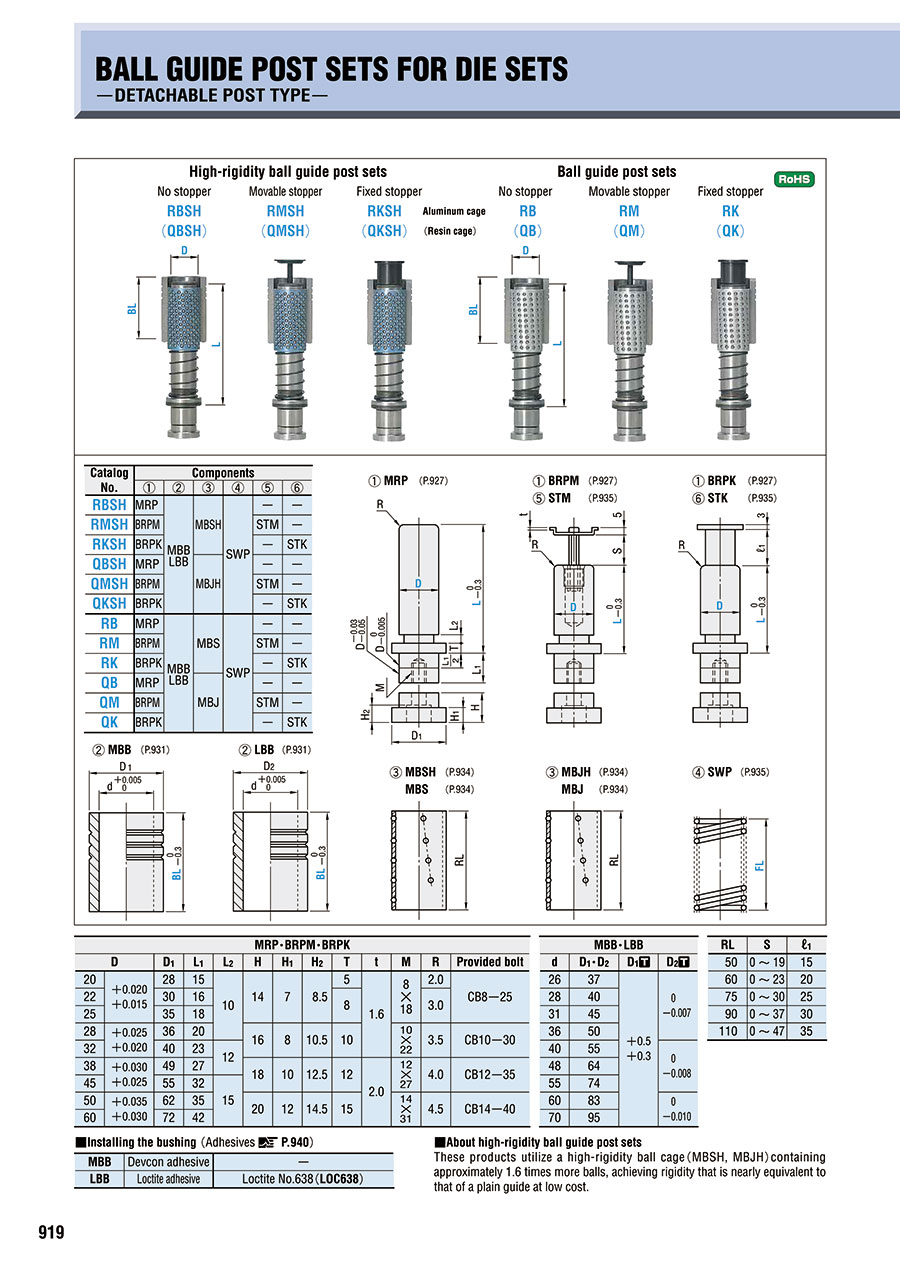

Bảng thông số bộ dẫn hướng

3. Ưu điểm nổi bật của bộ dẫn hướng RM

• Độ chính xác cao → đảm bảo khuôn di chuyển đúng trục
• Chịu tải lớn → phù hợp khuôn dập công nghiệp

• Độ cứng cao (HRC 58–60) → chống mài mòn tốt

• Vận hành ổn định → giảm rung và lệch tâm

• Tuổi thọ dài → giảm chi phí bảo trì

• Dễ lắp đặt → tiết kiệm thời gian gia công

4. Ứng dụng của bộ dẫn hướng RM

Bộ dẫn hướng RM được sử dụng rộng rãi trong:

• Khuôn dập kim loại
• Khuôn dập liên hoàn
• Khuôn dập ngành ô tô
• Khuôn dập linh kiện điện tử
• Các hệ thống khuôn có tải trọng lớn và tần suất cao

 Khi nào nên chọn bộ dẫn hướng RM?

• Khi khuôn có kích thước lớn, tải trọng cao
• Khi cần độ ổn định và độ chính xác lâu dài
• Khi thiết kế khuôn yêu cầu dẫn hướng ngoài
• Khi muốn giảm rung và tăng tuổi thọ khuôn

5. Hướng dẫn lắp đặt bộ dẫn hướng RM

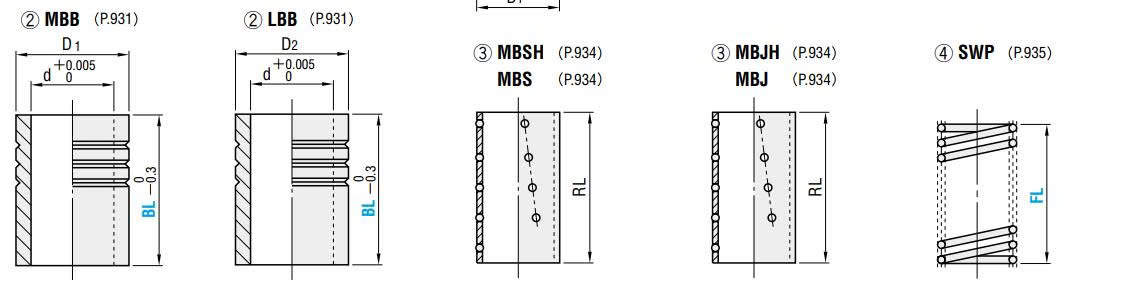

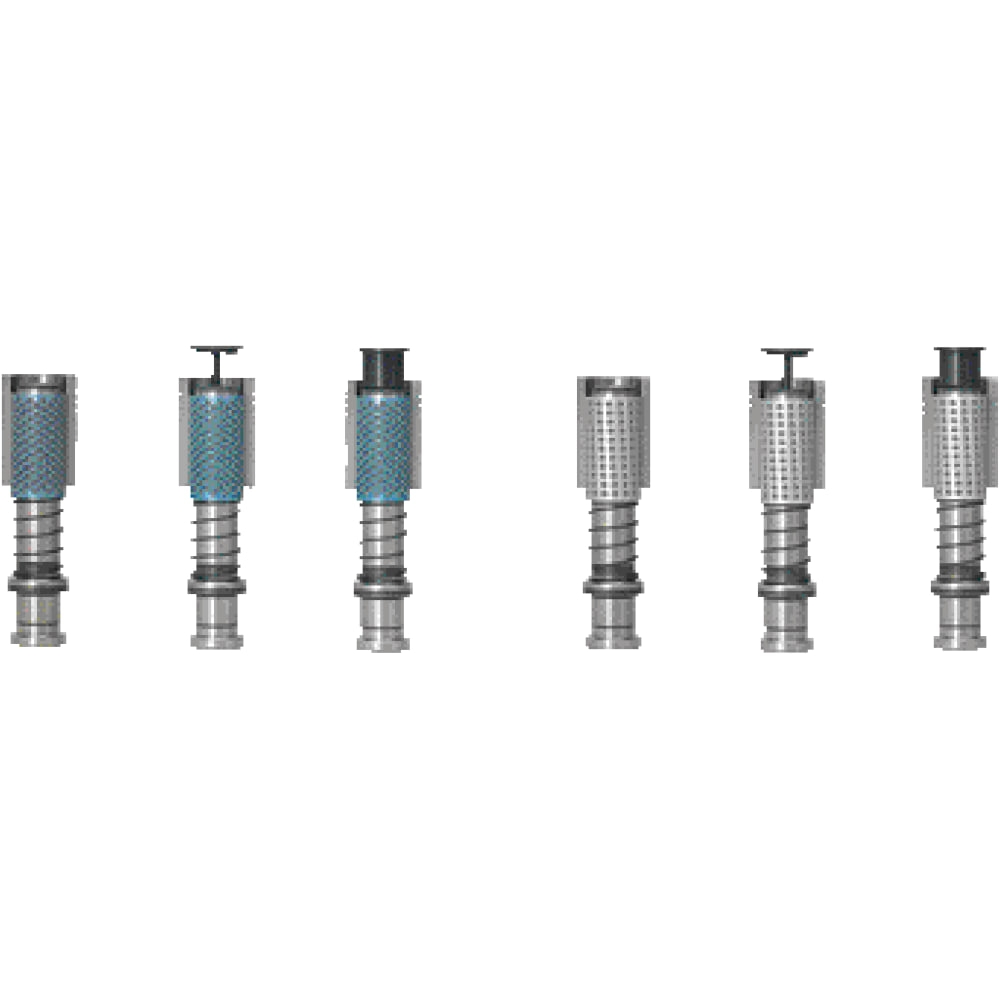

5.1 Cấu tạo của bộ dẫn hướng RM60:

1. Trục dẫn hướng có chốt chặn di động BRPM60
2. Bạc dẫn hướng MBB-LBB chiều dài BL=100, 120mm
3. Ống lót bi, lồng bi MBS(Nhựa, nhôm, đồng) chiều dài RL=90, 110mm
4. Lo xo đẩy SWP chiều dài FL= 80-190mm
5. Chốt chặn di động STM

5.2 Hướng dẫn lắp đặt:

• B1: Xử lý các lỗ lắp ráp bạc dẫn hướng & trục dẫn hướng bằng máy doa, máy mài, hút bụi của khuôn trên và khuôn dưới.
• B2: Lắp trục vào khuôn dưới: Căn chỉnh trục dẫn hướng thẳng đứng, đúng vị trí lỗ lắp ráp rồi siết chặt bu lông cố định trục.
• B3: Lắp ống dẫn hướng(bạc) vào khuôn trên: lau khô bề mặt lỗ lắp và tra chât kết dính vào thành lỗ rồi tiến hành lắp ống dẫn hướng
• B4: keo kết dính được khô sau 3-6h chúng ta tiến hành lắp đặt lò xo, bạc bi, đầu liên kết lên trục.
• B5: Kiểm lại các vị trí lắp, độ thẳng đứng của trục rồi tra dầu bôi trơn... lắp ráp 2 khuôn với nhau.

6.  Sun Việt – Cung cấp bộ dẫn hướng RM chất lượng

• Bộ dẫn hướng RM đúng chuẩn kỹ thuật
• Gia công chính xác cao
• Đầy đủ kích thước RM20, RM25, RM32, RM38, RM45, …
• Tư vấn chọn mã theo bản vẽ
• Giao hàng nhanh toàn quốc
