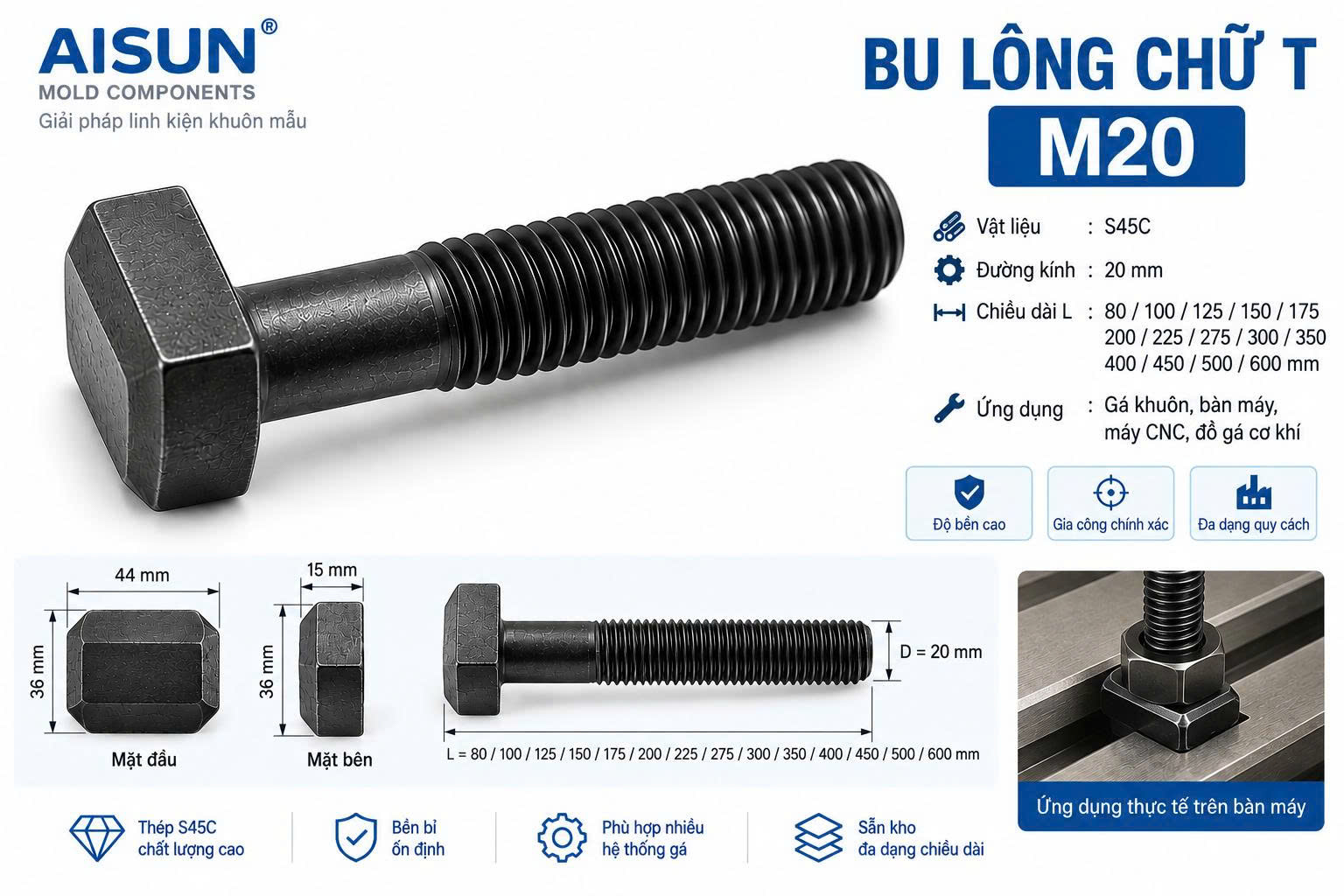

Bu Lông Chữ T M20 S45C – Nhiều Chiều Dài 80–600mm

Bu lông chữ T M20 là phụ kiện gá kẹp dùng trong hệ thống khuôn mẫu, bàn máy có rãnh T, máy phay, máy CNC và các bộ đồ gá cơ khí. Phần đầu chữ T được lắp vào rãnh T của bàn máy, phần thân ren phía trên dùng để kết hợp với kẹp khuôn và các phụ kiện gá phù hợp.


Dòng bu lông chữ T M20 S45C có đường kính D = 20 mm và nhiều lựa chọn chiều dài gồm 80, 100, 125, 150, 175, 200, 225, 275, 300, 350, 400, 450, 500 và 600 mm. Nhiều lựa chọn chiều dài giúp người dùng dễ chọn quy cách phù hợp với chiều cao khuôn, loại kẹp và kết cấu bàn máy thực tế.

Thông Số Kỹ Thuật Bu Lông Chữ T M20

Các Quy Cách Bu Lông Chữ T M20

Bu lông chữ T M20 có nhiều chiều dài khác nhau. Khi đặt hàng hoặc yêu cầu báo giá nên ghi đầy đủ theo dạng M20 × L, ví dụ M20×200 hoặc M20×400.

Đặc Điểm Của Bu Lông Chữ T M20

Bu lông chữ T M20 có đầu dạng chữ T để lắp vào rãnh T tương ứng trên bàn máy. Phần thân ren được sử dụng để liên kết với kẹp khuôn hoặc các chi tiết của bộ gá.

• Quy cách: M20.
• Đường kính D: 20 mm.
• Vật liệu: thép S45C.
• Nhiều lựa chọn chiều dài từ 80 đến 600 mm.
• Thiết kế đầu chữ T dùng với rãnh T phù hợp.
• Ứng dụng trong hệ thống gá khuôn và đồ gá cơ khí.

Bu Lông Chữ T M20 Bằng Thép S45C

Dòng bu lông chữ T M20 này sử dụng vật liệu thép S45C. Đây là thép carbon trung bình được sử dụng phổ biến trong chế tạo chi tiết máy và nhiều loại phụ kiện cơ khí.

Khi lựa chọn bu lông chữ T cho hệ thống gá, cần kiểm tra đồng bộ kích thước đầu bu lông, rãnh T của bàn máy, đường kính thân, chiều dài L, kẹp khuôn và các chi tiết liên kết.

Ứng Dụng Của Bu Lông Chữ T M20

Bu lông chữ T M20 S45C được sử dụng trong nhiều hệ thống gá và bàn máy có rãnh T tương thích.

• Gá và cố định khuôn trên máy ép nhựa.
• Kết hợp với kẹp khuôn trên bàn máy.
• Sử dụng trong máy phay và máy CNC.
• Lắp đặt hệ thống đồ gá cơ khí.
• Cố định chi tiết trong quá trình gia công.
• Ứng dụng trong xưởng khuôn mẫu và cơ khí.

Cách Chọn Chiều Dài Bu Lông Chữ T M20

Khi chọn bu lông chữ T M20, ngoài đường kính D = 20 mm cần xác định đúng chiều dài L. Chiều dài bu lông cần phù hợp với chiều cao kẹp, chiều cao khuôn và kết cấu của hệ thống gá.

Bu lông M20 dài 80–175mm

Nhóm M20×80, M20×100, M20×125, M20×150 và M20×175 phù hợp với các vị trí gá có yêu cầu chiều dài tương ứng.

Bu lông M20 dài 200–300mm

Có thể lựa chọn M20×200, M20×225, M20×275 và M20×300 cho các hệ thống cần chiều dài lớn hơn. Nên đo kích thước bộ gá thực tế trước khi đặt hàng.

Bu lông M20 dài 350–600mm

Các quy cách dài gồm M20×350, M20×400, M20×450, M20×500 và M20×600. Với các bu lông chiều dài lớn, cần kiểm tra kỹ điều kiện lắp đặt và chiều dài làm việc cần thiết.

Bu Lông Chữ T M20 Dùng Với Kẹp Khuôn

Bu lông chữ T là một trong những phụ kiện quan trọng của hệ thống gá khuôn. Tùy cấu hình bộ gá, M20 có thể được sử dụng kết hợp với kẹp khuôn cong hoặc kẹp khuôn thẳng có kích thước phù hợp.

Trước khi lựa chọn nên kiểm tra đồng bộ: rãnh T bàn máy – đầu bu lông – M20 – chiều dài L – kẹp khuôn – chiều cao khuôn.

Bu Lông Chữ T Và Đai Ốc Chữ T Có Giống Nhau Không?

Bu lông chữ T có đầu dạng chữ T và thân ren kéo dài. Trong khi đó, đai ốc chữ T là chi tiết có lỗ ren bên trong để kết hợp với bu lông hoặc ty ren tương ứng.

Hai loại sản phẩm đều thường được sử dụng trong hệ thống rãnh T nhưng có cấu tạo và chức năng khác nhau.

Các Size Bu Lông Chữ T Khác

Nếu cần kích thước nhỏ hơn M20, khách hàng có thể tham khảo bu lông chữ T M18 , bu lông chữ T M16 hoặc các size M10, M12 và M14.

Ngoài M20, dòng sản phẩm còn có các size lớn hơn gồm M22, M24, M27 và M30. Xem toàn bộ quy cách tại danh mục Bu lông chữ T .

Câu Hỏi Thường Gặp Về Bu Lông Chữ T M20

Bu lông chữ T M20 có đường kính bao nhiêu?

Theo quy ước sản phẩm đang sử dụng trên website, D = 20 mm.

Bu lông chữ T M20 có những chiều dài nào?

Các chiều dài theo bảng sản phẩm gồm 80, 100, 125, 150, 175, 200, 225, 275, 300, 350, 400, 450, 500 và 600 mm.

Bu lông chữ T M20 làm bằng vật liệu gì?

Dòng sản phẩm này sử dụng thép S45C.

Khi đặt hàng M20 cần cung cấp thông tin gì?

Nên cung cấp đầy đủ M20 × chiều dài L + số lượng. Ví dụ: M20×300 – 20 cái.

Bu lông chữ T M20 có dùng với kẹp khuôn được không?

Có thể sử dụng trong hệ thống gá khuôn khi kích thước đầu chữ T, rãnh T của bàn máy, chiều dài bu lông và kẹp khuôn tương thích với nhau.

Mua Bu Lông Chữ T M20 Tại Aisun

Aisun cung cấp bu lông chữ T M20 S45C với nhiều lựa chọn chiều dài, phục vụ nhu cầu gá khuôn, bàn máy, máy CNC và hệ thống đồ gá cơ khí.
