Bu Lông Chữ T M24 S45C – Nhiều Chiều Dài 80–600mm

Bu lông chữ T M24 là phụ kiện gá kẹp dùng trong hệ thống khuôn mẫu, bàn máy có rãnh T, máy phay, máy CNC và các bộ đồ gá cơ khí. Sản phẩm có phần đầu dạng chữ T để lắp vào rãnh T của bàn máy, phần thân ren M24 dùng để kết hợp với kẹp khuôn và các chi tiết gá phù hợp.


Dòng bu lông chữ T M24 S45C có nhiều lựa chọn chiều dài gồm 80, 125, 150, 175, 200, 225, 250, 275, 300, 350, 400, 450, 500 và 600 mm. Dải chiều dài rộng giúp lựa chọn quy cách phù hợp với chiều cao khuôn, loại kẹp và kết cấu của hệ thống gá thực tế.

Thông Số Kỹ Thuật Bu Lông Chữ T M24

Các Quy Cách Bu Lông Chữ T M24

Khi đặt hàng bu lông chữ T M24, nên cung cấp đầy đủ size ren và chiều dài theo dạng M24 × L. Ví dụ: M24×250 hoặc M24×400.

Đặc Điểm Bu Lông Chữ T M24

Bu lông chữ T M24 có phần đầu dạng chữ T để lắp trong rãnh T tương ứng của bàn máy. Phần thân ren M24 được sử dụng để kết hợp với kẹp khuôn hoặc các chi tiết gá khác.

• Size ren: M24.

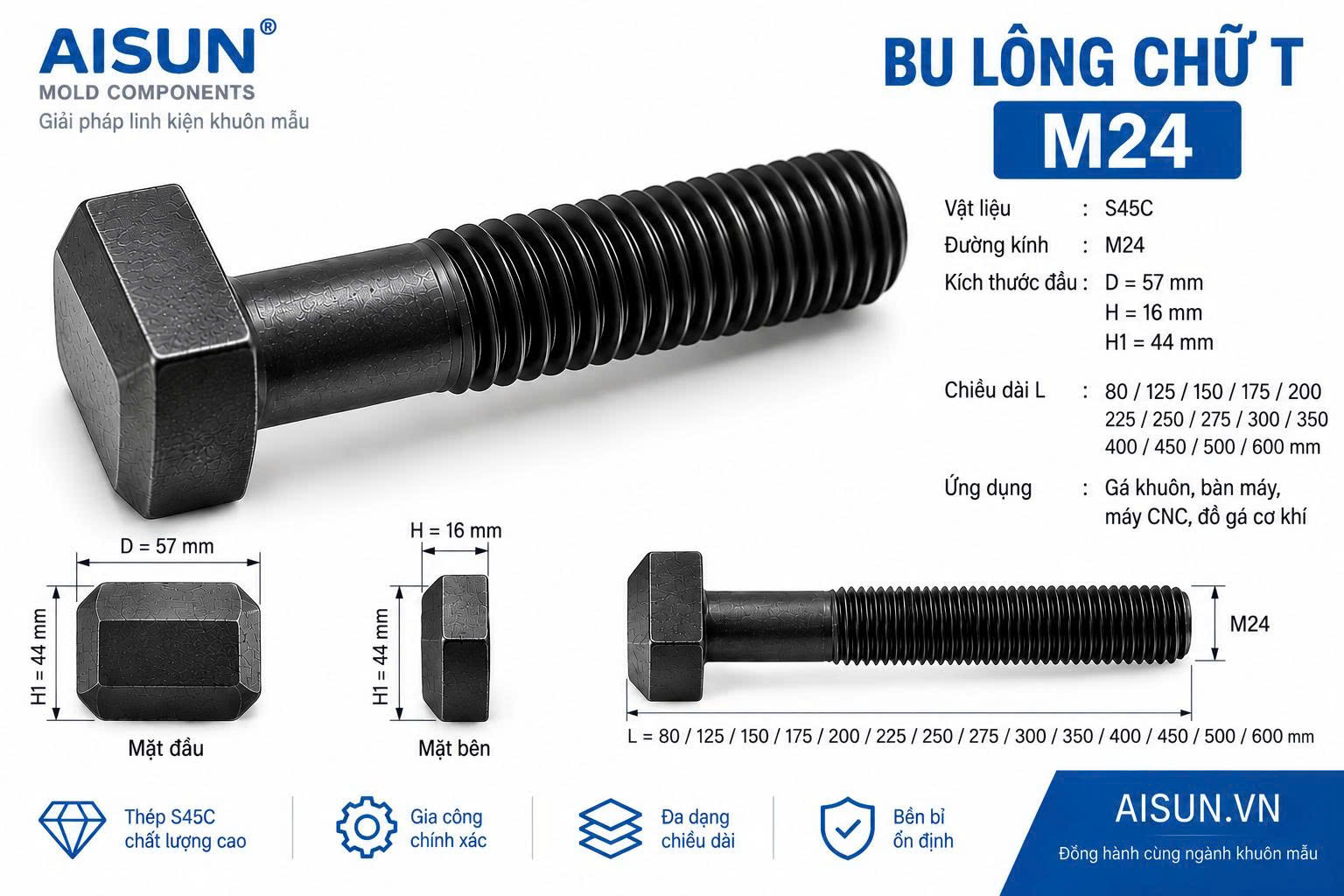

• Kích thước đầu theo bảng: D = 57 mm, H = 16 mm, H1 = 44 mm.
• Vật liệu: thép S45C.
• Nhiều lựa chọn chiều dài từ 80 đến 600 mm.
• Đầu chữ T dùng với rãnh T có kích thước phù hợp.
• Ứng dụng cho hệ thống gá khuôn và đồ gá cơ khí.

Bu Lông Chữ T M24 Bằng Thép S45C

Dòng bu lông chữ T M24 trong danh mục này sử dụng thép S45C. Đây là thép carbon trung bình được sử dụng phổ biến trong chế tạo chi tiết máy và các loại phụ kiện cơ khí.

Với ứng dụng gá khuôn, cần kiểm tra đồng bộ kích thước đầu chữ T, rãnh T của bàn máy, size ren M24, chiều dài L và loại kẹp khuôn trước khi lựa chọn.

Ứng Dụng Của Bu Lông Chữ T M24

Bu lông chữ T M24 S45C được sử dụng trong các hệ thống gá có rãnh T tương thích, đặc biệt trong lĩnh vực khuôn mẫu và gia công cơ khí.

• Gá và cố định khuôn trên máy ép nhựa.
• Kết hợp với kẹp khuôn trên bàn máy.
• Sử dụng trên máy phay và máy CNC.
• Lắp đặt hệ thống đồ gá cơ khí.
• Cố định chi tiết trong quá trình gia công.
• Ứng dụng trong xưởng chế tạo khuôn mẫu.

Cách Chọn Chiều Dài Bu Lông Chữ T M24

Ngoài size ren M24, chiều dài L là thông số quan trọng khi lựa chọn sản phẩm. Chiều dài cần phù hợp với chiều cao kẹp, chiều cao khuôn và kết cấu thực tế của bộ gá.

Bu lông M24 dài 80–175mm

Nhóm chiều dài ngắn gồm M24×80, M24×125, M24×150 và M24×175. Nên lựa chọn theo kích thước thực tế của hệ thống gá.

Bu lông M24 dài 200–300mm

Các quy cách M24×200, M24×225, M24×250, M24×275 và M24×300 cung cấp nhiều lựa chọn cho các bộ gá cần chiều dài trung bình.

Bu lông M24 dài 350–600mm

Với những vị trí cần bu lông dài hơn, có thể lựa chọn M24×350, M24×400, M24×450, M24×500 hoặc M24×600. Cần kiểm tra chiều dài làm việc thực tế trước khi đặt hàng.

Bu Lông Chữ T M24 Dùng Với Kẹp Khuôn

Bu lông chữ T M24 thường được sử dụng như một phần của bộ gá khuôn. Tùy cấu hình thực tế, sản phẩm có thể kết hợp với kẹp khuôn cong hoặc kẹp khuôn thẳng có kích thước phù hợp.

Khi chọn bộ gá nên kiểm tra theo chuỗi: rãnh T bàn máy → đầu bu lông → ren M24 → chiều dài L → kẹp khuôn → chiều cao khuôn.

Bu Lông Chữ T Và Đai Ốc Chữ T Khác Nhau Thế Nào?

Bu lông chữ T có phần đầu chữ T và thân ren kéo dài để kết hợp với các chi tiết gá. Trong khi đó, đai ốc chữ T có ren trong và được sử dụng với bu lông hoặc ty ren phù hợp.

Hai sản phẩm đều được sử dụng trong hệ thống gá có rãnh T nhưng có cấu tạo và chức năng khác nhau.

Tham Khảo Các Size Bu Lông Chữ T Khác

Nếu cần kích thước nhỏ hơn M24, có thể tham khảo bu lông chữ T M22 hoặc bu lông chữ T M20 .

Nếu cần kích thước lớn hơn, có thể tham khảo bu lông chữ T M27 và bu lông chữ T M30 .

Xem toàn bộ M10–M30 tại danh mục Bu lông chữ T .

Câu Hỏi Thường Gặp Về Bu Lông Chữ T M24

Bu lông chữ T M24 làm bằng vật liệu gì?

Dòng sản phẩm này sử dụng thép S45C.

Bu lông chữ T M24 có những chiều dài nào?

Các chiều dài theo bảng gồm 80, 125, 150, 175, 200, 225, 250, 275, 300, 350, 400, 450, 500 và 600 mm.

Đầu bu lông chữ T M24 có kích thước bao nhiêu?

Theo bảng thông số sản phẩm, các kích thước tương ứng là D = 57 mm, H = 16 mm và H1 = 44 mm.

Khi đặt hàng bu lông chữ T M24 cần cung cấp gì?

Nên cung cấp đầy đủ M24 × chiều dài L + số lượng. Ví dụ: M24×300 – 20 cái.

Bu lông chữ T M24 có dùng để gá khuôn không?

Có thể sử dụng trong hệ thống gá khuôn khi kích thước đầu chữ T, rãnh T bàn máy, chiều dài bu lông và kẹp khuôn tương thích với nhau.

Mua Bu Lông Chữ T M24 Tại Aisun

Aisun cung cấp bu lông chữ T M24 S45C với nhiều lựa chọn chiều dài, phục vụ hệ thống gá khuôn, bàn máy, máy CNC và đồ gá cơ khí.
