Lò xo đĩa D16

Lò xo đĩa D16 bằng thép

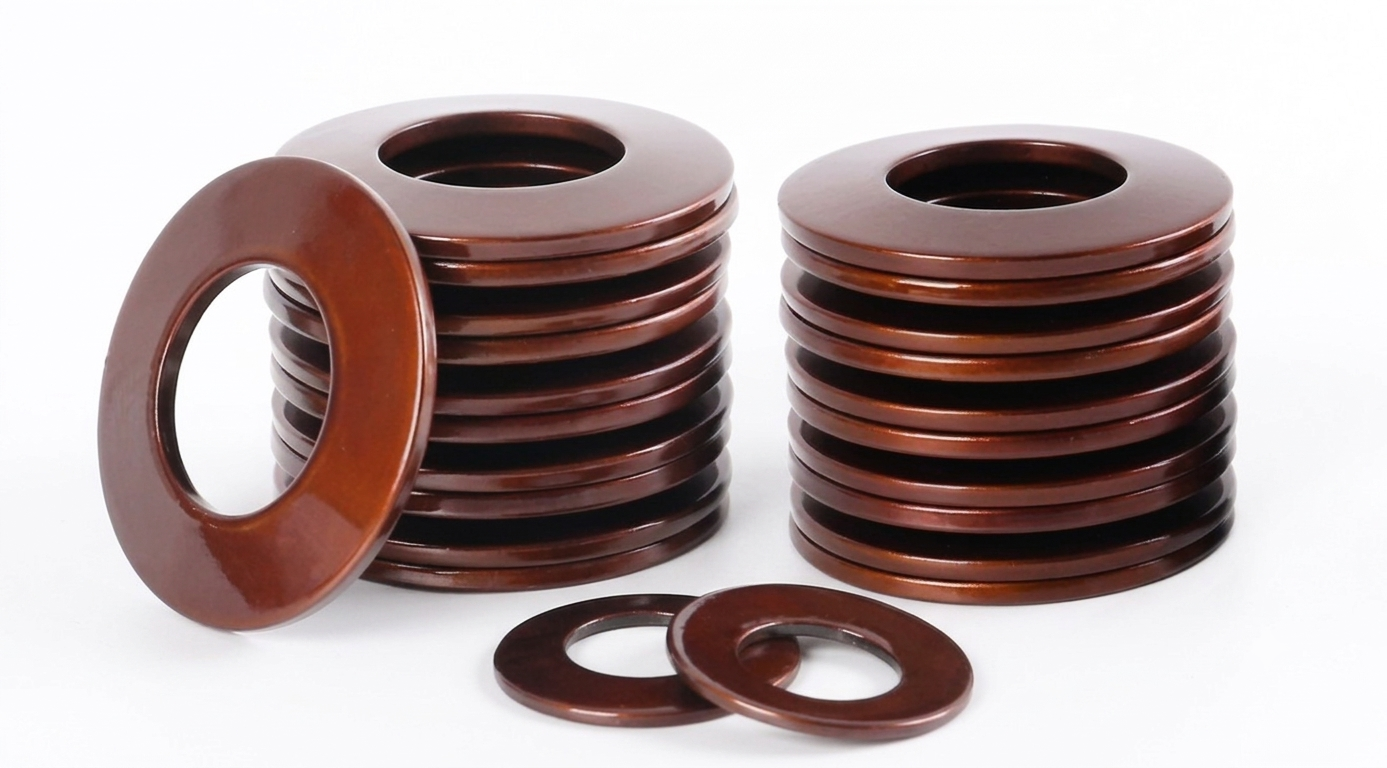

Lò xo đĩa D16 là vòng đệm đàn hồi dạng côn Belleville, đường kính ngoài D = 16 mm. Sản phẩm được dùng làm phần tử chịu nén dọc trục, tạo lực hồi hoặc tiền tải trong cụm cơ khí khi phù hợp với thiết kế.

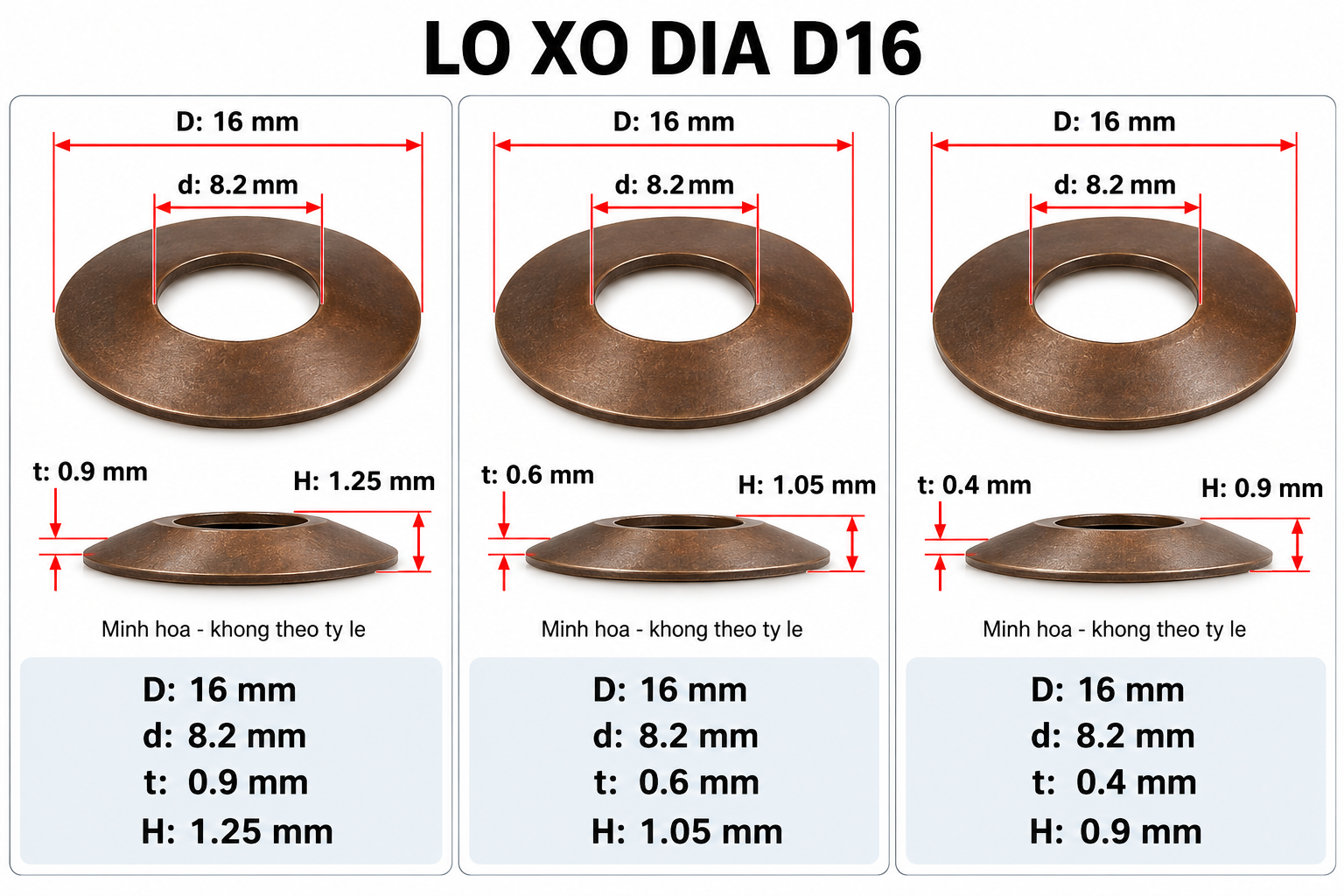

Bảng kích thước lò xo đĩa D16

Đơn vị: mm. D là đường kính ngoài; d là đường kính trong; t là chiều dày vật liệu; H là chiều cao tự do toàn đĩa.

Đơn vị bán: cái. Giá bán: liên hệ. Các quy cách trong bảng là các lựa chọn riêng; vui lòng chọn đúng tổ hợp kích thước khi đặt hàng.

Chọn và lắp lò xo đĩa D16

• Kiểm tra đường kính ngoài 16 mm với không gian lắp và đường kính trong với trục dẫn hướng.
• Đối chiếu cả chiều dày t và chiều cao tự do H. H không phải hành trình làm việc cho phép.
• Chọn theo lực nén và hành trình yêu cầu; không suy ra lực chỉ từ kích thước.
• Xếp các đĩa lồng cùng chiều để tăng lực, hoặc nối tiếp để tăng hành trình; cần tính đặc tính cụm, ma sát và điều kiện dẫn hướng.

Mác thép cụ thể, độ cứng, dung sai, xử lý bề mặt và đường đặc tính lực – hành trình cần xác nhận theo dữ liệu của đúng quy cách trước khi sử dụng.

Sản phẩm và danh mục liên quan

Xem danh mục Lò xo đĩa và Lò xo & Phụ kiện khuôn. Tham khảo lò xo đĩa D8 hoặc lò xo đĩa D10 để đối chiếu các cỡ nhỏ hơn.

Báo giá lò xo đĩa D16

Gửi kích thước D × d × t, chiều cao H, số lượng, yêu cầu lực – hành trình và bản vẽ nếu có để Aisun kiểm tra quy cách và thời gian cung ứng.

Aisun – Công ty Sun Việt
Điện thoại/Zalo: 0964.892.035.

Hình kích thước dùng minh họa, không theo tỷ lệ.
