Ống định vị 3A-700005 dùng cho Ball Lock shaft Ø20, jig plate dày 20mm. Đường kính trong 20mm, ngoài 35mm. Giúp định tâm và ổn định bi khóa trong hệ thống gá CNC.

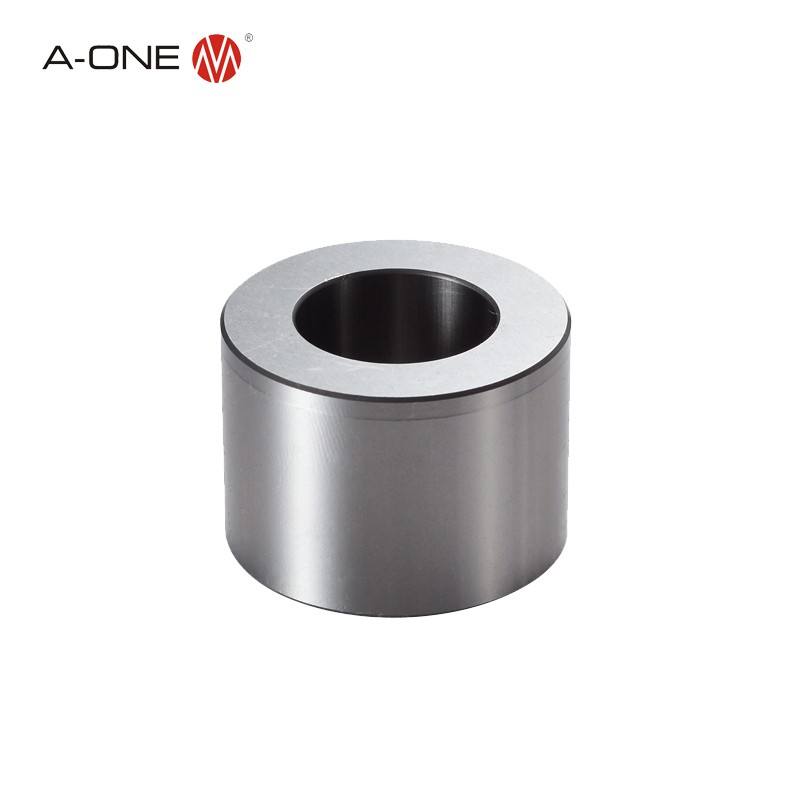

Locating Sleeve 3A-700005 là ống định vị tiêu chuẩn trong hệ thống Ball Lock của A-ONE.
Nhiệm vụ chính của ống là định tâm – dẫn hướng – ổn định shaft trong quá trình khóa bằng bi, giúp hệ Ball Lock đạt độ lặp lại cao khi thay gá và tháo lắp pallet.
Model 3A-700005 tương thích với shaft Ø20 và dùng cho jig plate dày 20mm.
| Thông số | Giá trị |
|---|---|
| Model | 3A-700005 |
| Đường kính trục Ball Lock Shaft | Ø20 mm |
| Độ dày jig plate | 20 mm |
| Đường kính lỗ trong của ống (Internal Ø) | 20 mm |
| Đường kính ngoài của ống (External Ø) | 35 mm |
Giúp trục khóa bi luôn đi đúng tâm khi khóa.
Giảm rung và giảm sai số khi thay pallet hoặc thay đồ gá.
Lắp vừa toàn bộ hệ Ball Lock shaft đường kính 20mm của A-ONE.
Dòng locating sleeve của A-ONE thường được tôi cứng cho tuổi thọ cao.
✔ Pallet đổi nhanh (Quick Change Pallet)
✔ Hệ thống Ball Lock của A-ONE
✔ Đồ gá CNC 3–5 trục
✔ Jig plate 20mm – chuẩn hệ mét
✔ Sản xuất hàng loạt – thay gá liên tục

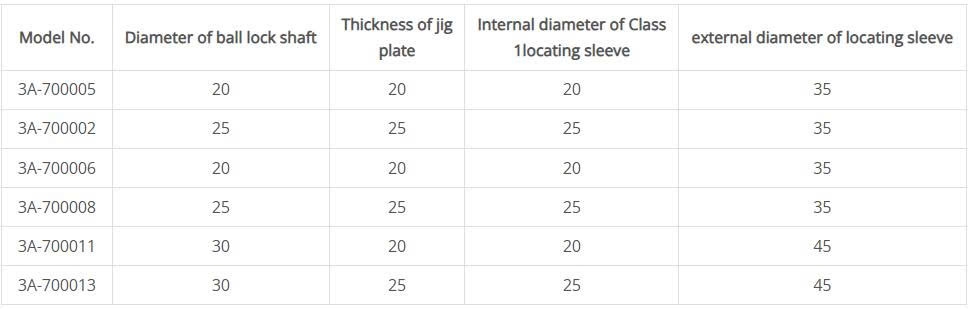

Liên hệ ngay để Sun Việt được tư vấn chọn đúng ống định vị Locating Sleeve 3A-700005 hoặc các size Ø25 – Ø30 theo bảng kỹ thuật.
