Ống nhận bi lắp trước 3A-700001 dành cho hệ Ball Lock, dùng cho bàn máy dày ≥25mm. Đường kính shaft 20mm, ngoài 45mm, khoan thoát lỗ E=21mm. Giải pháp định vị – khóa bi chính xác cho đồ gá CNC.

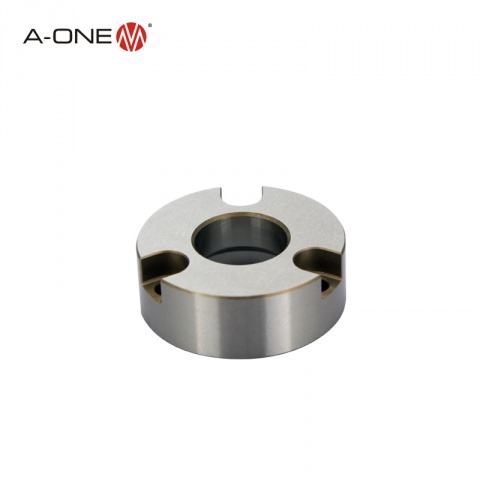

Ống nhận bi lắp trước lỗ mù 3A-700001 (Receiving sleeve of front installation type for blind holes) là chi tiết quan trọng trong hệ thống Ball Lock của A-ONE.
Thiết kế lắp từ phía trước giúp thi công dễ hơn, đặc biệt phù hợp cho lỗ mù (blind hole), nơi không thể lắp từ mặt sau.
Ống nhận bi đóng vai trò nhận – ghim – định vị bi khóa, giúp hệ Ball Lock định tâm chính xác và giữ đồ gá chắc chắn.

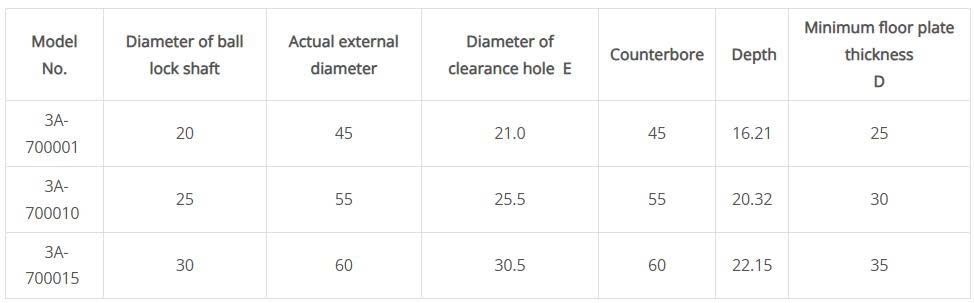

| Thông số | Giá trị |
|---|---|
| Model | 3A-700001 |
| Đường kính trục Ball Lock Shaft | 20 mm |
| Đường kính ngoài thực tế | 45 mm |
| Đường kính lỗ thoát E | 21.0 mm |
| Đường kính counterbore | 45 mm |
| Độ sâu counterbore | 16.21 mm |
| Độ dày bàn tối thiểu | 25 mm |
Rất phù hợp cho lỗ mù hoặc bàn máy không thể tiếp cận mặt dưới.
Giữ, nhận bi và định vị shaft đúng tâm, giảm sai số khi thay gá.
Tương thích với các shaft đường kính 20mm của A-ONE.
Độ bền cao, phù hợp xưởng sản xuất liên tục.
✔ Hệ thống Ball Lock của A-ONE
✔ Pallet nhanh – đồ gá đổi nhanh
✔ Bàn máy CNC 3–5 trục
✔ Mặt gá có lỗ mù (blind hole)
✔ Lắp đặt front-mount khi không gia công mặt sau được
Liên hệ Su ngay để Sun được tư vấn chọn đúng ống nhận bi 3A-700001 hoặc các size 25mm – 30mm theo bảng kỹ thuật.
