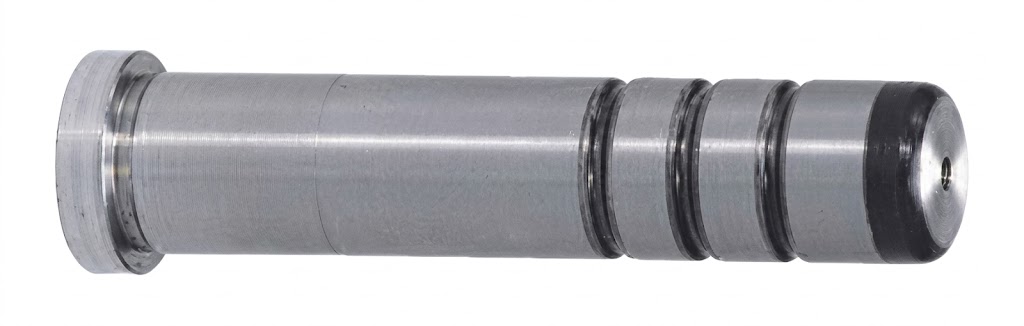

Trục dẫn hướng GPJ10

TRỤC DẪN HƯỚNG GPJ10 – ĐỊNH VỊ CHÍNH XÁC, ĐỘ BỀN VƯỢT TRỘI

Trục dẫn hướng GPJ10 với đường kính thân 10mm là linh kiện tiêu chuẩn giúp hệ thống khuôn vận hành ổn định, chính xác và giảm thiểu tối đa tình trạng rơ lắc hay lệch khuôn.

1.Khái niệm

Trục dẫn hướng GPJ10 là dòng chốt dẫn hướng có vai, rãnh dầu, được mài chính xác cao. Trục được cấu tạo từ thép SUJ2 độ cứng 58HRC

Đường kính thân: 10 mm.

Kiểu dáng: Dạng trụ tròn đơn giản với đầu được vát mép (chamfer), giúp việc dẫn hướng vào bạc lót trở nên dễ dàng, tránh va đập hoặc xước bề mặt linh kiện.

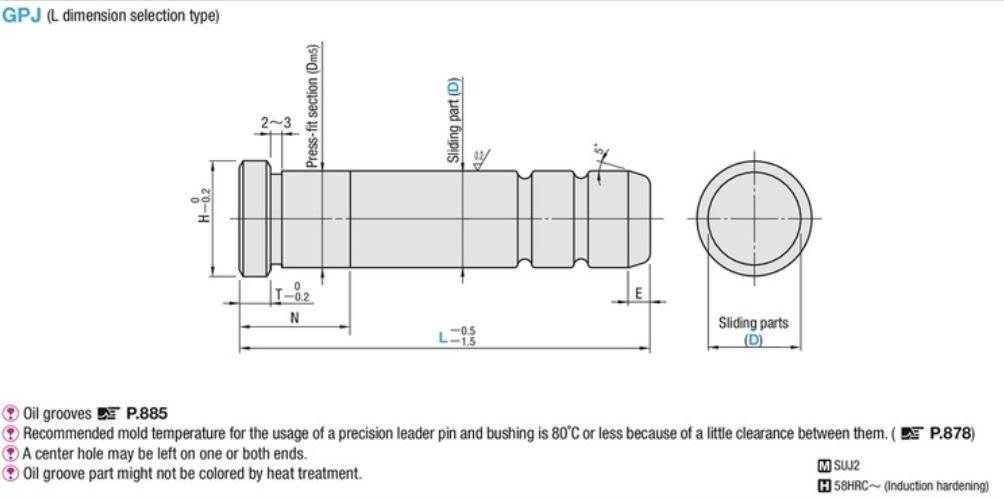

Trục dẫn hướng GPJ

2. Đặc điểm kỹ thuật và ứng dụng

2.1 Đặc điểm kỹ thuật

• Đường kính (D): 10 mm.

• Chiều dài (L): 45,55,70 mm

• Vật liệu: Thép hợp kim SUJ2

• Độ cứng bề mặt: 58 HRC

• Dung sai: m5, đảm bảo độ khít hoàn hảo khi lắp phối hợp với bạc dẫn hướng.

• Độ nhám: Bề mặt được mài bóng nhẵn, giảm ma sát tối đa khi trượt.

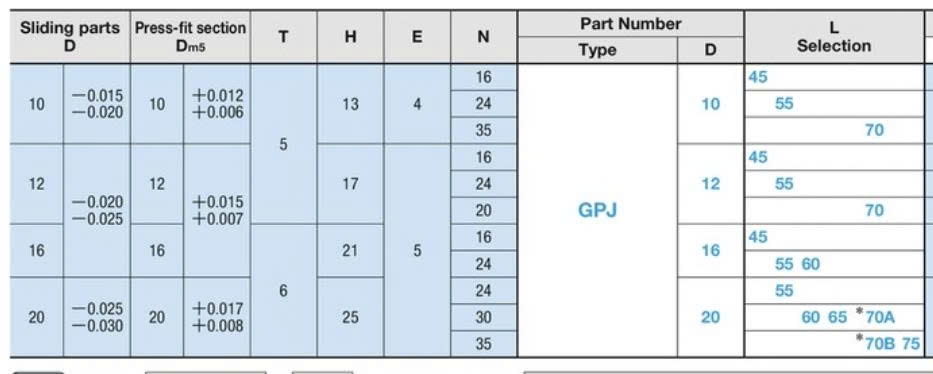

Bảng thông số kỹ thuật trục dẫn hướng GPJ

2.2 Ứng dụng

• Khuôn ép nhựa: Dẫn hướng chính cho hệ thống tấm đẩy (ejector plate) hoặc các tấm khuôn phụ.

• Khuôn dập liên hoàn: Định vị các trạm dập giúp chày và cối luôn thẳng hàng.

• Đồ gá (Jig) & Tự động hóa: Làm trục trượt dẫn hướng cho các cụm chi tiết tịnh tiến, cơ cấu xy lanh nhỏ trong dây chuyền sản xuất.

3. Tại sao nên chọn mua trục dẫn hướng tại Sun Việt?

• Hàng sẵn kho: Tổng kho tại 22A Đức Diễn luôn sẵn số lượng lớn các chiều dài của GPJ10.

• Chất lượng đồng bộ: Sản phẩm được kiểm tra kỹ lưỡng về độ cứng và dung sai trước khi đến tay khách hàng.

• Giao hàng nhanh: Hỗ trợ giao hàng hỏa tốc trong ngày để không bị gián đoạn tiến độ sản xuất.

Sun Việt chuyên cung cấp trục dẫn hướng GPJ và đầy đủ linh kiện khuôn mẫu chính xác, hỗ trợ tư vấn kỹ thuật tận tâm theo bản vẽ.
