Trục dẫn hướng GPJ20

TRỤC DẪN HƯỚNG GPJ20 – GIẢI PHÁP DẪN HƯỚNG HẠNG NẶNG, SIÊU BỀN BỈ

Trong các bộ khuôn mẫu lớn, khuôn đúc áp lực hoặc các hệ thống máy công nghiệp hạng nặng, yêu cầu về độ cứng vững và khả năng chịu tải của hệ thống dẫn hướng là cực kỳ khắt khe. Trục dẫn hướng GPJ20 với đường kính thân 20mm là sự lựa chọn hàng đầu, giúp duy trì sự ổn định tuyệt đối cho toàn bộ cấu trúc khuôn dưới áp lực vận hành cực lớn.

1.Khái niệm

Trục dẫn hướng GPJ20 là dòng chốt dẫn hướng có vai, rãnh dầu, được mài chính xác cao. Trục được cấu tạo từ thép SUJ2 độ cứng 58HRC

Đường kính thân: 20 mm.

Kiểu dáng: đầu chốt  được vát mép (chamfer) tỉ mỉ, giúp quá trình khớp nối với bạc dẫn hướng diễn ra trơn tru, không gây trầy xước lòng bạc và hỗ trợ việc lắp ráp khuôn nhanh chóng hơn.

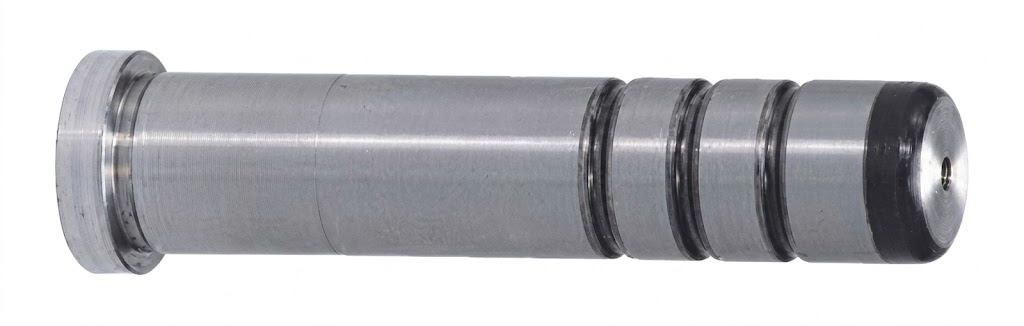

Trục dẫn hướng GPJ

2. Đặc điểm kỹ thuật và ứng dụng

2.1 Đặc điểm kỹ thuật

• Đường kính (D): 20 mm.

• Chiều dài (L): 55,60,65,70,75 mm

• Vật liệu: Thép hợp kim SUJ2

• Độ cứng bề mặt: 58 HRC

• Dung sai: m5, đảm bảo độ khít hoàn hảo khi lắp phối hợp với bạc dẫn hướng.

• Độ nhám: Bề mặt được mài nhẵn tiêu chuẩn, giảm ma sát tối đa khi trượt.

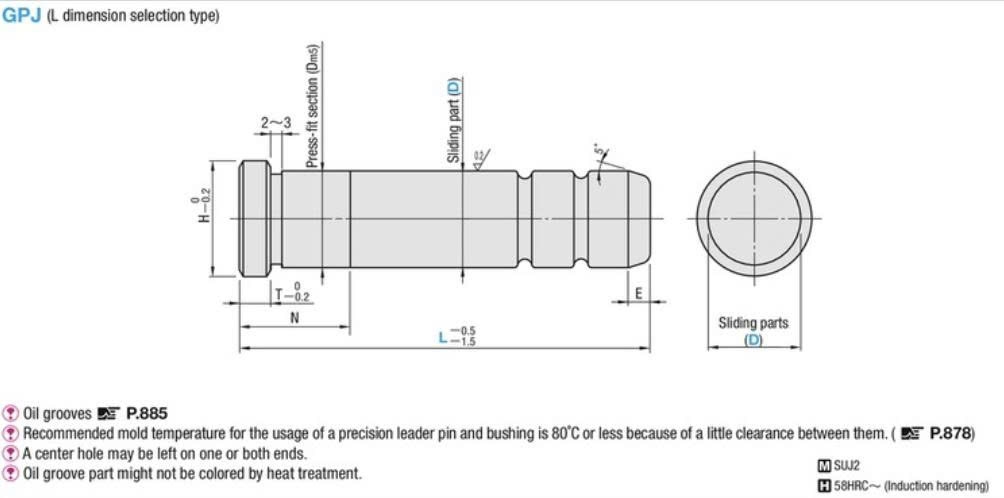

Bảng vẽ GPJ

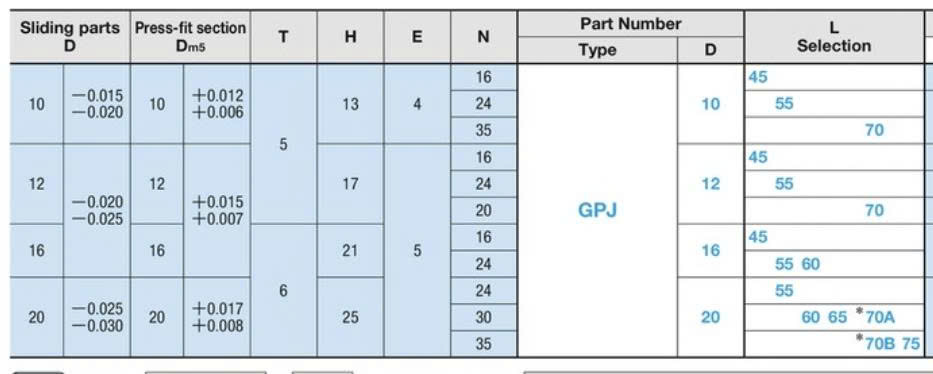

Bảng thông số trục GPJ

2.2 Ứng dụng

• Khuôn ép nhựa: Dẫn hướng cho các tấm khuôn chính, khuôn ép linh kiện ô tô, điện tử công nghiệp và đồ gia dụng cỡ lớn.

• Khuôn dập: Định vị cho các cụm chày cối trong khuôn dập liên hoàn, khuôn dập cắt tấm kim loại.

• Máy tự động hóa: Làm trục trượt dẫn hướng cho cánh tay robot, xylanh thủy lực hoặc các bàn trượt chính xác trong dây chuyền sản xuất.

3. Tại sao nên chọn mua trục dẫn hướng tại Sun Việt?

• Hàng sẵn kho: Tổng kho tại 22A Đức Diễn luôn sẵn số lượng lớn các chiều dài của GPJ20 để giao ngay.

• Chất lượng kiểm soát nghiêm ngặt: Từng sản phẩm đều được kiểm tra độ cứng và dung sai kích thước trước khi xuất xưởng.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ thuật của Sun Việt hỗ trợ giải đáp mọi thắc mắc về lắp ghép và lựa chọn linh kiện phù hợp nhất với bản vẽ của khách hàng.

Sun Việt chuyên cung cấp trục dẫn hướng GPJ và đầy đủ linh kiện khuôn mẫu chính xác, hỗ trợ tư vấn kỹ thuật tận tâm theo bản vẽ.
