Bạc Vai Dẫn Hướng (Guide Bushing) Là Gì? Cấu Tạo Và Ứng Dụng Trong Khuôn Mẫu
Bạc vai dẫn hướng (còn gọi là bạc lót có vai) là linh kiện không thể thiếu trong bộ dẫn hướng của khuôn dập và khuôn nhựa. Kết hợp cùng với Chốt dẫn hướng (Guide Pin), chúng tạo thành "xương sống" giúp hai nửa khuôn đóng - mở chính xác tuyệt đối.
1. Bạc vai dẫn hướng là gì?
Bạc vai dẫn hướng (Guide Bushing) là một dạng ống lót kim loại có phần "vai" (gờ) ở một đầu. Vai này có tác dụng định vị độ sâu và giữ cho bạc cố định chắc chắn trên tấm khuôn, không bị tụt hoặc xê dịch trong quá trình máy vận hành với tốc độ cao.
2. Cấu tạo và thông số kỹ thuật cần biết
Khi tìm mua hoặc thiết kế bạc vai, bạn cần chú ý các thông số sau:
-
Đường kính trong (d): Khớp với đường kính chốt dẫn hướng (dung sai cực nhỏ, thường là H7). d8-d10-d12-d15-d18-d20-d22-d25-d28-d30-d32-d35-d40-d45
-
Đường kính ngoài (D): Phần thân bạc sẽ được đóng vào lỗ trên tấm khuôn.
-
Đường kính vai (D1): Phần gờ nổi lên để chặn bạc.
-
Chiều dài (L): Tổng chiều dài của bạc. L15-L20-L25-L30-L35-L40-L45-L50-L60-L70-L80-L90-L100
-
Vật liệu: Thường là thép hợp kim cao cấp như SUJ2 (thép chịu lực) hoặc S45C, được nhiệt luyện đạt độ cứng 58-62 HRC để chống mài mòn.
3. Tại sao phải sử dụng Bạc vai dẫn hướng?
Trong ngành cơ khí chính xác, bạc vai đóng vai trò quyết định đến tuổi thọ của khuôn:
-
Định vị chính xác: Giúp chày và cối thẳng hàng 100%. Nếu lệch 0.01mm, sản phẩm dập ra sẽ bị bavia (ba-via) hoặc hỏng khuôn.
-
Giảm ma sát: Bạc được gia công siêu mịn và thường có rãnh chứa dầu mỡ, giúp chốt dẫn hướng trượt lên xuống mượt mà.
-
Dễ dàng thay thế: Sau một thời gian dài sử dụng, bạc sẽ bị mòn. Thay vì phải làm lại cả tấm khuôn đắt tiền, bạn chỉ cần tháo bạc cũ và ép bạc mới vào.
-
Chống va đập: Phần vai dày giúp hấp thụ lực hướng tâm, giữ cho hệ thống dẫn hướng ổn định hơn loại bạc thẳng (không vai).
4. Các loại bạc dẫn hướng phổ biến trên thị trường
Hiện nay, tùy vào ngân sách và yêu cầu kỹ thuật, phòng mua hàng thường chọn 3 loại sau:
4.1. Bạc vai thép tiêu chuẩn (loại phổ thông)
-
Đặc điểm: Toàn bộ bằng thép nhiệt luyện.
-
Ưu điểm: Giá rẻ, chịu tải tốt.
-
Lưu ý: Cần bôi trơn bằng mỡ bò thường xuyên.

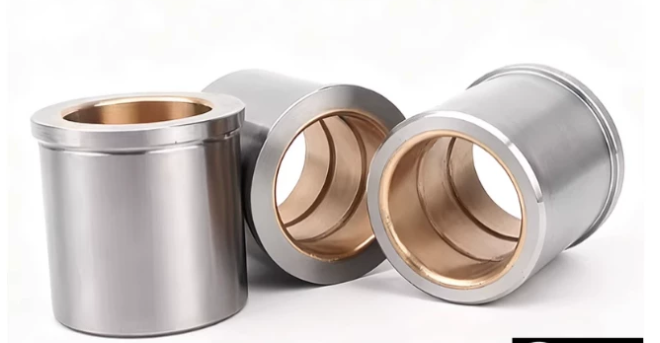

4.2. Bạc vai đồng có hạt chì (Self-lubricating)
-
Đặc điểm: Thân bằng đồng thau, trên mặt có các hạt graphite (chì đen) tự bôi trơn.
-
Ưu điểm: Không cần tra dầu mỡ thường xuyên, dùng tốt trong môi trường sạch hoặc nhiệt độ cao.
4.3. Bạc bi (Ball Bearing Bushing)
-
Đặc điểm: Chứa các viên bi nhỏ bên trong.
-
Ưu điểm: Ma sát cực thấp, dùng cho khuôn dập tốc độ cực cao.
5. Kinh nghiệm lựa chọn bạc vai cho phòng mua hàng & kỹ thuật
Để tối ưu chi phí và hiệu quả, hãy lưu ý:
-
Chọn theo tiêu chuẩn: Ưu tiên chọn các mã hàng theo tiêu chuẩn Misumi, Punch hoặc DIN để dễ tìm hàng thay thế sau này.
-
Dung sai lắp ghép: Thông thường bạc vai sẽ được lắp theo kiểu "lắp chặt" vào tấm khuôn. Hãy xác định rõ độ dung sai yêu cầu (ví dụ: p6 hoặc n6).
-
Nguồn gốc: Hàng Nhật Bản (Misumi) có độ bền cao nhất, hàng Đài Loan/Trung Quốc phù hợp cho các khuôn ngắn hạn để tiết kiệm chi phí.
Kết luận
Bạc vai dẫn hướng tuy là linh kiện nhỏ nhưng lại giữ vai trò "người gác đền" cho sự chính xác của khuôn mẫu. Việc hiểu rõ cấu tạo và chọn đúng loại bạc không chỉ giúp máy chạy êm mà còn tiết kiệm hàng triệu đồng chi phí bảo trì cho doanh nghiệp.
