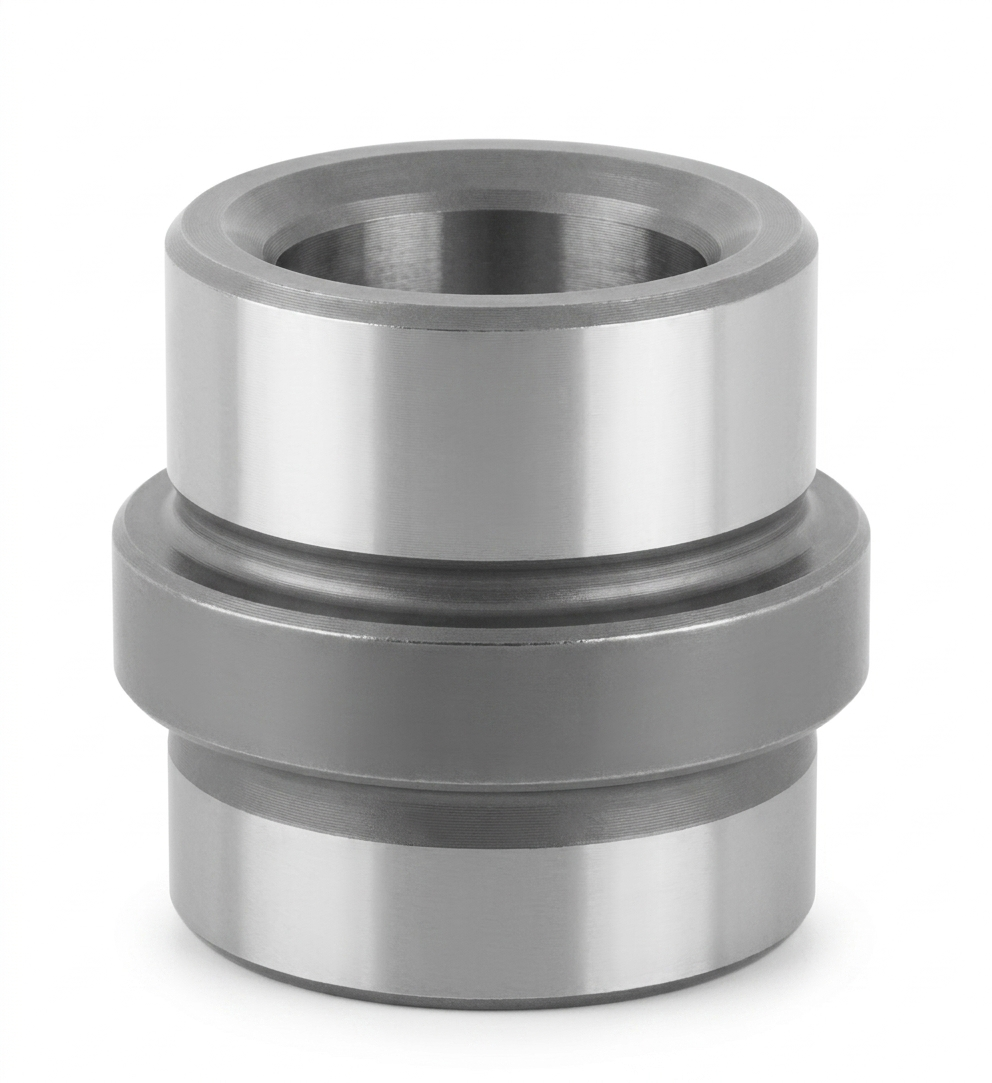

Bạc vai giữa EGBH30

BẠC DẪN HƯỚNG CÓ RÃNH DẦU EGBH30 – ĐỊNH VỊ TRUNG TÂM,CHỊU TẢI VƯỢT TRỘI

 Bạc vai giữa EGBH30 với thiết kế gờ vai nằm ở giữa thân bạc và hệ thống rãnh dầu lòng trong là giải pháp hoàn hảo giúp hệ thống dẫn hướng vận hành ổn định, chống trôi và giảm ma sát tối đa. Bạc dùng trong hệ thống khuôn dập ô tô, khuôn đúc áp lực cỡ lớn hoặc các thiết bị cơ khí hạng nặng, áp lực lên hệ thống dẫn hướng là cực kỳ lớn

1. Khái niệm

Bạc vai giữa EGBH30 là loại bạc dẫn hướng đặc biệt có phần vai (gờ) nằm ở vị trí giữa thân bạc thay vì ở đầu. Thiết kế này cho phép bạc được lắp xuyên qua tấm khuôn và cố định chắc chắn tại vị trí trung tâm bằng vai chặn, giúp chịu lực từ cả hai phía một cách cân bằng.

Đường kính trong: d=30 mm,

Cơ chế bôi trơn: Với kích thước lớn 30mm, diện tích tiếp xúc ma sát rất rộng. Hệ thống rãnh dầu bên trong đóng vai trò là kho chứa mỡ chuyên dụng, giúp duy trì màng dầu bôi trơn 360 độ quanh trục. Điều này giúp hệ thống vận hành cực kỳ êm ái và không bị biến dạng nhiệt khi hoạt động liên tục.

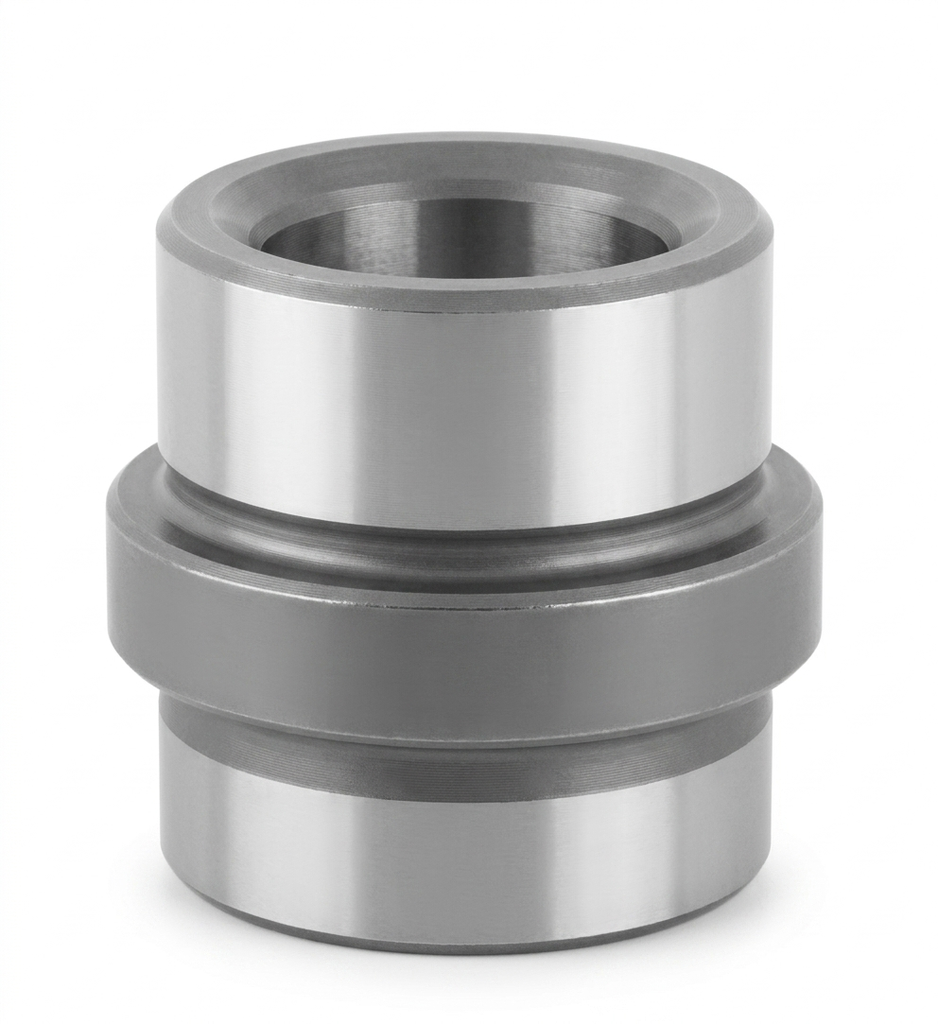

Bạc vai giữa EGBH

2. Đặc điểm kỹ thuật và ứng dụng

2.1. Đặc điểm kỹ thuật

Đường kính trong (d): 30 mm

Đường kính ngoài (D): 40 mm

Chiều dài vai : 13,15,20,25,30 mm (tùy chọn theo độ dày tấm khuôn)

Vật liệu: Thép hợp kim SUJ2 chuyên dụng cho ngành khuôn mẫu.

Độ cứng: 58 HRC sau nhiệt luyện, mang lại khả năng chống mài mòn và chịu tải cực tốt.

Gia công: Lòng bạc được mài chính xác cao, độ nhám bề mặt thấp giúp trục di chuyển êm ái, không gây rung lắc.

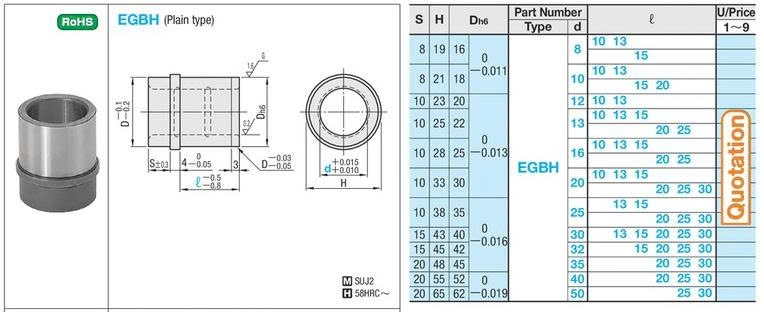

Bảng thông số bạc dẫn hướng EGBH

2.2. Ứng dụng

• Khuôn ép nhựa & Khuôn dập: Dẫn hướng cho các tấm đẩy (ejector plate) hoặc các cụm chi tiết chuyển động lớn trong khuôn linh kiện điện tử, đồ gia dụng.

• Đồ gá (Jig) chính xác: Làm bạc lót cho các trục trượt định vị trong các cơ cấu kẹp, thiết bị kiểm tra (Checking Fixture).

• Máy tự động hóa: Sử dụng làm ổ bạc dẫn hướng cho các trục lớn trong dây chuyền đóng gói, chiết rót.

3. Tại sao nên chọn bạc dẫn hướng EGBH tại Sun Việt?

• Hiệu quả bôi trơn tối ưu: Thiết kế rãnh dầu giúp giữ mỡ bôi trơn lâu hơn, giảm tối đa tình trạng "cháy bạc" do thiếu dầu cục bộ khi máy chạy tốc độ cao.

• Độ bền vượt trội: Với độ cứng lên tới 58HRC, bạc EGBH giữ được dung sai chuẩn xác sau hàng triệu lần hoạt động, giúp giảm chi phí thay thế linh kiện định kỳ.

• Hàng sẵn kho hỏa tốc: Tổng kho tại 22A Đức Diễn luôn sẵn đầy đủ các quy cách của EGBH, hỗ trợ giao hàng ngay trong ngày để kịp tiến độ xưởng.

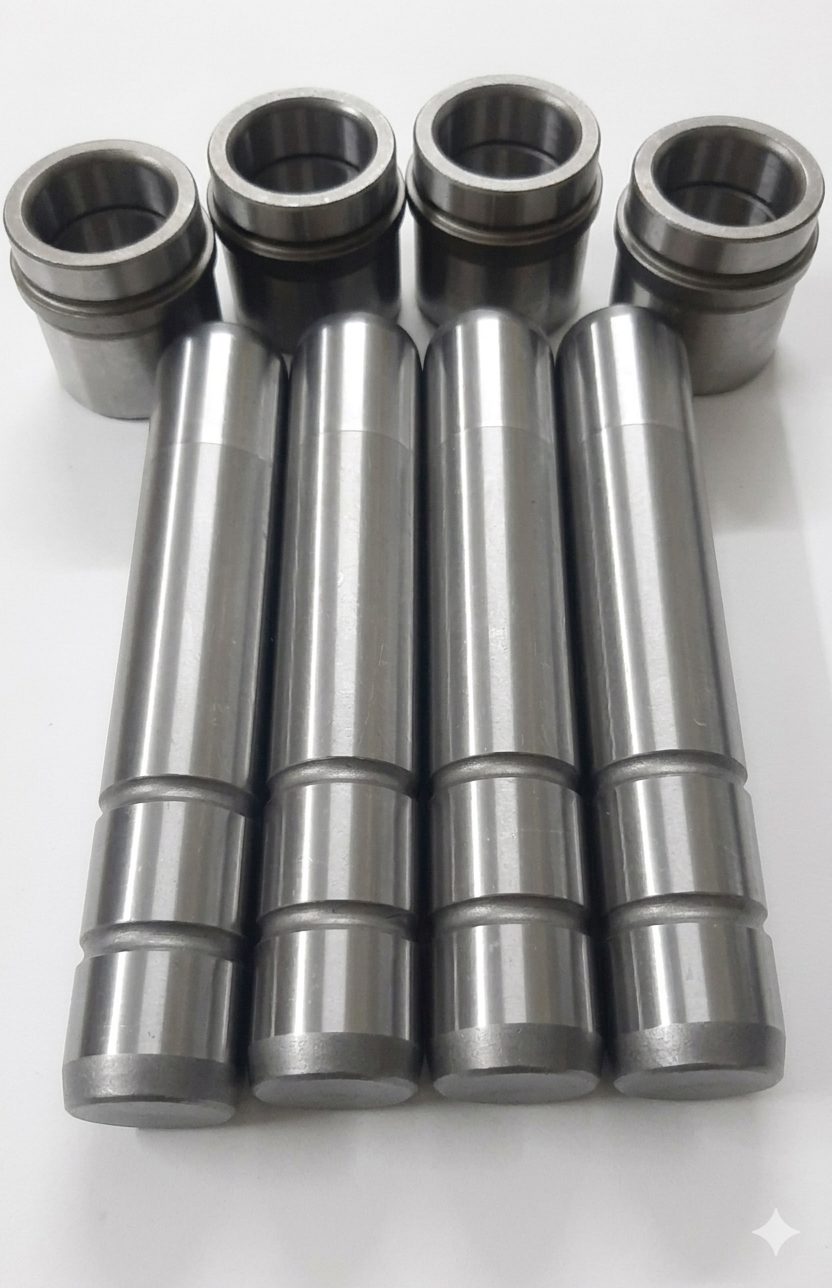

• Giải pháp đồng bộ: Sun Việt cung cấp trọn bộ Trục EGH và Bạc EGBH giúp kỹ thuật yên tâm về độ khớp và tính ổn định của hệ thống dẫn hướng.

Sun Việt là đơn vị chuyên cung cấp bạc dẫn hướng EGBH và đầy đủ linh kiện khuôn mẫu tiêu chuẩn, hỗ trợ tư vấn kỹ thuật chuyên sâu theo bản vẽ.
