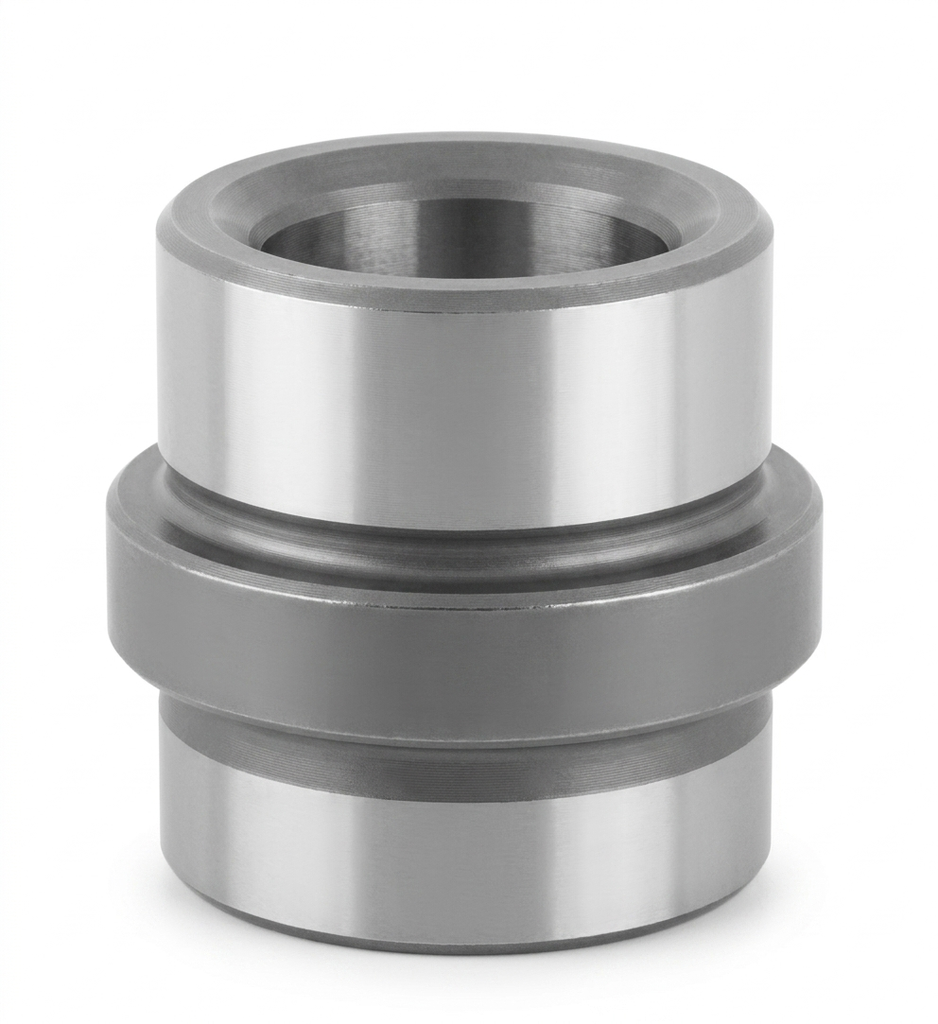

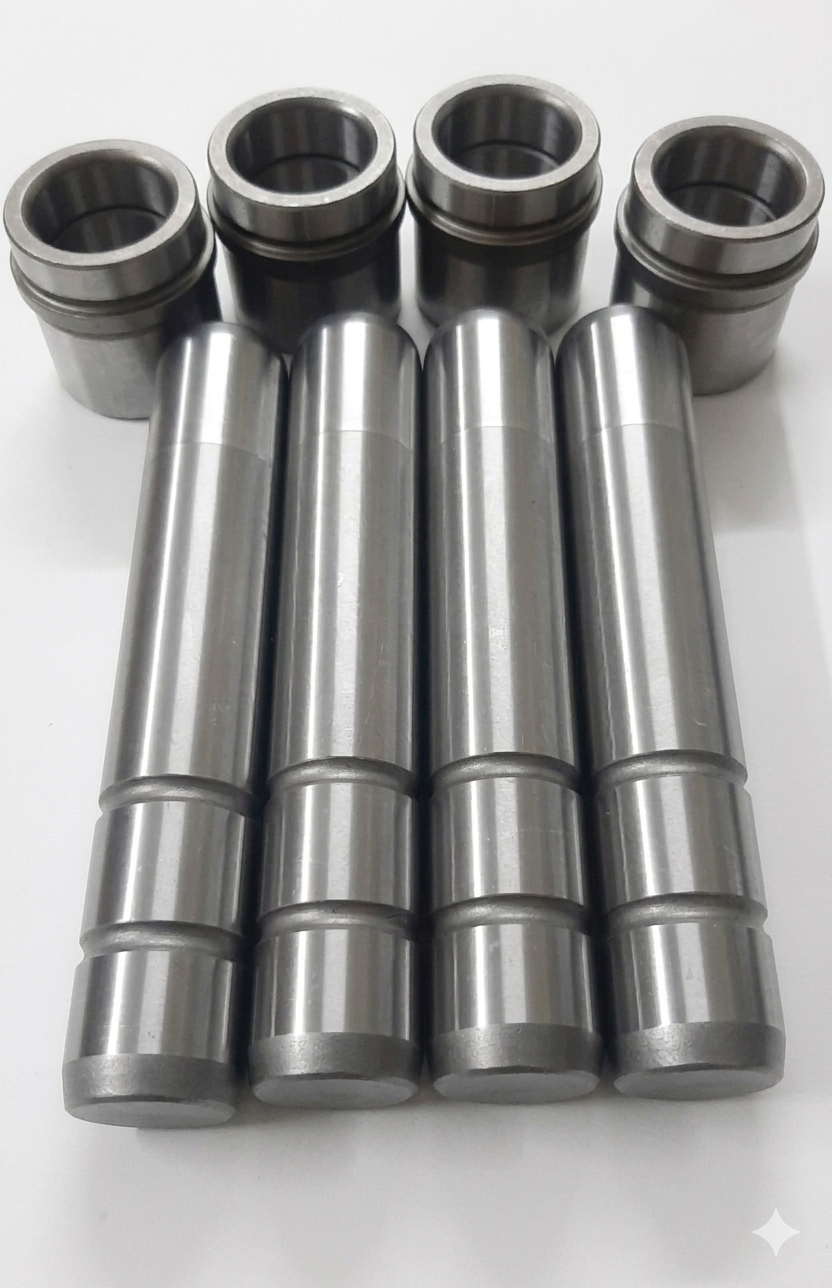

Bạc vai giữa EGBH40

BẠC VAI DẪN HƯỚNG EGBH40 – GIẢI PHÁP CHO HỆ THỐNG DẪN HƯỚNG SIÊU TRỌNG

Trong các hệ thống khuôn dập ô tô, khuôn đúc áp lực cỡ lớn hoặc các thiết bị cơ khí hạng nặng, hệ thống dẫn hướng phải chịu áp lực và lực dọc trục cực kỳ khủng khiếp. Bạc vai EGBH40 với đường kính trong 40mm, thiết kế có vai định vị và rãnh dầu thông minh là giải pháp cốt lõi để đảm bảo hệ thống vận hành bền bỉ, không bị xê dịch hay kẹt chốt.

1. Khái niệm

Bạc vai EGBH40 là dòng bạc dẫn hướng cao cấp có gờ (vai) ở một đầu, kết hợp với các rãnh dầu hình xoắn ốc hoặc hình lưới sâu bên trong lòng bạc.

Đường kính trong: d=40 mm, (Phối hợp đồng bộ với trục dẫn hướng D40).

Cơ chế bôi trơn: Với kích thước lớn 40mm, diện tích ma sát là rất lớn. Rãnh dầu bên trong giúp duy trì màng dầu bôi trơn 360 độ, giúp giảm nhiệt lượng và loại bỏ nguy cơ cháy bạc.

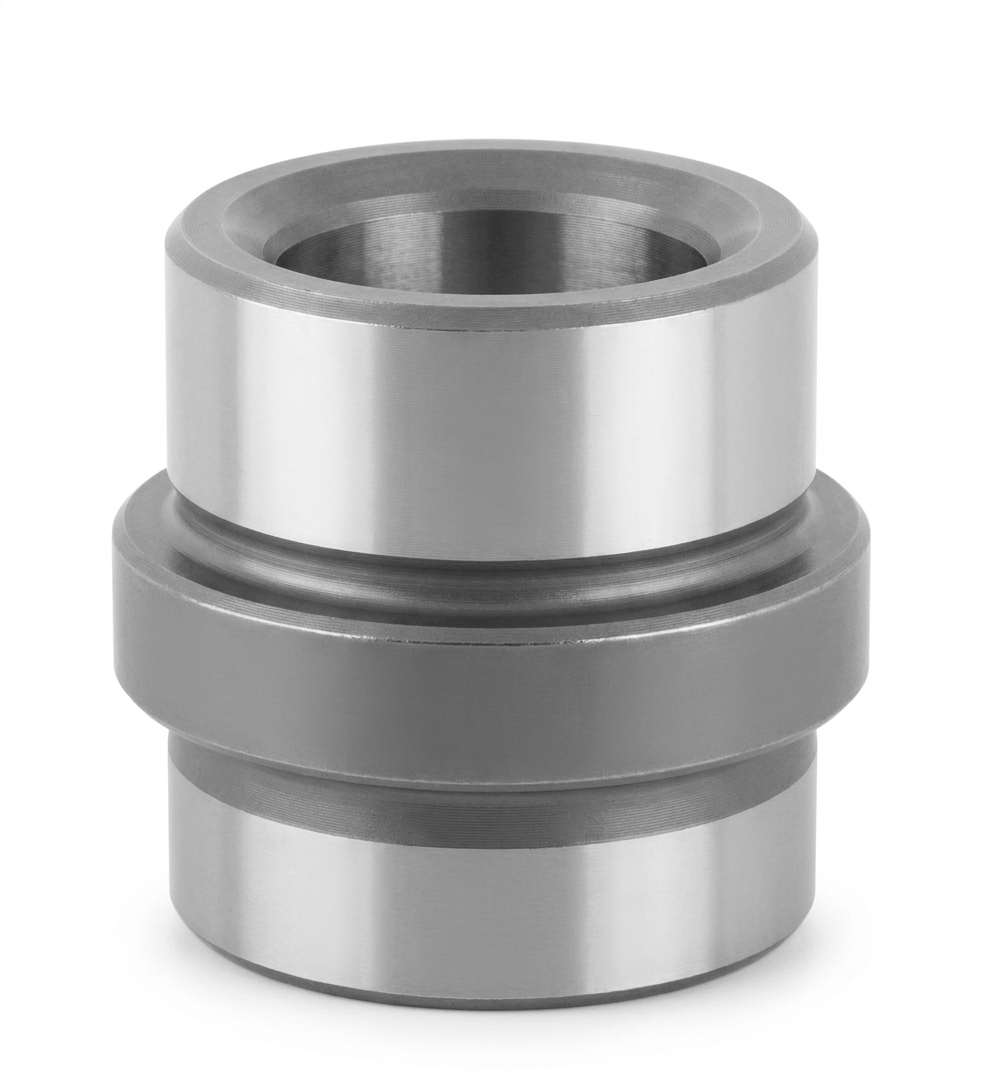

Bạc vai giữa EGBH

2. Đặc điểm kỹ thuật và ứng dụng

2.1. Đặc điểm kỹ thuật

Đường kính trong (d): 40 mm

Đường kính ngoài (D): 52 mm

Chiều dài vai: 20,25,30 mm (tùy chọn theo độ dày tấm khuôn)

Vật liệu: Thép hợp kim SUJ2 chuyên dụng cho ngành khuôn mẫu.

Độ cứng: 58 HRC sau nhiệt luyện, mang lại khả năng chống mài mòn và chịu tải cực tốt.

Gia công: Lòng bạc được mài chính xác cao, độ nhám bề mặt thấp giúp trục di chuyển êm ái, không gây rung lắc.

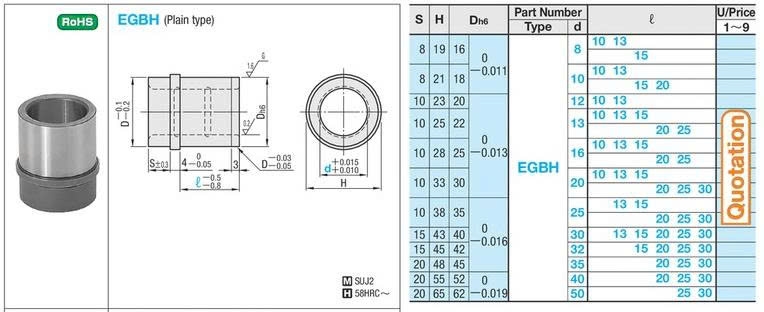

Bảng thông số bạc dẫn hướng EGBH

2.2. Ứng dụng

• Khuôn mẫu hạng nặng: Dẫn hướng chính cho khuôn dập thân vỏ ô tô, khuôn đúc nhôm áp lực cao, khuôn ép nhựa các chi tiết lớn (thùng phi, ba-lét nhựa).

• Máy công nghiệp & Tự động hóa: Làm gối đỡ dẫn hướng cho các trục khuỷu, xylanh thủy lực tải trọng lớn hoặc bàn trượt trong các dây chuyền sản xuất thép, xi măng.

• Đồ gá (Jig) siêu trọng: Sử dụng trong các đồ gá lắp ráp động cơ hoặc các cụm chi tiết máy lớn yêu cầu độ chính xác định vị tuyệt đối.

3. Tại sao nên chọn bạc dẫn hướng EGBH tại Sun Việt?

• Hiệu quả bôi trơn tối ưu: Thiết kế rãnh dầu giúp giữ mỡ bôi trơn lâu hơn, giảm tối đa tình trạng "cháy bạc" do thiếu dầu cục bộ khi máy chạy tốc độ cao.

• Độ bền vượt trội: Với độ cứng lên tới 58HRC, bạc EGBH giữ được dung sai chuẩn xác sau hàng triệu lần hoạt động, giúp giảm chi phí thay thế linh kiện định kỳ.

• Hàng sẵn kho hỏa tốc: Tổng kho tại 22A Đức Diễn luôn sẵn đầy đủ các quy cách của EGBH, hỗ trợ giao hàng ngay trong ngày để kịp tiến độ xưởng.

• Giải pháp đồng bộ: Sun Việt cung cấp trọn bộ Trục EGH và Bạc EGBH giúp kỹ thuật yên tâm về độ khớp và tính ổn định của hệ thống dẫn hướng.

Sun Việt là đơn vị chuyên cung cấp bạc dẫn hướng EGBH và đầy đủ linh kiện khuôn mẫu tiêu chuẩn, hỗ trợ tư vấn kỹ thuật chuyên sâu theo bản vẽ.
