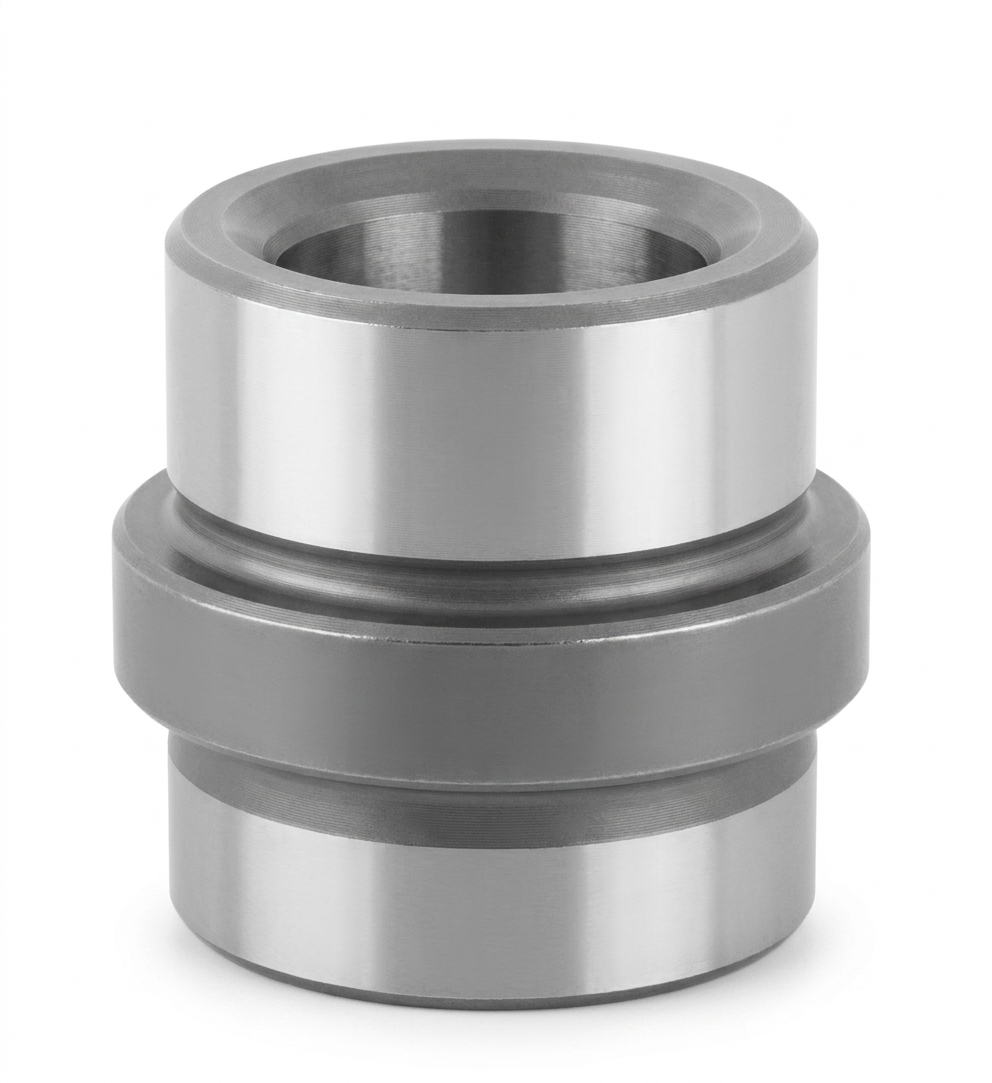

Bạc vai giữa EGBH50

BẠC VAI DẪN HƯỚNG EGBH50 – GIẢI PHÁP CHO HỆ THỐNG DẪN HƯỚNG TẢI TRỌNG LỚN

Trong các hệ thống khuôn dập ô tô, khuôn đúc áp lực cỡ lớn hoặc các thiết bị cơ khí hạng nặng, hệ thống dẫn hướng phải chịu áp lực và lực dọc trục cực kỳ khủng khiếp. Bạc vai EGBH50 với đường kính trong 50mm, thiết kế có vai định vị và rãnh dầu thông minh là giải pháp cốt lõi để đảm bảo hệ thống vận hành bền bỉ, không bị xê dịch hay kẹt chốt.

1. Khái niệm

Bạc vai EGBH50 là dòng bạc dẫn hướng cao cấp có gờ (vai) ở một đầu, kết hợp với các rãnh dầu hình xoắn ốc hoặc hình lưới sâu bên trong lòng bạc.

Đường kính trong: d=50 mm, (Phối hợp đồng bộ với trục dẫn hướng D50).

Cơ chế bôi trơn: Với kích thước lớn 50mm, diện tích ma sát là rất lớn. Rãnh dầu bên trong giúp duy trì màng dầu bôi trơn 360 độ, giúp giảm nhiệt lượng và loại bỏ nguy cơ cháy bạc.

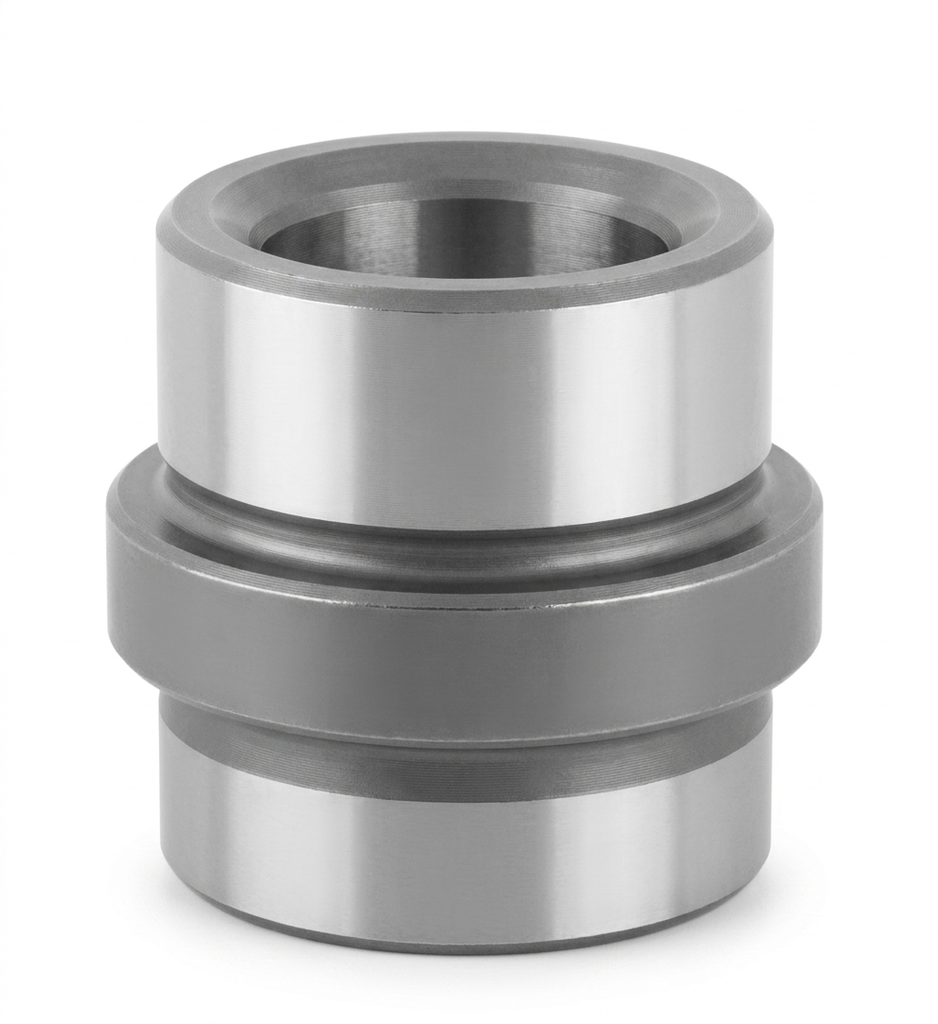

Bạc vai giữa EGBH

2. Đặc điểm kỹ thuật và ứng dụng

2.1. Đặc điểm kỹ thuật

Đường kính trong (d): 50 mm

Đường kính ngoài (D): 62 mm

Chiều dài vai: 25,30 mm (tùy chọn theo độ dày tấm khuôn)

Vật liệu: Thép hợp kim SUJ2 chuyên dụng cho ngành khuôn mẫu.

Độ cứng: 58 HRC sau nhiệt luyện, mang lại khả năng chống mài mòn và chịu tải cực tốt.

Gia công: Lòng bạc được mài chính xác cao, độ nhám bề mặt thấp giúp trục di chuyển êm ái, không gây rung lắc.

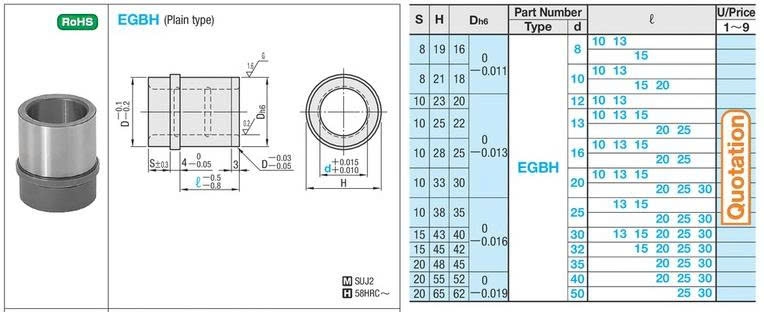

Bảng thông số bạc dẫn hướng EGBH

2.2. Ứng dụng

• Khuôn mẫu siêu trọng: Dẫn hướng chính cho khuôn dập thân vỏ xe tải, khuôn đúc áp lực các chi tiết máy lớn (block máy, vỏ động cơ).

• Máy công nghiệp hạng nặng: Làm gối đỡ dẫn hướng cho các trục khuỷu, xylanh thủy lực tải trọng lớn trong các dây chuyền luyện kim hoặc chế tạo máy.

• Đồ gá (Jig) hạng nặng: Sử dụng trong các hệ thống đồ gá lắp ráp các cụm chi tiết máy siêu trường, siêu trọng yêu cầu độ chính xác định vị vĩnh cửu.

3. Tại sao nên chọn bạc dẫn hướng EGBH tại Sun Việt?

• Chống trôi bạc tuyệt đối: Thiết kế có vai giúp bạc chịu lực dọc trục tốt, không bị tuột khỏi vị trí ngay cả khi khuôn hoạt động ở cường độ va đập cực cao.

• Khả năng tự bôi trơn hiệu quả: Hệ thống rãnh dầu giúp kéo dài thời gian giữa các kỳ bảo trì, giảm thiểu rủi ro gián đoạn sản xuất do sự cố về hệ thống dẫn hướng.

• Độ bền cao: Vật liệu SUJ2 nhiệt luyện chuẩn giúp sản phẩm giữ vững dung sai sau hàng triệu chu kỳ vận hành, tối ưu hóa chi phí vận hành cho doanh nghiệp.

• Đặt hàng nhanh: Quy trình tư vấn kỹ thuật-đặt hàng-sản xuất nhanh chóng, rút ngắn thời gian có hàng từ nhà xưởng tới nhà máy khách hàng.

Sun Việt là đơn vị chuyên cung cấp bạc dẫn hướng EGBH và đầy đủ linh kiện khuôn mẫu tiêu chuẩn, hỗ trợ tư vấn kỹ thuật chuyên sâu theo bản vẽ.
